Paraboliese Groefontvangerbuis
1)Uitstekende termiese doeltreffendheid en betroubaarheid
2)Verminderde geïntegreerde koste van energie (LCOE)
3)Geskik vir beide medium- (tot 400°C) en hoë-temperatuur toepassings
4)Bewese prestasie onder aanhoudende termiese siklusse
- Inleiding
- Hoof Kenmerke
- Spesifikasies
- Aanbeveel
Produk Inleiding

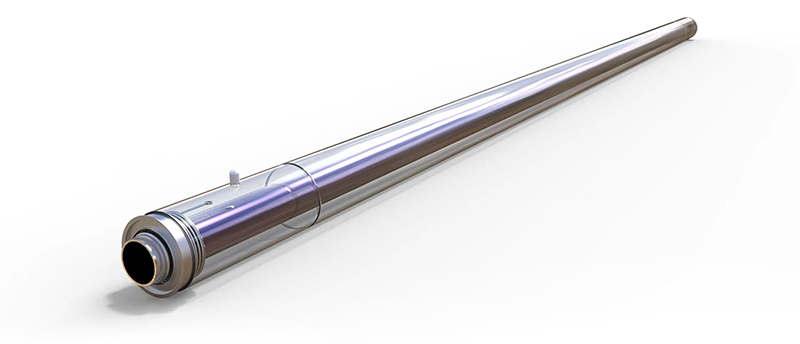

Ons paraboliese trogontvangerbuise is presisie-ontwerpte kernkomponente wat gekonsentreerde sonlig omskep in termiese energie vir medium- en hoë-temperatuurtoepassings in sonsisteme.
Ons Hoë-Prestasie Paraboliese Trog Ontvangerbuise is die kernkomponent van enige doeltreffende gekoncentreerde sonsysteem (CSP). Dit is ontwerp met vooruitskriewende tegnologie en is bedoel om intensiewe sonstraling te vang en om te skakel na bruikbare termiese energie met maksimum doeltreffendheid en ongeëwenaarde betroubaarheid. Dit is die kritieke skakel wat sonlig omskakel na hitte wat benodig word om skoon, volhoubare elektrisiteit te genereer.
Hoe dit werk: Die Wetenskap van Sonkonsentrasie

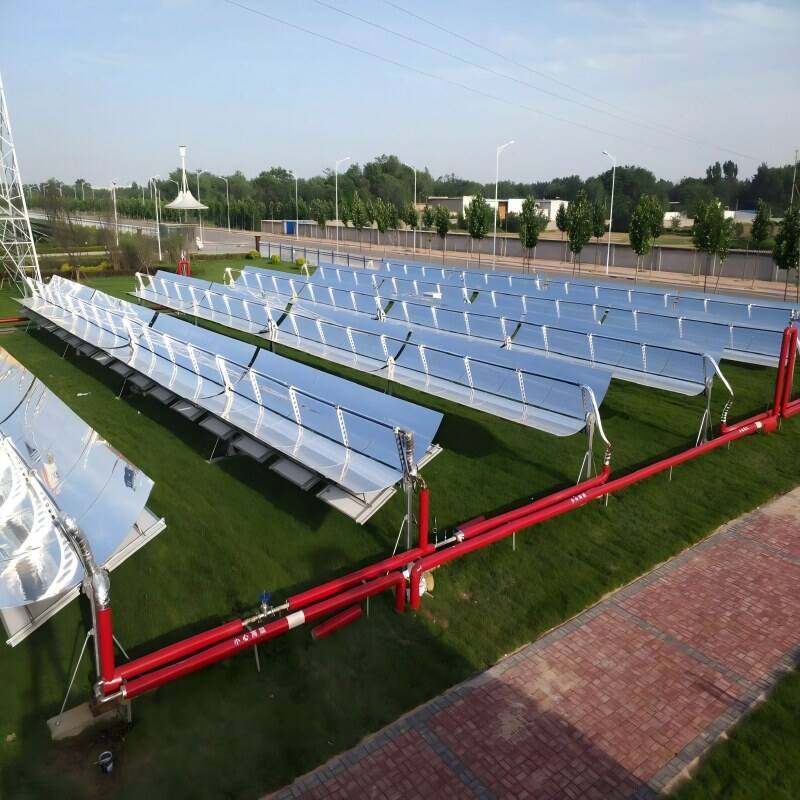

Konsentrasie: Paraboliese-vormige spieëls (trogge) volg die son en konsentreer sy strale tot op 80 keer op die ontvangerbuis, wat langs die brandlyn van die spieëls gemonteer is.
Absorpsie & Omskakeling: Die spesiale selektiewe sonbedekking van die ontvangerbuis op sy binnekantse staalbuis absorbeer die gekonsentreerde sonlig en omskep dit in hoë-temperatuur hitte.
Hitte-oordrag: Hierdie termiese energie verhit 'n hitte-oordragsvloeistof (HTF) – soos termiese olie of gesmelte sout – wat deur die staalbuis vloei, tot temperature wat hoër as 400°C (750°F) is.
Energieopberging en verhitting: Overspanningsvloeistowwe word gebruik om stoom te genereer vir verhitting, of word in termiese energie-opbergstelsels gestoor vir aanvraagverhiting.
Hoof Kenmerke
1）Gevorderde Selektiewe Bedekking: Hoë-prestasie kermetbedekking verseker uitstekende sonabsorpsie (α ≥ 0,95) met minimale termiese emissiwiteit (ε ≤ 0,10)
2）Vakuum-isolasietegnologie: Handhaaf optimale termiese doeltreffendheid deur konvektiewe hitteverliese te elimineer

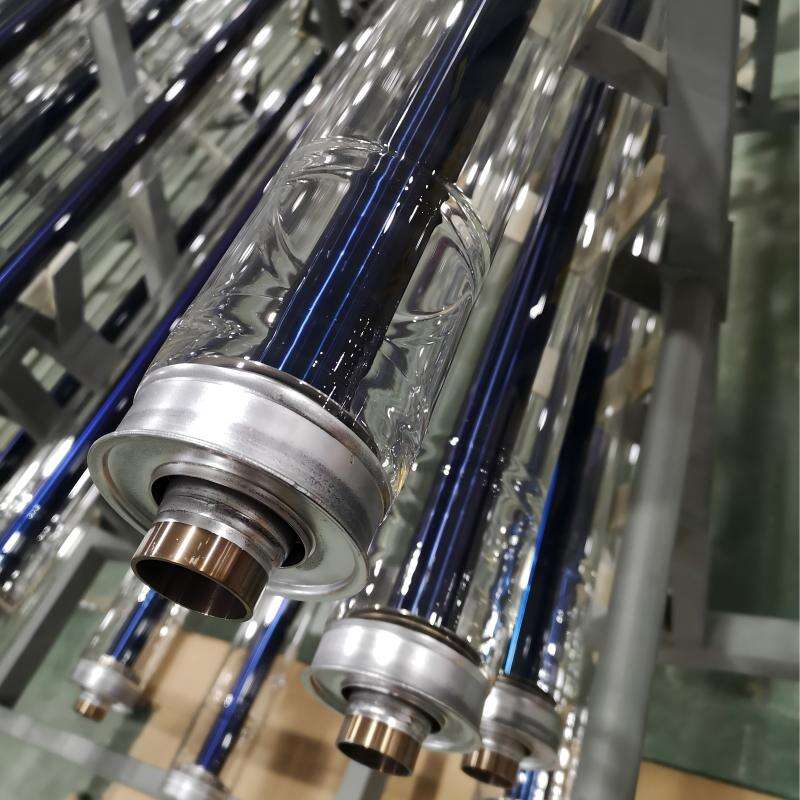

3) Robuuste Konstruksie: Vooruitsigte duursame glas-metaal-seël- en getterstelsels vir langtermyn vakuumintegriteit
4) Termiese Uitsettingsbestuur: Gevorderde bellowkompensators akkommodeer differensiële termiese uitsetting
Prestasievoordele:
1)Uitstekende termiese doeltreffendheid en betroubaarheid
2)Verminderde geïntegreerde koste van energie (LCOE)
3)Geskik vir beide medium- (tot 400°C) en hoë-temperatuur toepassings
4)Bewese prestasie onder aanhoudende termiese siklusse
Toepassings:
1) Grootskalige konsentreerder sonkragstasies (CSP)
2) Industriële proseswarmte (IPH)-sisteme
3) Sonstoomopwekking vir verskeie industriële gebruike、
Spesifikasies
| NO | Produkreeks | Produkspesifikasies en modelle | Basiese parameters | Prestasieparameters | |||||||||||
| Lengte | Werktemperatuur | Buiterglasbuis | Buiterglasbuis | Bedryfdruk | Aktiewe benuttingskoers | Gewig | Gemiddelde absorpsiekoers | Gemiddelde emissiwiteit | Gemiddelde deurlaatvermoë | Hitteverlies | Optiese doeltreffendheid | ||||
| 1 | PTR40 | 40-95-2000 | 2000mm | 300℃ | φ95 | φ40/2 (sus304) | 4MPa | ≥93.7% | 7.5±1Kg | ≥94.5% （AM1.5 ） | ≤8%（80℃±5℃） ≤11%（300℃） | ≥91% | ≤70W/M （300℃） | ≥83% | |
| 2 | 40-95-2000 | 2000mm | 300℃ | φ95 | φ40/2 (sus304) | 4MPa | ≥92% | 7.5±1Kg | ≥94.5% （AM1.5 ） | ≤8%（80℃±5℃） ≤11%（300℃） | ≥91% | ≤70W/M （300℃） | ≥83% | ||
| 3 | PTR50 | 50-95-3000 | 3000mm | 300℃ | φ95 | φ50/2 (sus304) | 4MPa | ≥94.5% | 11.4±2Kg | ≥94.5% （AM1.5 ） | ≤8%（80℃±5℃） ≤11%（300℃） | ≥91% | ≤90W/M （300℃） | ≥83% | |
| 4 | PTR70 | 70-125-4060 | ## 4060mm | 400℃ | φ125/2.8 | φ70/3 (ss321/316L) | 4MPa | ≥96% | 28.5±1Kg | ≥95% （AM1.5 ） | ≤7%（80℃±5℃） ≤11%（400℃） | ≥91%（Bevat geen anti-reflecterende membraan ） ≥95%（bevat anti-reflecterende membraan ） | ≤240W/M （400℃） | ≥90% | |
