Solpumpestation SR881

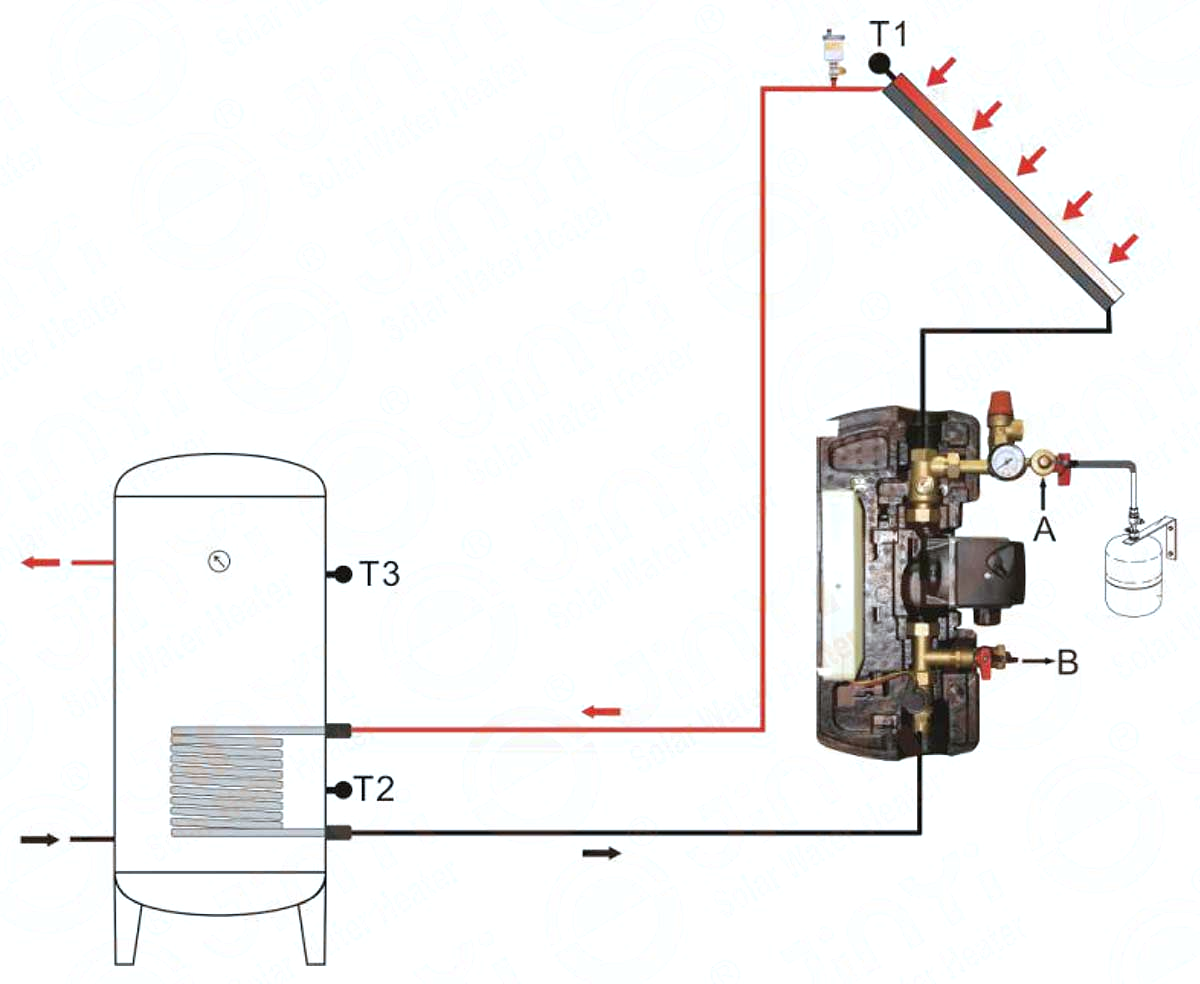

Demax SR881 er en forsamlet, læketestet solpumpestation med enkelt rørledning, der transporterer varme fra solfangere til lagertanke. Den fungerer ved at bruge temperaturfølere til at registrere temperaturforskelle (ΔT) mellem fanger og tank: når fangeren er varmere, aktiveres pumpen for at cirkulere opvarmet væske. Integrerede ventiler forhindrer tyngdekraftsbetinget returløb, mens en regulator styrer automatiserede funktioner og sikkerhedsforanstaltninger via 100–240 V strømforsyning. Stationen omfatter også komponenter til systemvedligeholdelse (udskylning, påfyldning) og overvågning (strømningshastighed, tryk).
- Introduktion
- Hovedfunktioner
- Specifikationer
- Anbefales
|
Nøglefunktioner |
Tekniske specifikationer |
Funktioner |
|
Formonteret og lækkagetestet enkeltledningsmontage |
Dimension: 400 mm × 215 mm × 150 mm |
Tidsstyret opvarmning |
|
Væg/plade montering |
Installation: Vægmontering (egnet til patchpaneler) |
Temperaturforskelstyring (1°ΔT) |
|
Lavt strømforbrug |
Strømforsyning: 100…240V ~(50…60Hz) |
Kollektorens nødstop |
|
Flersensor temperaturmåling |
Effektforbrug: < 3 W |
Kollektorkølefunktion |
|
Kompatibilitet med dobbelpumpe |
Nøjagtighed af temperaturmåling: ± 2°C |
Kollektor lavtemperaturbeskyttelse |
|
IP40 vandtæthed |
Område for kollektortemperaturmåling: -10 ~ 200°C |
Frostbeskyttelse for kollektor |
|
Integrerede sikkerheds/vedligeholdelseskomponenter (ventiler, spülleenhed) |
Måling af tanktemperaturområde: 0 ~ 110°C |
Funktion til genafkøling af tank |
|
|
Passende pumpeeffekt: 2 pumper (hver < 200 W) |
Ombytning mellem Celsius og Fahrenheit temperatur |
|
|
Indgange: 3 sensorer (PT1000/NTC10K B3950) |
Maksimal temperatur i tank (maks. nummer 1) |
|
|
Udgange: 2 relæer (til pumper/3-vejs ventiler) |
Anti-Legionella funktion |
|
|
Omgivelsestemperatur: -10°C ~ 50°C |
RPM-reguleret varmtvands cirkulationspumpe |
|
|
Vandtæthedsgrad: IP40 |
Temperaturregulering (1° halvleder) |
|
|
|
Termisk energimåling |
|
|
|
Pumpeintervalfunktioner |
|
|
|
Funktion til højtemperatur omkobling |
|
|
|
Manuel kontrol (for 2 udgange: P1H1) |
|
|
|
Adgangskodeindstilling |
|
|
|
Nulstil til fabriksindstillinger |
|
|
|
Feriefunktion |
|
|
|
Manuel opvarmning |
|
|
|
Funktion til temperaturforespørgsel |
|
|
|
Hukommelsesbeskyttelse |
|
|
|
Skærmbeskyttelse |
|
|
|
Problemskydning |
|
|
|
Fejlbeskyttelse |
|
|
|
Fejlkontrol |
|
Parameter |
Detaljer |
|
Dimension |
400mm215mm150mm |
|
Montering |
Vægmontering; også velegnet til montering i patchpaneler |
|
Strømforsyning |
100…240V ~(50…60Hz) |
|
Strømforbrug |
< 3W |
|
Nøjagtighed af temperaturmåling |
± 2°C |
|
Opmålingsområde for kollektortemperatur |
-10 ~ 200°C |
|
Opmålingsområde for tanktemperatur |
0 ~ 110°C |
|
Passende pumpeeffekt |
2 pumper mulige; effekt for hver pumpe < 200 W |
|
Input |
3 sensorer: • PT1000 sensor (≤500°C) til kollektor (silikonkabel ≤280°C) • NTC10K B3950 sensor (≤135°C) til tank (PVC-kabel ≤105°C) |
|
Udgange |
2 relæer (til cirkulationspumper eller 3-vejs elektromagnetisk ventil) |
|
Omgivelsestemperatur |
-10°C ~ 50°C |
|
Vandtæthedsgrad |
IP40 |
