Vlakke Plaat Solêre Kollektor
Geharde glas: Lae yster gehard glas, 3,2 mm
Kopbuis: Rooikoper
Agterplaat: Gegalvaniseerde staal
Isolasie-laag: Glaswol
Stygpijp: Rooikoper
Minimumbestelhoeveelheid: 40HQ
- Inleiding
- Hoof Kenmerke
- Spesifikasies
- Aanbeveel
Produk Inleiding
’n Plaatvormige solarkollekteur is ’n toestel wat vir verhitting gebruik word. Dit bestaan uit ’n absorbeerplaat wat met ’n swart of blou geleidende materiaal bedek is. Wanneer sonlig op die absorbeerplaat skyn, word dit warm en oordra termiese energie na die hitte-oordragsvloeistof wat in die kollekteur sirkuleer. Hierdie verhitte vloeistof kan dan gebruik word vir verskeie toepassings, insluitend ruimteverwarming, waterverwarming of die aandrywing van absorpsie-koelers vir verkoeling.

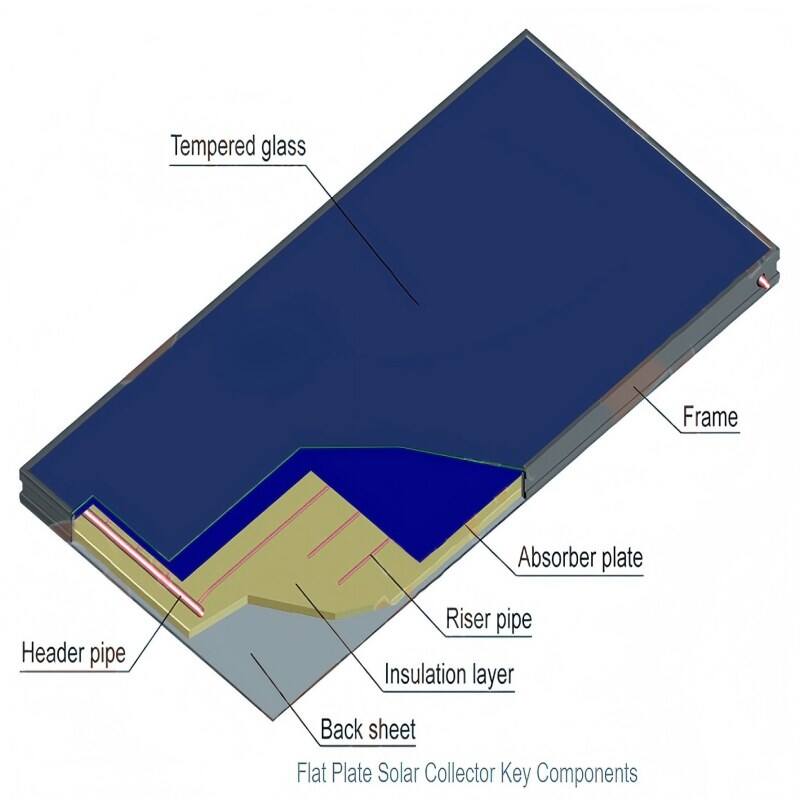

Hierdie reeks platplaat sonnecollectors het twee modelle: FPC-swart (spesiale bedekking, absorpsie ≥92%) en FPC-blou (titaanbedekking, absorpsie ≥95%). Sonlig gaan deur die glas, word deur die plaat geabsorbeer (waar sonenergie omgeskakel word na hitte), en die hitte word oorgedra na die vloeistof in koperpype. Hulle het 'n metaalomhulsel met 3,2 mm ysterarme geharde glas, 'n gekleurde absorberingsplaat, geïsoleerde sykante/onderkant (wat hitteverlies minimeer), koper deurstroomkanale (22 mm hoof, 8 mm taktak), 'n aluminiumlegeringraam, en keuses vir agterpaneel van kleurstaal/aluminium/roestvrye staal, beskikbaar in groottes van 1,5 m²–3 m² vir uiteenlopende projekte.
Voldoen aan EN12975, sertifiseer deur Solar Keymark (met tegniese ontwerp-sertifikasie), is hierdie collectors geskik vir groot-skaalse sontermiese projekte (huishoudelike warm water, absorpsie-koeling) as 'n doeltreffende, stabiele oplossing vir skoon energie.
Hoof Kenmerke
1) Kombinering met geboue perfek, ideaal vir installasie op skuinsdak of platdak.
2) Dit kan maklik met bestaande waterverwarmingstoestelle gekombineer word.
3) Lae onderhoud.
Toepassing van platplaat sonnecollector:
1) Verwarming van huishoudelike water, soos stort, kombuiswas, ens.
2) Verwarming van vertrekke, soos vloerverwarming en radiatorverwarming.
3) Oupas verwarmingstoerusting/stelsel.
4) Groot skaal kommersiële sonwaterverwarmingsisteem, soos hotel, woonstelle, skool, hospitaal, ens.
Spesifikasies
|
|
Model: FPC-swart | Model: FPC-blou |
|---|---|---|
| Absorber | Swart bedekking (spesiale tegnologie) | Blou titaan |
| Absorptiewe vermoë | ≥92% | ≥95% |
| Emissiwiteit | ≤8% | ≤5% |
| Glas | Laag yster aangewerkte glas, dikte 3,2 mm | Laag yster aangewerkte glas, dikte 3,2 mm |
| Isolasielaag | Glaswol | Glaswol |
| Werkingdruk | 6 stawe | 6 stawe |
| Vloeipyp | Rooi koper (hoofpyp 22 mm, subpyp 8 mm) | Rooi koper (hoofpyp 22 mm, subpyp 8 mm) |
| Raam | Aluminium Legering | Aluminium Legering |
| Agterplaat | Kleurstaal / Aluminiumplaat / Roesvrye staal | Kleurstaal / Aluminiumplaat / Roesvrye staal |
| Model | Afmetings (mm) | Bruto Area (m²) | Pakkingsgrootte (mm) | Laaihoeveelheid (stel) | ||
| 20GP | 40GP | 40HQ | ||||
| DFC-2/2 | 2000×1045×80 | 2 | 2030×1100×90 | 153 | 324 | 357 |
| DFC-2/2.5 | 2000×1295×80 | 2.5 | 2030×1350×90 | 122 | 254 | 288 |
