PVT panele

Totale Drywing: 1735W

Termiese Drywing: 1150W

Elektriese Drywing: 585W

Bedryfstemperatuur: -40°C - 85°C

Kernmateriaal: Roesvrye staal

Raam materiaal: Aluminium Legering

Inleiding
Hoof Kenmerke
Spesifikasies
Aanbeveel

Produk Inleiding

PVT-panele (Fotovoltaïese-Termiese panele) is 'n innovatiewe produk wat fotovoltaïese kragopwekking met sontermiese versamelingstegnologie kombineer. Hul kernbeginsel is om doeltreffende benutting van sonenergie te bewerkstellig deur sinergistiese werking.

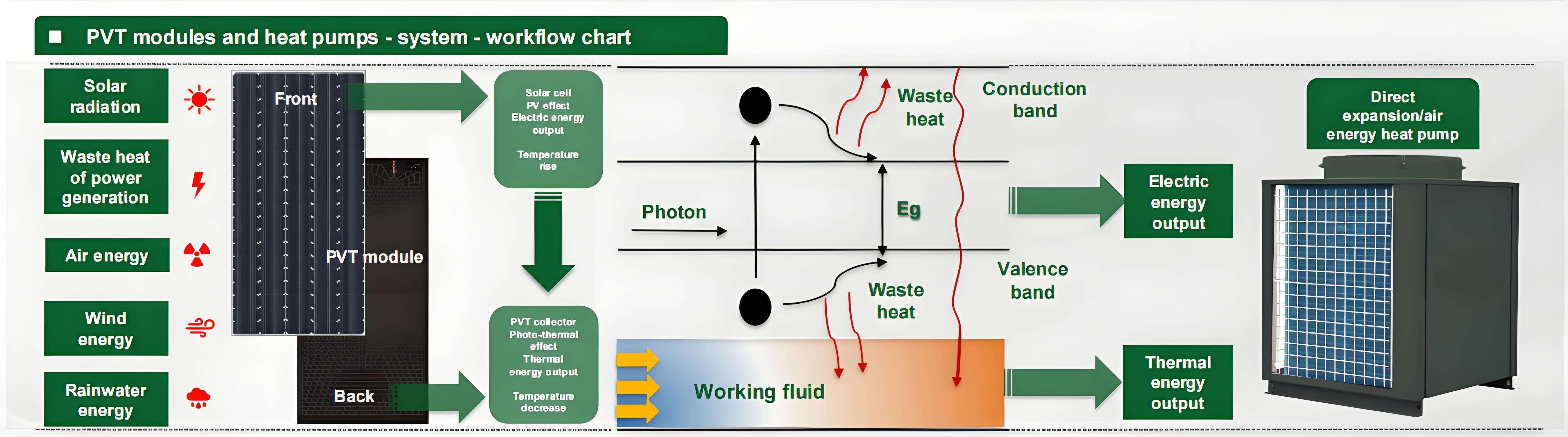

PVT panels11.jpeg

Werkingprinsip

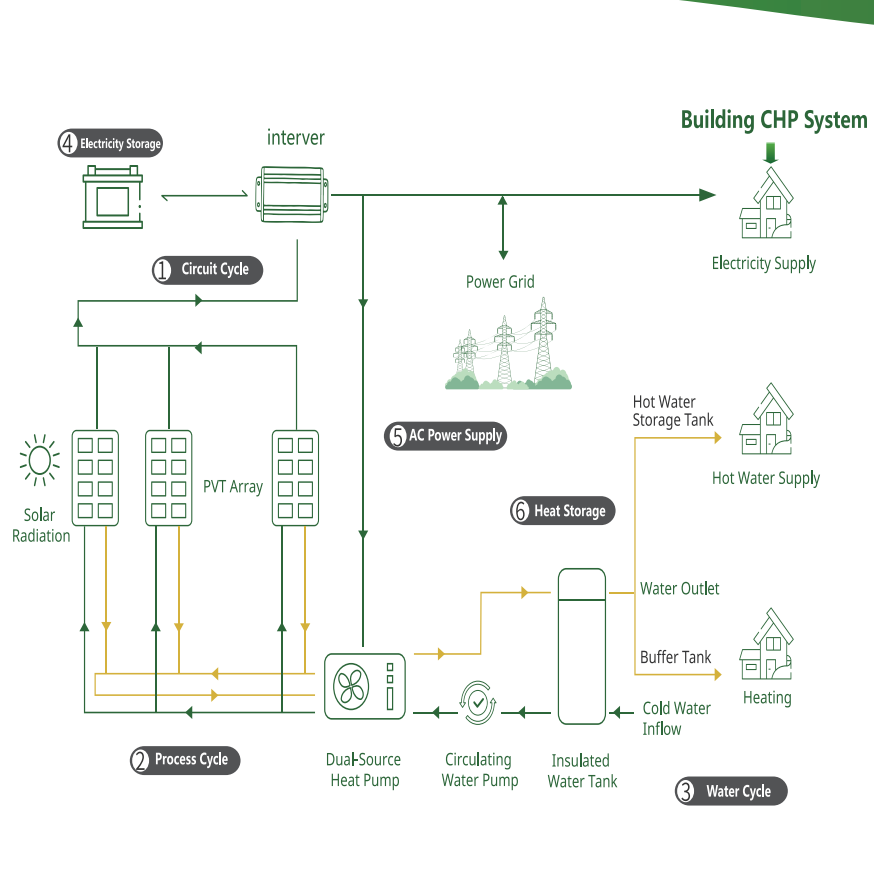

Ons aktiewe fotovoltaïese-termiese (PVT) stelsel bied 'n innovatiewe ontwerp, waarvan die termiese module (T-module) Freon as hitteoordragmedium gebruik. Weens Freon se verdampings-temperatuur wat so laag is as -40°C, absorbeer hierdie medium nie net doeltreffend afvalhitte wat tydens die bedryf van fotovoltaïese panele gegenereer word nie, maar onttrek ook aktief hitte uit die omringende omgewing. Deur middel van 'n dubbele-effek hitte-absorpsie-meganisme, word hierdie hitte oorgedra na die lugbron warmtepomp, wat die verhittingsdoeltreffendheid van die warmtepomp aansienlik verbeter en 'n verdubbeling van energiedoeltreffendheid bewerkstellig.

Deur die lugbron-warmtepomp 24 uur per dag te bedryf, kan die stelsel stabiel 24-uur ononderbroke verwarming of warmwatervoorsiening verskaf. Gelyktydig voorsien die fotovoltaïese panele skoon elektrisiteit aan die warmtepomp, wat 'n sinergistiese "lig-elektrisiteit-warmte"-siklus vorm wat nulkoolstofemissies bewerkstellig. Dit voldoen volkome aan gebruikers se dubbele behoeftes aan elektrisiteit en termiese energie, en skep 'n doeltreffende en omgewingsvriendelike energieoplossing.

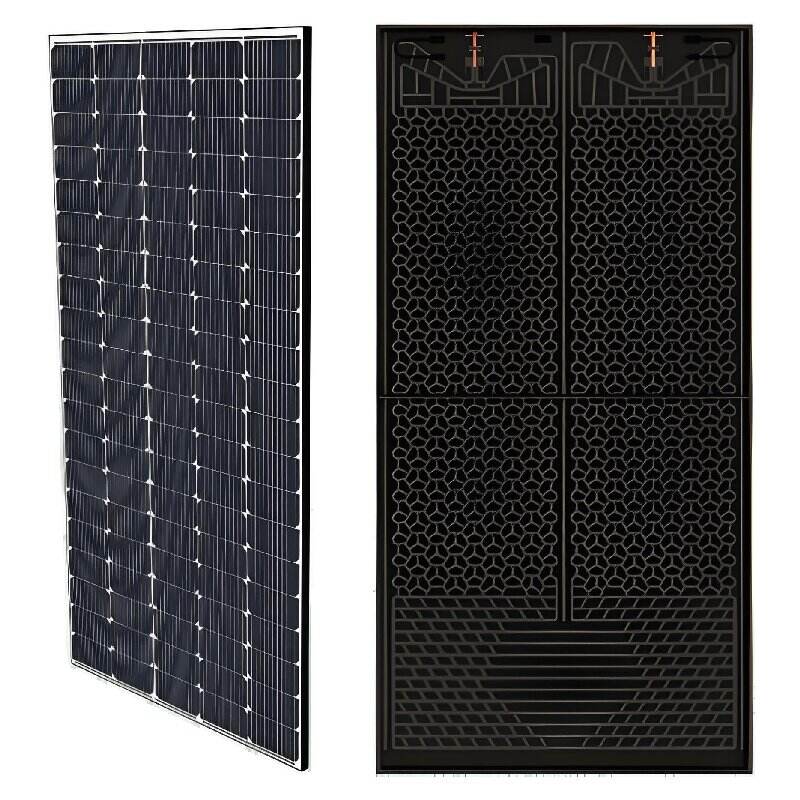

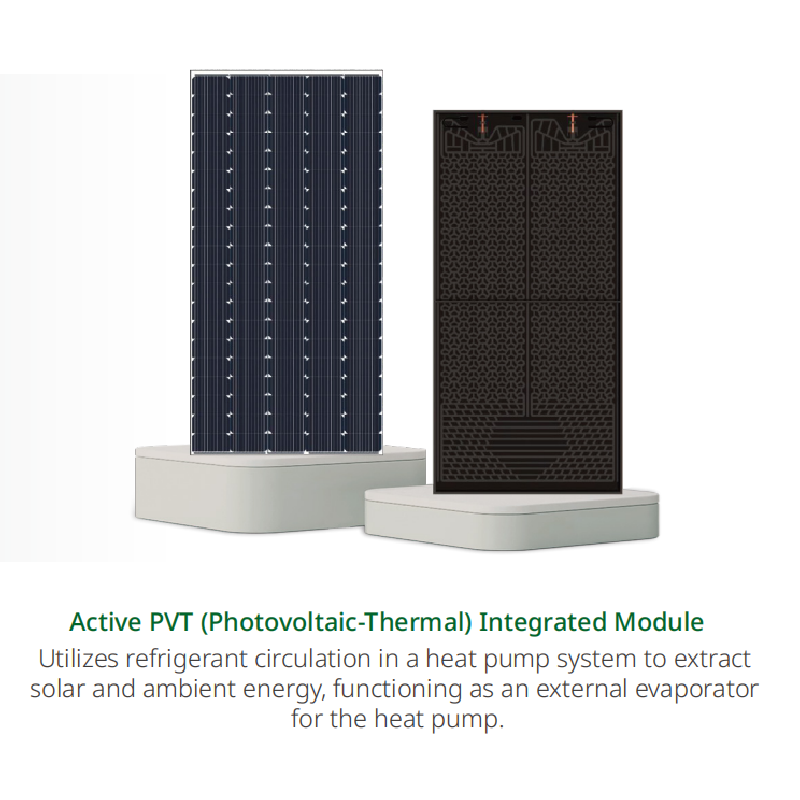

'n PVT-paneel bestaan uit twee hoofmodule:

PV-module: Die fotovoltaïese kragopwekkingsmodule, wat sonenergie na elektrisiteit omskakel deur middel van fotovoltaïese selle.

T-module: Die termiese herwinningsmodule, wat onder die fotovoltaïese paneel geleë is. Dit gebruik 'n warmtepomp-werkvloeistof (koelmiddel) om afvalwarmte wat tydens fotovoltaïese bedryf gegenereer word, en hitte van die omliggende lug oor te dra, en tree op as 'n eksterne verdampingskoeler vir die warmtepomp om warm water of verwarming te produseer.

Hierdie ontwerp verlaag nie net die temperatuur van die fotovoltaïese paneel (met ongeveer 25°C) en verbeter die kragopwekkingseffektiwiteit nie, maar verbeter ook die algehele benutting van sonenergie. Dit omskep andersins morsbare termiese energie in bruikbare energie, wat 'n omvattende benuttingskoers van sonenergie van meer as 80% moontlik maak.
PVT panels12.png

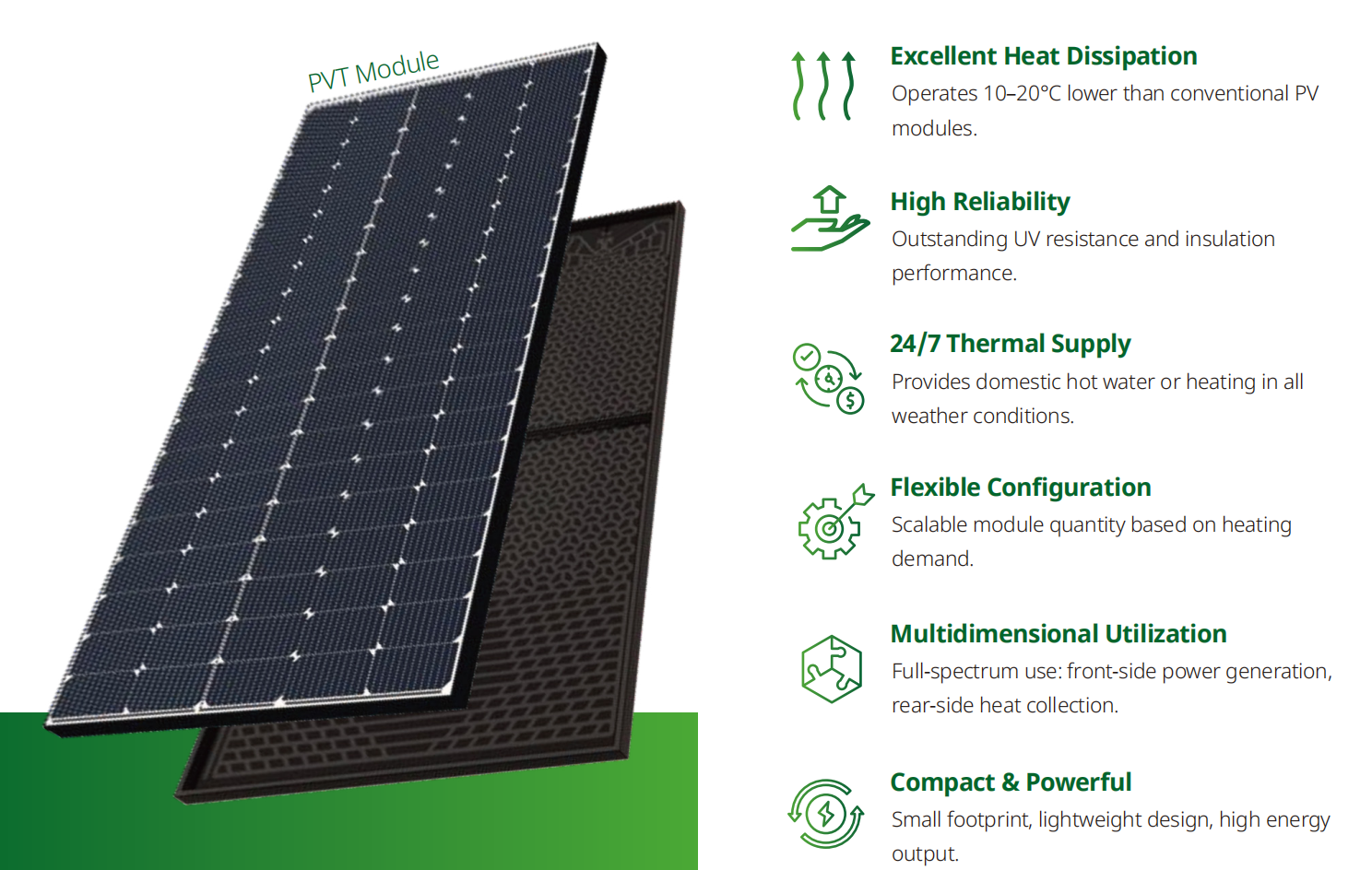

Hoof Kenmerke

Tegniese voordele

Ruimtebesparing: Bereik beide funksies van kragopwekking en verhitting binne 'n beperkte ruimte. Voorkom dat fotovoltaïese kragopwekking en sonwaterverwarmer mekaar se dakraam oorheers en sodoende dakraambronne mors.

Verbetering van die effektiwiteit van fotovoltaïese kragopwekking: Aangesien die bedryfstemperatuur van fotovoltaïese modules onder goeie bestraling baie hoër is, kan die warmtepomp-sirkulasiesisteem die temperatuur van die fotovoltaïese modulepanele verlaag, wat die kragopwekkingseffektiwiteit met 10%-18% verbeter.

Veelvuldige energiekoppeling: FV/termies/ASHP is geïntegreer met verskeie groen en nuwe energietegnologieë om die behoefte aan elektriese krag, warm water, verhitting en

so voort.

Energie doeltreffend: Op grond van ASHP, word die PVT-module as 'n eksterne verdampingskoeler van die hittepomp gebruik. In vergelyking met konvensionele ASHP's, word die energie

doeltreffendheid verbeter met 20%-50%.

Spesifikasies

Produkparameters van PVT-module
Totale Drywing	1735W
Termiekrag	1150W
Elektriese krag	585W
Bedryfstemperatuur	-40°C - 85°C
Kernmateriaal	Roestvrystaal
Raam Materiaal	Aluminium Legering
Glas Tipe	Ultraklare ysterarme geweefde geharde glas
Glasafmetings	2272mm1128mm3.2mm
Produk Afmetings	2279mm1134mm35mm
Module gewig	45kg
Hitte-uitwisselingsarea	2,56 m²
Hitte-uitwisselingsmedium	PVT-spesifieke koelmiddel
Hitte-uitwisselingsopening	1/2 duim (V)
Bedryfdruk	<0,2 Mpa
Isolasie	EPP-isolering

Elektriese prestasieparameters onder standaard toetsomstandighede -585 W
Maks. elektriese uitsetvermoë	585W+5W
Maks. bedryfspanning	43.43V
Maks. bedryfsstroom	13.47A
Oopketingspanning	51.71V+3%
Kortsluitstroom	14.41A
Maks. stelselspanning	1500V
Maks. sekeringswaarde	25A
Temperatuurkoeffisiënt van kortsluitstroom	0,037%/°C
Temperatuurkoeffisiënt van oopkring-spanning	-0,255%/°C
Temperatuurkoeffisiënt van maks. uitsetvermoë	-0,337%/°C
Aantal sells	144stukke
Aansluitingsdoos	IP68 ，met 3 diodes
Koppeling	HTC-16.IP68
Bedradinglengte	250mm by die positiewe elektrode/300mm by die negatiewe elektrode
Sneeu/windlas	5400/2400pa
