U-Pyp Solaarversamelaar

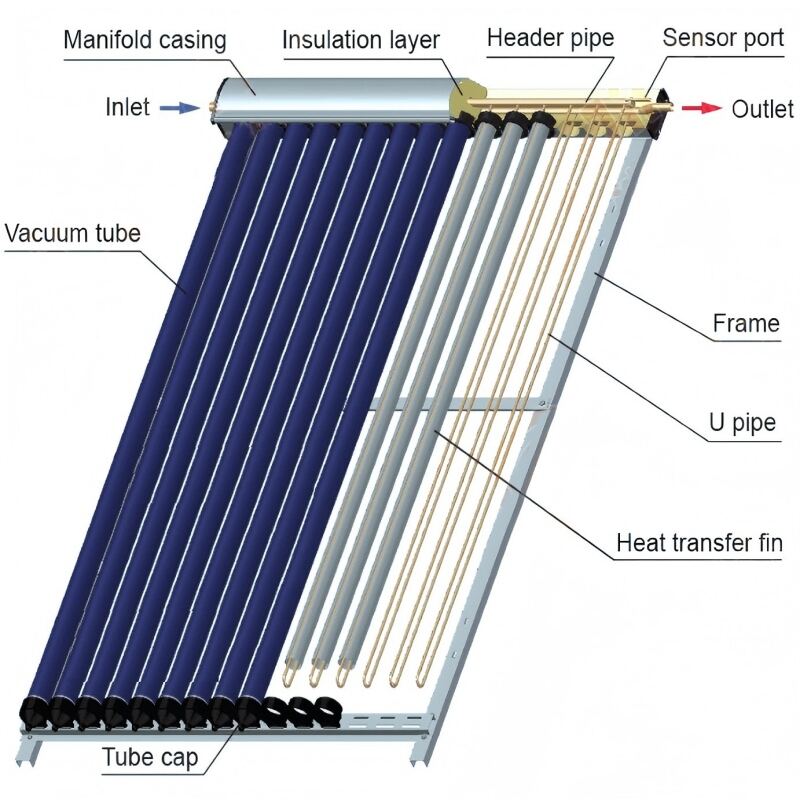

Elke vakuum-buis het 'n direkte vloei-U-buis wat aan die hoofpyp binne die verdeelstuk verbind is. Elke U-buis is vasgemaak aan 'n aluminium hitte-oordragvin binne-in die vakuum-buis wat die hitte vanaf die binnebuis na die U-buis oordra. Die vloeistof (gewoonlik 'n glikool-water-vriesbeskermingsmengsel) binne-in die koper U-buis word verhit en dra dan die hitte-energie na die water binne-in die stoor tenk deur middel van 'n plaatverwisselaar of 'n interne spiraalvormige koil.

Inleiding
Hoof Kenmerke
Spesifikasies
Aanbeveel

Produk Inleiding

Elke vakuum-buis het 'n direkte vloei-U-buis wat aan die hoofpyp binne-in die verspreider gekoppel is. Elke U-buis is gevoeg aan 'n aluminium hitte-oordragvin binne-in die vakuum-buis wat die hitte vanaf die binnebuis na die U-buis oordra. Die vloeistof (gewoonlik 'n glikool-water-vriesverhinderdermengsel) binne-in die koper U-buis word verhit en lei dan die hitte-energie na die water binne-in die stoor tenk deur middel van 'n plaatuitruiler of 'n interne spiraalvormige koil.

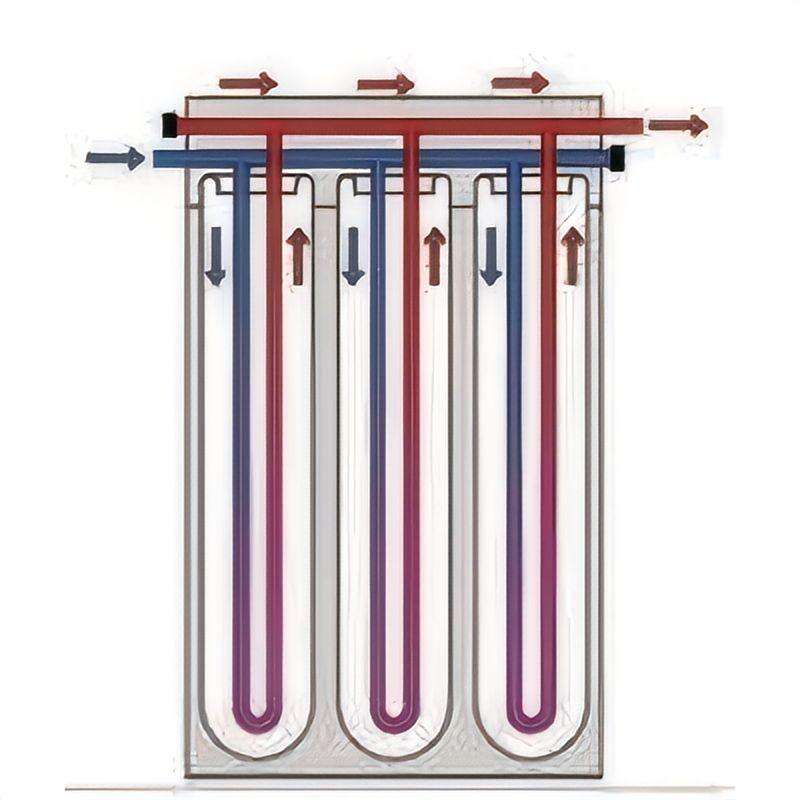

In vakuum-buise is daar 'n koperpyp wat in 'n U-vorm gevou is met aluminium termiese geleiers om die sonenergie vanaf die binnewand van die vakuum-buise na die sirkulasievloeistof daarin oor te dra. Die sirkulasievloeistof neem dan die hitte-energie na die verspreider van die versamelaars.

U-buis sonversamelaar is die verbetering van die volledig-glas vakuum-buisversamelaar. Indien 'n vakuum-buis beskadig word, sal dit nie die werking van die stelsel beïnvloed nie en kan dit die betroubaarheid van die stelselwerking verbeter, aangesien daar geen water binne die buis is nie. Veral kan die U-buis sonversamelaar ook in 'n geslote drukstelsel gebruik word.

Hoof Kenmerke

1) Hoër doeltreffendheid η0 = 0,79 (openingoppervlakte).

2) Lae-temperatuurweerstand; kan selfs onder 'n omgewingstemperatuur van -50 °C werk, en kan dus die hele jaar deur in koue klimaatgebiede gebruik word.

3) Passiewe sonsvolging: die ronde absorberoppervlak van die vakuumbuise volg passief die son gedurende die dag.

4) Beskikbaar in modelle met 8, 10, 12, 15, 18 en 20 buise; vleksame kombinasie.

5) Geen water binne die vakuumbuis nie; dus sal die vakuumbuis nie in die winter se gevriesweer breek nie.

6) In die geval van 'n beskadigde buis sal die hele stelsel steeds funksioneer; verwyder en vervang net die beskadigde buis — lae koste.

7) Pas perfek by geboue aan; installasiehoek van 0° tot 90°; ideaal vir installasie op skuinsdakke of platdakke.

8) Sertifiseer vir Solar Keymark (EN12975).

Spesifikasies

1) Vakuum-buis: Borosilikaatglas 3.3, ALN/AIN-SS/CU-bedekking, $583x1800 mm

2) Verspreiderkas: Aluminiumlegering (Kleur: silwer en swart).

3) Hoofpyp: Rooi koper.

4) U-vormige pyp: Rooi koper.

5) Isolasie-laag: Gekomprimeerde rotswol.

6) Warmte-oordragvin: Geïntegreerde aluminiumblad.

7) Raam: Aluminiumlegering.

8) Inlaat/uitlaat: $22 mm (3/4 en 1 duim).

9) Werkdruk: 0,6 MPa.

U-buis sonversamelaarspesifikasie:

1) Huishoudelike waterverhitting, soos vir doue, kombuisskommels, ens.

2) Verwarming van vertrekke, soos vloerverwarming en radiatorverwarming.

3) Oupas verwarmingstoerusting/stelsel.

4) Grootskaalse kommersiële sonwaterverhittingstelsel, soos Inotel, flat, skool, hospitaal, ens.

Model	Diam. (mm)	Leng. (mm)	Hoeveelheid (stukke)	Koppijp / U-pyp (mm)	Drywinguitset (W)	L/B/H (mm)	Laaihoeveelheid (stelle) 20GP	Laaihoeveelheid (stelle) 40GP	Laaihoeveelheid (stelle) 40HQ
DUC-8	58	1800	8	φ22/φ8	591	1960x775x138	83	179	208
DUC-10	58	1800	10	φ22/φ8	739	1960x925x138	70	150	175
DUC-12	58	1800	12	φ22/φ8	887	1960x1075x138	60	129	150
DUC-15	58	1800	15	φ22/φ8	1108	1960x1300x138	50	108	125
DUC-18	58	1800	18	φ22/φ8	1330	1960x1525x138	41	88	103
DUC-20	58	1800	20	φ22/φ8	1478	1960x1675x138	38	81	94

Item	Spesifikasie
Lughaling	Borosilikaatglas 3.3, ALN/AIN-SS/CU-bekleding, Φ58×1800 mm
Verspreiderkas	Aluminiumlegering (kleur: silwer en swart)
Koppiepyp	Rooi Koper
Isolasielaag	Gekomprimeerde rotswol
Hitte-oordragvlerk	Geïntegreerde aluminiumplaat
Raam	Aluminiumlegering
Inlaat/uitlaat	φ22 mm (3/4 en 1 duim)
Werkingdruk	0.6Mpa
