U-rør solfanger

Hvert vakuumrør har et direkte gennemstrømnings-U-rør, der er forbundet til hovedrøret i fordelerrøret. Hvert U-rør er svejset til en aluminiumsvarmeoverførselsfinne inde i vakuumrøret, hvilket overfører varmen fra det indre rør til U-røret. Væsken (typisk en glykol-vand-antifryseblanding) inde i kobber-U-røret opvarmes og leder derefter varmeenergien videre til vandet i lagertanken via en pladeudveksler eller en intern spiralformet spole.

Introduktion
Hovedfunktioner
Specifikationer
Anbefales

Produktintroduktion

Hver vakuumrør har et direkte strømnings-U-rør, der er forbundet til hovedrøret inden i manifolden. Hvert U-rør er svejset til en aluminiumsvarmeoverførselsfinne inden i vakuumrøret, hvilket overfører varmen fra det indre rør til U-røret. Væsken (typisk en glykol-vand-antifrysemængde) inden i kobber-U-røret opvarmes og leder derefter varmeenergien til vandet i lagertanken via en pladeudveksler eller en indvendig spiralformet spole.

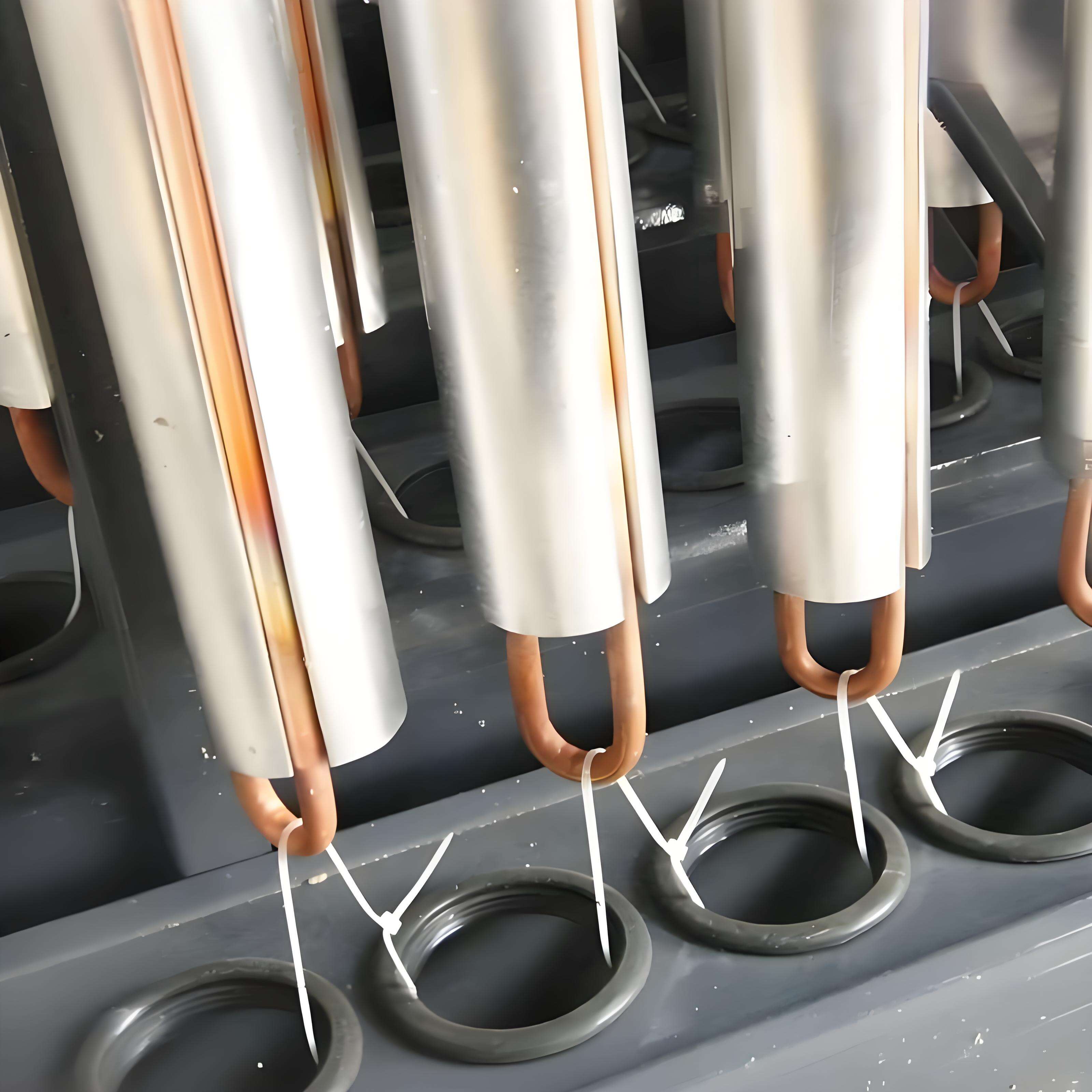

I vakuumrør findes der et kobber-rør foldet i U-form med aluminiumsvarmeledere, der overfører solenergien fra den indre væg i vakuumrørene til cirkulationsvæsken i dem. Derefter fører cirkulationsvæsken varmeenergien til kollektorens manifold.

U-rør solfanger er en forbedring af vakuumrørsfangeren med fuld glasudformning. Hvis et vakuumrør beskadiges, påvirker det ikke driften af systemet og kan forbedre pålideligheden af systemdriften, da der ikke er noget vand i røret. Især kan U-rør solfanger også anvendes i lukkede tryksystemer.

Hovedfunktioner

1) Højere effektivitet η0 = 0,79 (åbningsareal).

2) Lavtemperaturbestandighed – kan endda fungere ved omgivende temperaturer ned til -50 °C og kan derfor anvendes året rundt i koldklimaområder.

3) Passiv solsporing: Den runde absorberflade på vakuumrørene sporer solen passivt gennem hele dagen.

4) Tilgængelig i modeller med 8, 10, 12, 15, 18 og 20 rør – fleksibel kombination.

5) Ingen vand i vakuumrøret, så vakuumrøret knækker ikke under vinterens frostvejr.

6) I tilfælde af beskadigelse af et rør fortsætter hele systemet med at fungere; man skal blot fjerne og udskifte røret – lav omkostning.

7) Perfekt integreret i bygninger; installationsvinkel fra 0° til 90° – ideel til installation på skrånende eller flade tage.

8) Certificeret efter Solar Keymark (EN12975).

Specifikationer

1) Vakuumrør: Borosilikatglas 3.3, ALN/AIN-SS/CU-belægning, $583x1800 mm

2) Manifoldkapsling: Aluminiumlegering (farve: sølv og sort).

3) Samleledning: Rødt kobber.

4) U-rør: Rødt kobber.

5) Isoleringslag: Komprimeret stenuld.

6) Varmetransferfinner: Integreret aluminiumsplade.

7) Ramme: Aluminiumlegering.

8) Indgang/udgang: $22 mm (3/4 og 1 tomme).

9) Driftstryk: 0,6 MPa.

U-rørs solfangerværdier:

1) Opvarmning af brugsvand, f.eks. til brusebad, køkkenvask osv.

2) Rumopvarmning, såsom gulvvarme og radiatorer.

3) Eftermontering af ældre opvarmningssystemer/-udstyr.

4) Solvarmesystem til kommerciel brug i stor skala, f.eks. Inotel, lejligheder, skoler, sygehuse osv.

Model	Diam. (mm)	Længde (mm)	Antal (stk.)	Samlerør / U-rør (mm)	Effektudgang (W)	L/B/H (mm)	Læsningsmængde (sæt) 20GP	Læsningsmængde (sæt) 40GP	Læsningsmængde (sæt) 40HQ
DUC-8	58	1800	8	φ22/φ8	591	1960×775×138	83	179	208
DUC-10	58	1800	10	φ22/φ8	739	1960×925×138	70	150	175
DUC-12	58	1800	12	φ22/φ8	887	1960×1075×138	60	129	150
DUC-15	58	1800	15	φ22/φ8	1108	1960×1300×138	50	108	125
DUC-18	58	1800	18	φ22/φ8	1330	1960×1525×138	41	88	103
DUC-20	58	1800	20	φ22/φ8	1478	1960×1675×138	38	81	94

Vare	Specifikation
Vacuum tube	Borosilikatglas 3,3, belægning af ALN/AIN-SS/CU, Φ58×1800 mm
Manifoldkapsel	Aluminiumlegering (farve: sølv og sort)
Hovedrør	Rød kobber
Isoleringslag	Komprimeret stenuld
Varmetransferfinner	Integreret aluminiumsplade
Ramme	Aluminiumlegering
Indgang/udgang	φ22 mm (3/4 og 1 tomme)
Arbejdstryk	0,6 MPa
