Parabolsk rørsolfanger
1) Åbningsbredde: 2,55 m
2) Koncentrationsforhold: 62,5x
3) Arbejdsmedium: Varmetransmitterende olie
4) Understøttelse: Torsionsrørstype
5) Drevemetode: Gearkasse/hydraulisk
- Introduktion
- Hovedfunktioner
- Specifikationer
- Anbefales
Produktintroduktion

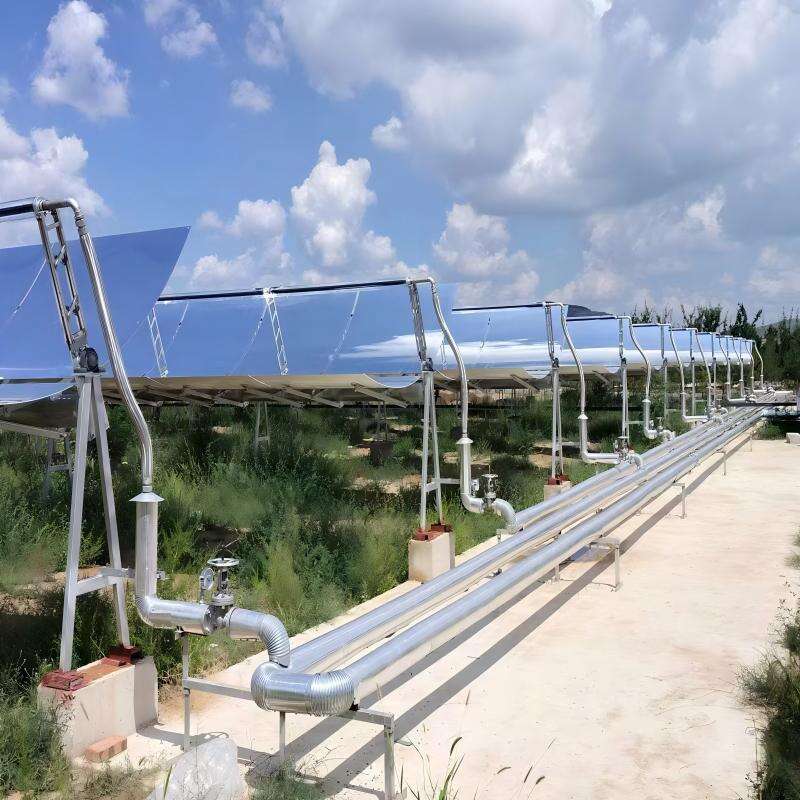

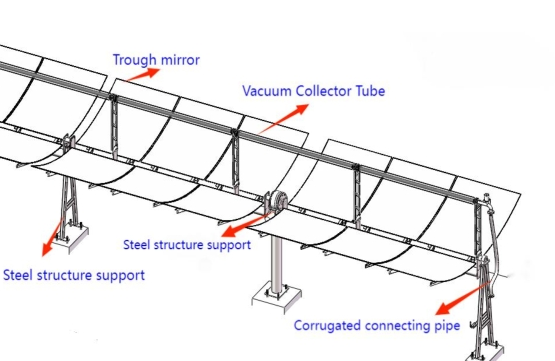

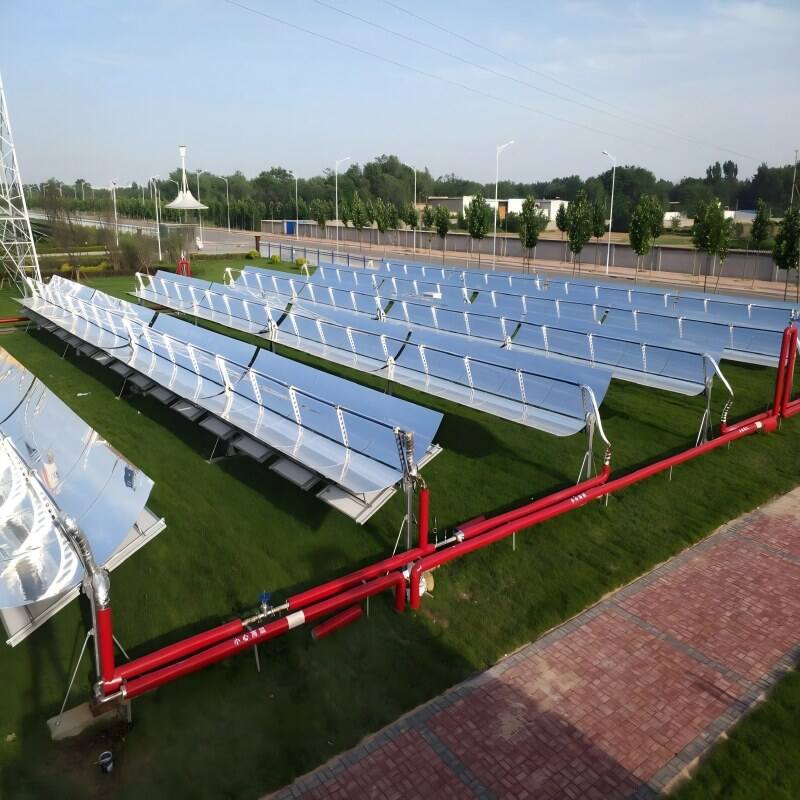

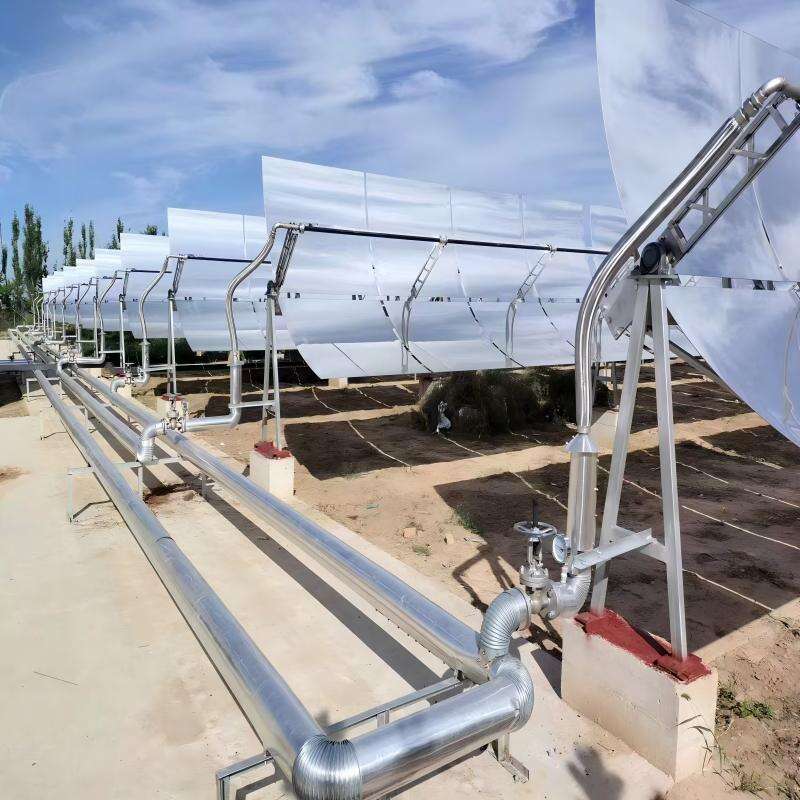

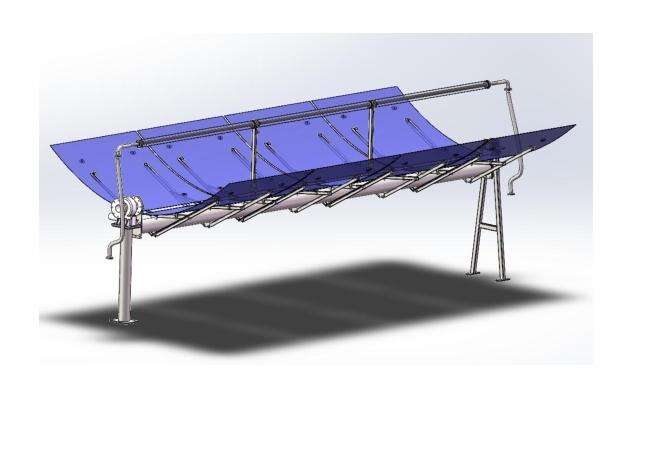

En parabolsk rørsolfanger er en højeffektiv lineært fokuserende soltermisk indsamling enhed, der primært består af et reflektor, højtemperatur-samlerrør, et understøtningssystem, et sporsystem, et transmissionsystem og et styresystem. Reflektoren roterer med sollyset, og rørfangeren omdanner direkte solenergi til termisk energi. Den har fordele som moden teknologi, stabil konstruktion og nem kontrol. Den anvendes bredt inden for forskellige energibesparende områder, herunder industrielle energibesparelser, opvarmning og køling, desalination af havvand og olieudvinding.
Hovedfunktioner
1) Høj samlertemperatur <300°C.
2) Høj foto-termisk omdannelseseffektivitet på 63,5 % i sammenligning med 40 % for traditionel solenergi.
3) Automatisk drift året rundt, høj ydelsesstabilitet og god trykmodstand i kollektorør.
4) Hurtig temperaturstigning, 62,5 gange lineær fokusering, temperaturstigning fra stuetemperatur til 1550°C inden for 15 minutter.
5) Ren grøn energi, hentet fra solen, med lave driftsomkostninger.

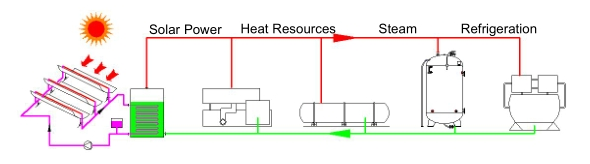

Fladpladecollectorsolvarmeanlæg
1) Solvarmeanlæg, projekt
2) Soldampkedelanlæg, projekt
3) Solkøleanlæg, projekt
4) Soldørresystem, projekt
5) Solenergi til udvinding af ferskvand fra havvand, projekt
6) Sololieudvinding, varmeanlæg, projekt
Specifikationer
1) Åbningsbredde: 2,55 m
2) Koncentrationsforhold: 62,5x
3) Arbejdsmedium: Varmetransmitterende olie
4) Solfangerrør: 2000 mm/4060 mm i længde, glas-metal-fusionssiger teknologi, antirefleksbelægning på ydre rør

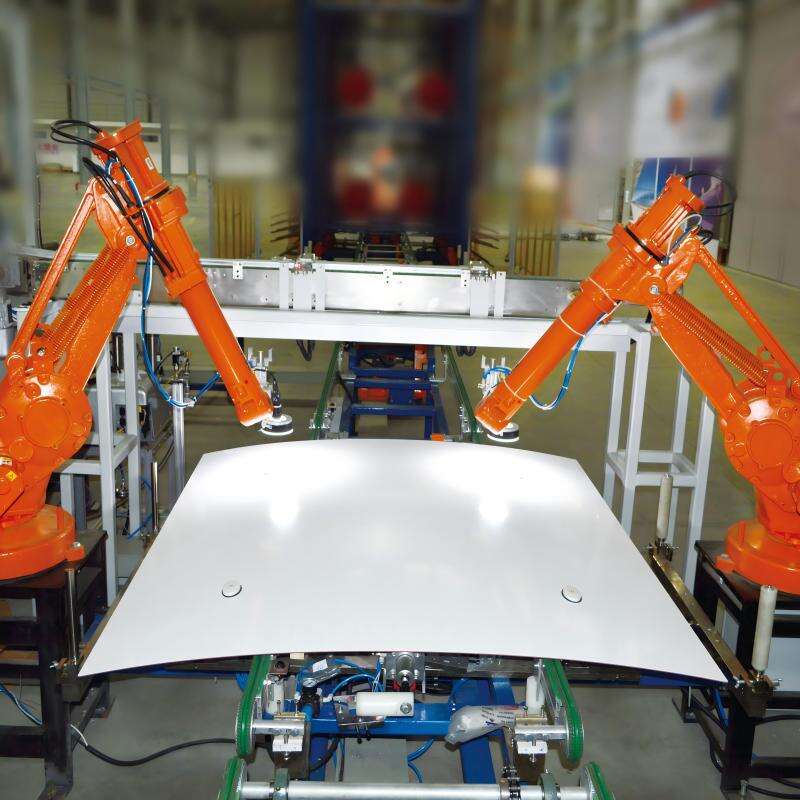

5) Reflektor: Originalt glas fremstillet af importeret ultra-klart floatglas, 4 % af 1500 mg/m²
6) Support: Torsionsrørtype
7) Drevemetode: Gearkasse/hydraulisk
8) Sporingsmetode: Tidsstyret
9) Levetid: ≥20 år
| Anvendelsesfelter | Anvendelse | Temperatur |
| Boliger | Solvarme til bygninger | 50-160 °C |
| LiBr absorptionskøling | 90-200 °C | |
| Fremstilling af varmt vand til husholdning | 120-160°C | |
|
Industriel anvendelser |
Fødevareforarbejdning | 80-240°C |
| Kemisk industri | 150-180°C | |
| Papirindustrien | 150-180°C | |
| Træarbejdsindustri | 80-200°C | |
| Tekstilindustri | 80-140°C | |
| Tobaksindustrien | 150-200°C | |
| Syntetisk gummiproduktion | 130°C | |
| Andre | Osv. anvendelser | -- |

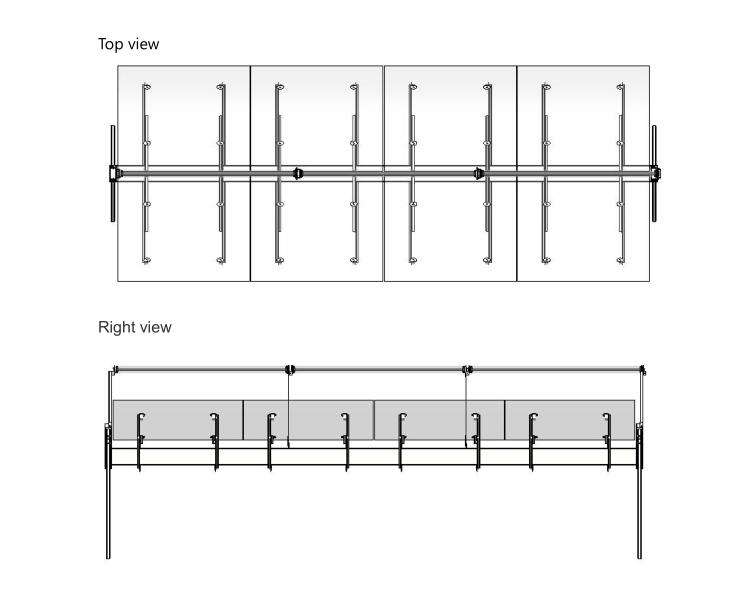

| Rilleoplysninger | |
| Modullængde: | 6 M |
| Aperturnbredde: | 3,20 m |
| Bruttoaperturnareal for 1 modul: | 19,2 m2 |
| Samlerlængde: | 37 m |
| Antal segmenter i et sæt: | 6 enhed |
| Brændvidde: | 1,21 m |
| Kantvinkel: | 67° |
| Koncentrationsfaktor: | 64:01:00 |
| Afvigelse fra ideel parabel – RMS: | <1,2 mrad |
| Driftsparametre | |
| Anvendelse | Varmeoutput |
| Arbejdstemperatur | <250 °C (anbefalet) |
| Maksimal driftstemperatur | <300 °C |
| Geometrieffekter | 0.98 |
| Collector-hældning | <1% |
| Collector-effektivitet (ved sommersolstik) | 62.80% |
| Maksimal driftshastighed for vind: | 60 km/t |
| Maksimal overlevelse vindhastighed: | 120 km/t |
| Varmesamler element (modtager) | |
| Længde: | 3000mm |
| Arbejdstemperatur: | <300 °C |
| Indre metalrør: | Absorption: 95% |
| Emissivitet: ≤10% | |
| Ydre diameter/tykkelse: 50 mm/2 mm | |
| Ydre glasrør: | transmission ≥93% |
| Ydre diameter/tykkelse: 90 mm/2 mm | |
| Vakuummåling: | 3,0×10-4 Pa (ved 200 °C) |
| Chauffør | |
| Type: | Elektriske apparater |
| Omdrejningsområde for collector: | ± 90° |
| Nøjagtighed for sporingsbevægelse: | ± 0,1 ° |
| Transportposition (på begge horisonter): | 30° under begge horisonter |
| Spejl | |
| Materiale: | Sølvt emperet glas |
| Sol-vejet spejlende refleksion: | >92 % |
| Tykkelse (mm): | 4 mm |
| Varmebærevæske | |
| Type: | HTF olie |
| Maksimalt tryk: | -- |
| Maksimal temperatur: | Op til 300 °C |
