Indre lysfokuserende vakuumrør U-rør solvarmekollektor

Indre lysfokuserende vakuumrør U-rør solvarmekollektor

Demax indre lysfokuserende vakuumrør U-rør solvarmekollektor

En solfanger til mellemtemperatur, der primært bruges til rumopvarmning, brugsvand eller forvarmning (f.eks. til solbaseret luftkonditionering).

Det er en solfanger til mellemtemperatur, der producerer 90 ℃ varmt vand.

Et excentrisk vakuumrør (ikke koncentrisk) med en indbygget parabolsk reflektor.

Solfangeren kan installeres alene eller forbindes sammen for at opfylde større varmebehov.

Introduktion
Struktur og arbejdsprincip
Teknisk parameter
RFQ
Anvendelsestilfælde
Anbefales

Trykbeholdervenlig indlysende U-rør solvarmecollector

Pålidelig solvarmeløsning til bolig- og erhvervsanvendelser

Som en betroet én-stop-leverandør af nye energiprodukter og -løsninger udvikler vi vores U-rør solvarmecollectors til høj effektivitet, allevejrs pålidelighed og langvarig ydeevne designet til trykbeholdere solvarmesystemer leverer denne kollektor en konstant varmeafgivelse til boligkomplekser, hoteller, sygehuse og industrielle procesopvarmningsprojekter (IPH) verden over.

Kernefordele

Udmærket termisk effektivitet
- Selektiv absorptionsbelægning med solabsorption ≥ 0,956 og termisk emissivitet ≤ 0,049 ; minimal ydelsesnedgang (≤ 2,1 % efter 2000 timer med aldring).
- Aluminium 3003-fin med høj termisk ledningsevne sikrer hurtig varmeoverførsel fra vakuumrøret til U-røret.
- Leverer 68 %–73 % øjeblikkelig effektivitet under standardtestbetingelser, hvilket er bedre end traditionelle fladepladekollektorer med 5–8 procentpoint.
Robust beskyttelse mod frost og utætheder
- Tør-rør-design ingen vand i de vakuumisolerede rør – eliminerer risikoen for frysebeskadigelse ved lave temperaturer samt kalkaflejringsproblemer, der med tiden nedsætter effektiviteten.
- Kompatibel med frostvæske som varmeoverførselsvæske til stabil drift i kolde klimaer.
- Stive svejste kobberforbindelser (ingen silikongasketter) forhindrer utætheder og fejl relateret til aldring og sikrer en brugstid på over 10 år .
Systempålidelighed og let vedligeholdelse
- Uafhængige U-rør-kredsløb: Systemet fortsætter med at fungere, selvom ét vakuumisolerede rør er beskadiget, hvilket reducerer udfaldstid for vedligeholdelse.
- Trykbetjening (op til 6 Bar ) for stabil vandtryk og konstant levering af varmt vand.
- Modulært design tillader fleksible parallelle/seriemæssige forbindelser, så systemet kan skaleres til projekter af enhver størrelse.
Alsidig installation
- installationsfleksibilitet fra 0–90° egnede til montering på tag, jord og balkonvæg (lodret/vandret).
- Letvægtsramme af aluminiumslegering med korrosionsbestandighed til udendørs brug i krævende miljøer.
- Forudmonterede manifolder reducerer installationsomtid og fejl på stedet.

Struktur

Arbejdsprincip

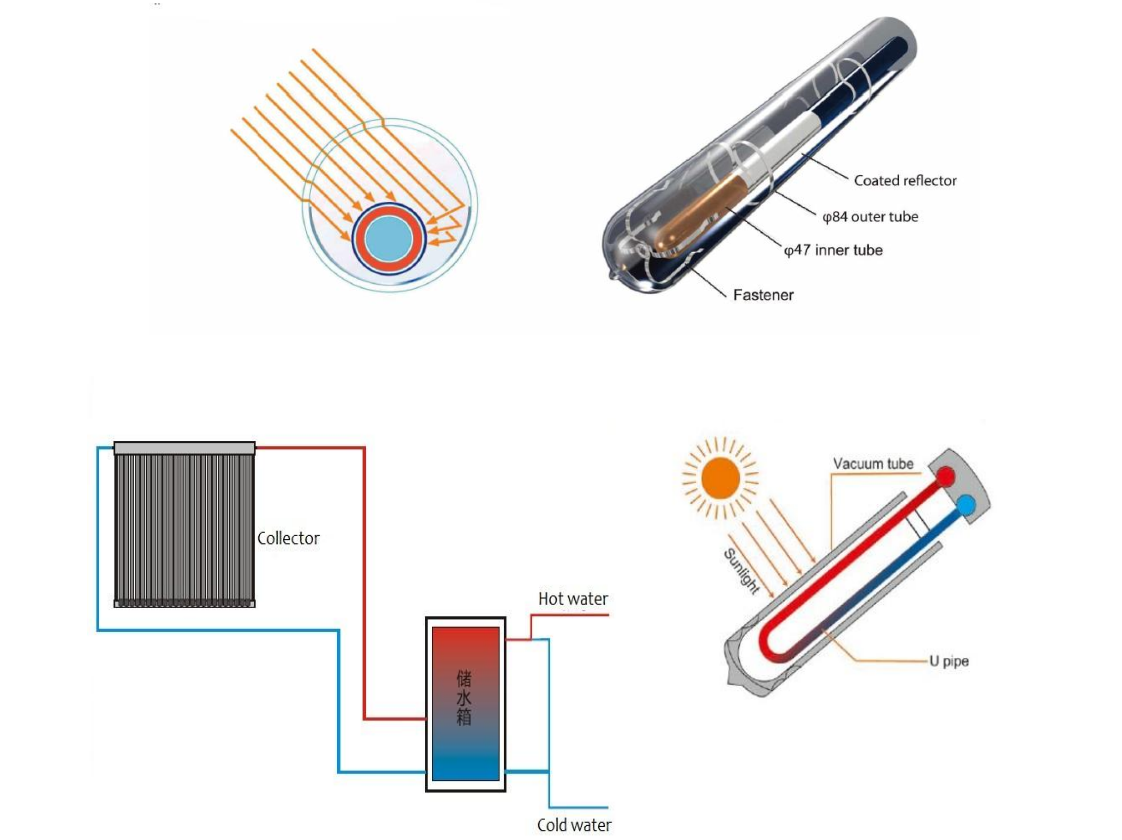

Solens lys rammer ydervæggen af vakuumrøret samt den indbyggede spejlflade, der reflekterer lyset tilbage

mod ydervæggen af vakuumrøret. Sollyset absorberes derefter af det fuldt glasfremstillede vakuumrør og

omdannes til varmeenergi, som derefter overføres til U-røret via finner for at opvarme overførselsmediet inde i U-røret.

varmeenergien ledes herefter til vandet i vandtanken.

Parametre for vakuumrør og solfangere

Længde	2100mm
Diameter af ydre rør	84 mm
Tykkelse af ydre rør	2.0mm
Diameter af indre rør	47mm
Tykkelse af indre rør	1.6mm
Materiale	Høj Borosilikatglas 3.3
Soltransmissionsforhold	≥92%
Selektiv belægnings-type	ALN/AlN-SS/Cu
Absorptionsforhold	≥94%
Vakuumgrad (Pa)	≦5,0×10 ^-4
Maksimal temperatur	250-320℃
Varmetab (W/m²·℃)	≦0.65
Nærmest tryk	0,6 MPa

Specifikation for kollektor	DMJUS 14-84/47	DMJUS 16-84/47	DMJUS 20-84/47
Specifikation for vakuumrør	φ84/47 × 2100 mm	φ84/47 × 2100 mm	φ84/47 × 2100 mm
Antal vakuumrør	14	16	20
Vægt	50kg	59KG	76 kg
Konturdimension	1554 × 2200 × 158 mm	1754 × 2200 × 158 mm	2154 × 2200 × 158 mm
Kollektorens kapacitet	2,59 L	2,95 L	3,69 L
Strømningshastighed L/(min.·m²)	0.6-1.2	0.6-1.2	0.6-1.2
Kollektortype	Aluminium U-rør	Aluminium U-rør	Aluminium U-rør
Isoleringsmateriale	GLAS FIBER	GLAS FIBER	GLAS FIBER
Arbejdsmedium	Propylenglykol	Propylenglykol	Propylenglykol
Nominalt tryk	0,6 MPa	0,6 MPa	0,6 MPa
Total Areal	3.42㎡	3.86㎡	4.74㎡
Åbningsareal	2.27㎡	2.60㎡	3.25㎡
Absorberareal	1.336㎡	1.526㎡	1.908㎡
Skalmateriale	Aluminiumprofil	Aluminiumprofil	Aluminiumprofil
Ramemateriale	Galvaniseret stålplade	Galvaniseret stålplade	Galvaniseret stålplade
Halestykke-materiale	Nylon	Nylon	Nylon
Indsamlergrænseflade	3/4" koblingsmøtrik	3/4" koblingsmøtrik	3/4" koblingsmøtrik
Maksimal driftstemperatur	240℃	240℃	240℃

RFQ

1. Hvad er en indre lysfokuserende solindsamler, og hvilke kernekomponenter består den af?

Det er en solindsamler til mellemtemperatur, der primært anvendes til rumopvarmning, brugsvand eller forvarmning (f.eks. til solbaseret luftkonditionering). Dens kernekomponenter omfatter en samler, indre lysfokuserende vakuumrør, U-rør, monteringsrammer og en rørbundskonstruktion.

2. Hvad er de vigtigste specifikationer for vakuumrøret i denne indsamler?

Vakuumrøret har en ydre rørdiameter på 84 mm, en indre rørdiameter på 47 mm og en længde på 2100 mm. Det er fremstillet af borosilikatglas 3.3 med en soltransmissionsgrad ≥ 0,92, en absorptionsgrad ≥ 0,94, et vakuumniveau < 5,0 × 10⁻⁴ Pa og en maksimal temperaturbestandighed på 250–320 °C.

3. Hvordan fungerer den indre lysfokuserende solindsamler til opvarmning af vand?

Solens lys rammer den ydre væg af vakuumrøret; samtidig reflekteres sollyset fra den indbyggede belagte reflektor (parabolspejl) til den ydre væg af vakuumrøret. Det al-glas-vakuumrør absorberer sollyset og omdanner det til varme, som overføres til U-røret via køleribber. Varmen opvarmer derefter det varmeoverførende medium (propylenglykol) i U-røret, og endelig overføres varmeenergien til vandet i lagertanken.

4. Inden for hvilket temperaturområde kan denne kollektor operere, og hvad gør den effektiv?

Det er en mellemtemperatur-kollektor, der producerer varmt vand på 80–90 °C. Dens høje effektivitet skyldes to centrale egenskaber: 1) Indbyggede belagte reflektorer i vakuumrøret, der fokuserer sollyset mod det indre rør og dermed forbedrer varmeabsorptionen; 2) U-rør-varmeoverføringsteknologi, der reducerer varmetab, med en varmeeffektivitet på op til 60 % ved 90 °C (tre gange så høj som ved almindelige vakuumrør) og en koncentrationsforhold på 2,2.

5. Hvilke fordele har den frem for traditionelle vakuumrørkollektorer af al glas?

Konstruktionsmæssig forskel: Det er et excentrisk vakuumrør (ikke koncentrisk) med indbygget parabolsk reflektor, mens traditionelle modeller er koncentriske uden reflektorer.
Ydelse: Ingen vand i vakuumrøret (undgår forurening/brud), hurtigere temperaturstigning og højere varmeeffektivitet.
Installation: Ingen begrænsninger for installationshøjde; understøtter trykkompenseret drift for en bedre bruseoplevelse.

6. Hvilke modeller af Inner Light-Focusing-solkollektoren er tilgængelige, og hvad er deres primære forskelle?

Der findes tre primære modeller: JUS 14-84/47, JUS 16-84/47 og JUS 20-84/47. Deres væsentligste forskelle ligger i antallet af vakuumrør (henholdsvis 14, 16 og 20), vægten (50 kg, 59 kg og 76 kg), ydre mål, kollektorernes kapacitet (2,59 L, 2,95 L og 3,69 L) samt samlede/åbnings-/absorberarealer (f.eks. samlet areal: 3,42 m², 3,86 m² og 4,74 m²).

7. Hvilke miljøforhold kan denne kollektor klare?

Den har en stærk miljøtilpasningsevne: 1) Koldbestandighed ned til -40 °C og lufttørretemperaturbestandighed ikke lavere end 400 °C; 2) Haglbestandighed (modstår hagl med en diameter på 2,5 cm eller mindre); 3) Skal og ramme er fremstillet af forzinket stål, og halen er fremstillet af nylon, hvilket sikrer god aldringsbestandighed.

8. Kan flere indre solfangere med lysfokusering anvendes sammen, og hvilket arbejdsmiddel bruger den?

Ja, solfangeren kan installeres enten alene eller forbundet i serie eller parallel for at opfylde større varmebehov. Dens arbejdsmiddel er propylenglykol, som anvendes i U-røret til effektiv varmeoverførsel, og systemet opererer ved en nominel tryk på 0,6 MPa.

Kerneteknologisk support:
Den indre fokuserende vakuumrør har en speciel konstruktion, der øger varmesamleområdet med ca. 20 % i forhold til almindelige vakuumrør. Takket være den kombinerede virkning af den indre fokuserende spejloverflade reduceres varmetab med 1/3, så temperaturen i direkte sollys kan overstige 330 °C.

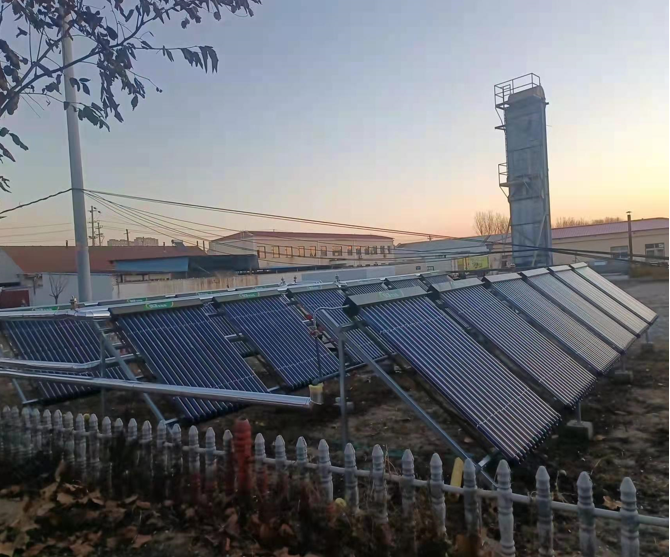

1. Industriel anvendelse af termisk olie i oliefelter – casestudie

1.1 Solvarmeanvendelse på Shengli-oliefeltet – erstatning af elektrisk opvarmningsovn på 20 kW

1.2 Solvarmeanvendelse på Shengli-oliefeltet

1.3 Solvarmeanvendelse på Shengli- og Liaohe-oliefelterne – erstatning af elektrisk opvarmningsovn på 20 kW

2. Præcisionsindustriel opvarmningsprojekt i Qingdao Enliwang – erstatning af elektromagnetisk opvarmningsovn på 100 kW

To produktionslinjer kører 24 timer i døgnet med brug af varme, primært for at sikre, at varmtvandsbeholderen holdes ved 65 ± 2 °C. Varmtvandsudvekslingsbeholdere: 12 pr. produktionslinje, samlet volumen 4500 liter; samlet volumen for begge produktionslinjer er 9000 liter; opvarmningsbelastning: 60 kW/t.

Tilføj 6,5 m³ varmt vand (15 m³ koldt vand) dagligt (temperaturen stiger til 65 °C), opvarmningsbelastning: 16 kW/t;

Vandet i vasken på produktionslinjen udskiftes én gang om ugen; 9000 L koldt vand ved 15 ℃ opvarmes til 65 ℃, og opvarmningstiden overstiger ikke 4 timer (den oprindelige proces anvendte en elektromagnetisk opvarmningsovn fra part A, men efter opgraderingen leveres varmt vand direkte til varmevekslertanken for varmt vand), med en opvarmningsbelastning på 523 kWh pr. cyklus. Den gennemsnitlige daglige opvarmningsydelse er 100 kW, og det daglige elforbrug er >2400 kWh.

Projektet blev taget i drift i oktober 2024 med en systemkonfiguration bestående af 110 stk. koncentrerede U-formede rørkollektorer med 28 rør hver og en samlet kollektorareal på 708,4 m². Efter projektets gennemførelse er energibesparelseseffekten betydelig, med en energiudskiftningsrate på >60 %.

Bemærk: Anden fase af projektet blev afsendt den 26. januar 2026 og er i øjeblikket under opførelse.

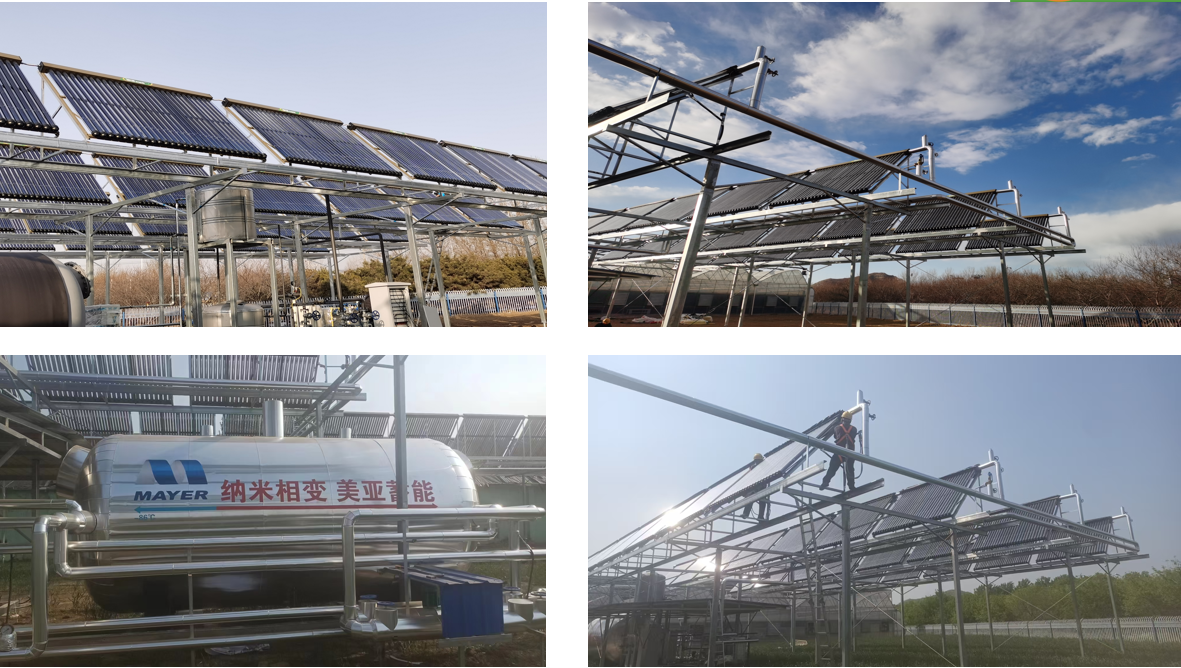

3. Kina Akademiet for Landbrugsvidenskab – Industriel varmeprojekt til opvarmning af drivhuse

Solenergi + faseændringsenergilagring til industrielle opvarmningsprojekter, der leverer varmt vand over 70 grader Celsius til tanken til faseændringsenergilagring, hvilket genererer faseændringsvarmelagring for at løse vinteropvarmningsproblemet for drivhusorkester

48 sæt koncentrerende solfangere på Taiyuan-basen, 60 sæt koncentrerende solfangere på Beijing-basen

Muliggør fjernovervågning i realtid via mobiltelefoner samt detektering af forskellige data, såsom varmeproduktion og energiforbrug, så kunderne direkte kan opleve energibesparelseffekterne.
