Binnelandse Lig-fokus-vakuum-buis U-pyp-sonversamelaar

Binnelandse Lig-fokus-vakuum-buis U-pyp-sonversamelaar

Demax Binneligte-fokusserende Vakuum-buis U-buis Sonversamelaar

'n Midtemperatuur-sonversamelaar wat hoofsaaklik vir ruimteverwarming, huishoudelike warm water of voorverhitting (bv. vir sonlugversorging) gebruik word.

Dit is 'n midtemperatuur-versamelaar wat 90℃ warm water genereer.

'n Nie-sentriese vakuum-buis (nie konsentries nie) met 'n ingeboude paraboliese weerkaatsende oppervlak.

Die versamelaar kan afsonderlik geïnstalleer word of saamgevoeg word om groter hittebehoeftes te bevredig.

Inleiding
Struktuur en Werkingsbeginsel
Tegniese parameter
RFQ
Aansoek Geval
Aanbeveel

Gedrukte Inner-verligting U-pyp Sontermiese Versamelaar

Betroubare sontermiese oplossing vir residensiële en kommersiële toepassings

As 'n vertroude een-stopsverskaffer van nuwe energieprodukte en -oplossings, ontwerp ons U-pyp Sontermiese Versamelaars vir hoë doeltreffendheid, alweer-betroubaarheid en langtermynprestasie ontwerp vir onder-druk sonwarmwaterstelsels, lewer hierdie versamelaar konsekwente hitte-uitset vir residensiële komplekse, hotelle, hospitale en industriële prosesverhitting (IPH)-projekte wêreldwyd.

Kernvoordeliges

Uitstekende Termiese Doeltreffendheid
- Selektiewe absorpsiebekleding met sonabsorpsie ≥0,956 en termiese emissiwiteit ≤0,049 ; minimale prestasievermindering (≤2,1% na 2000 ure ouerwording).
- Aluminium 3003 vin met hoë termiese geleidingsvermoë verseker vinnige hitte-oordrag vanaf die geëvakuëerde buis na die U-buis.
- Lewer 68%–73% onmiddellike doeltreffendheid onder standaardtoetsvoorwaardes, wat tradisionele platplaatversamelers met 5–8 persentasiepunte oortref.
Robuuste beskerming teen bevriesing en lekkasie
- Droë-buisontwerp : Geen water binne die geëvakuëerde buise nie — elimineer die risiko van bevriesing by lae temperature en kalkafsettings wat die doeltreffendheid met tyd verminder.
- Kompatibel met vriespuntverlager-koelmiddels vir stabiele bedryf in koue klimaatgebiede.
- Stywe, gelasde koperverbindinge (geen silikoonringe nie) voorkom lekkasies en faling as gevolg van ouerwording, wat 'n dienslewe van 10 jaar of meer verseker .
Stelselbetroubaarheid en maklike onderhoud
- Onafhanklike U-buiskringe: Die stelsel bly bedryf selfs as een geëvakuëerde buis beskadig is, wat stilstandtyd vir onderhoud verminder.
- Bedryf onder druk (tot 6 Bar ) vir stabiele waterdruk en konsekwente warmwatervoorsiening.
- Modulêre ontwerp laat buigsame parallelle/reekse-verbindings toe om die stelsel na behoefte te vergroot vir projekte van enige grootte.
Veelsydige Installasie
- 0–90° installasie-vlekskiktheid : Geskik vir dakmontasie, grondmontasie en balkonmuurmontasie (vertikaal/horisontaal).
- Liggewig-aluminiumlegeringraam met korrosiebestandheid vir buiteluggebruik in harsh omgewings.
- Voor-gemonteerde manifolde verminder tyd en foute tydens installasie op die werf.

Struktuur

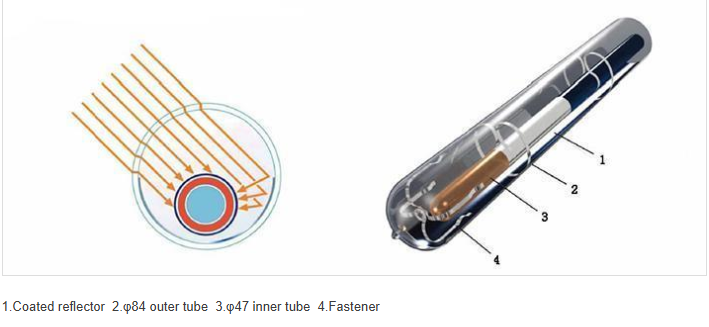

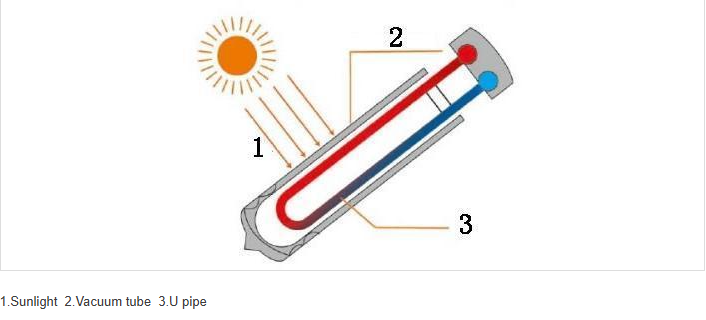

Werkingprinsip

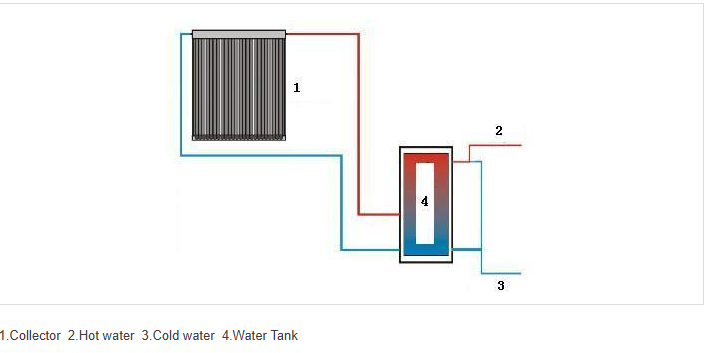

Die sonlig skyn op die buitekant van die vakuum-buis sowel as die ingeboude spieël om terug te weerkaats

na die buitekant van die vakuum-buis. Sonlig word dan deur die volledig glasvakuum-buis geabsorbeer en

omgeskakel na hitte-energie wat dan deur die vin na die U-buis oorgedra word om die hitte-oordrag

medium binne-in die U-buis te verhit. Die hitte-energie word dan na die water in die watersilinder vervoer.

Die parameters van die vakuum-buis & sonkollekteur

Lengte	2100mm
Deursnee van buitebuis	84mm
Dikte van buisie buite	2.0mm
Deursnee van binnebuis	47mm
Dikte van binnebuis	1.6mm
Materiaal	Hoë Borosilikaatglas 3.3
Son-oordragverhouding	≥92%
Selektiewe bedekkingtipe	ALN/AlN-SS/Cu
Absorpsieverhouding	≥94%
Vakuumgraad (Pa)	≦5,0 × 10 ^-4
Maksimumtemperatuur	250-320℃
Hitteverlies (W/m².℃)	≦0.65
Nomynuele Druk	0.6Mpa

Spesifikasie van versamelaar	DMJUS 14-84/47	DMJUS 16-84/47	DMJUS 20-84/47
Spesifikasie van vakuum-buis	ф84/47X2100MM	ф84/47X2100MM	ф84/47X2100MM
Aantal vakuum-buise	14	16	20
Gewig	50kg	59KG	76kg
Oorsig dimensie	1554X2200X158MM	1754X2200X158MM	2154X2200X158MM
Kapasiteit van versamelaar	2,59 L	2,95 L	3,69 L
Vloei L/(min·m²)	0.6-1.2	0.6-1.2	0.6-1.2
Tipe versamelaar	Aluminium U-pyp	Aluminium U-pyp	Aluminium U-pyp
Isolatiemateriaal	Glasvezel	Glasvezel	Glasvezel
Werkende medium	Propylene Glycol	Propylene Glycol	Propylene Glycol
Gespesifiseerde druk	0.6Mpa	0.6Mpa	0.6Mpa
Totale oppervlakte	3.42㎡	3.86㎡	4.74㎡
Openingarea	2.27㎡	2.60㎡	3.25㎡
Absorberarea	1.336㎡	1.526㎡	1.908㎡
Dopmateriaal	Aluminium profiel	Aluminium profiel	Aluminium profiel
Raam Materiaal	Versinkte staalplaat	Versinkte staalplaat	Versinkte staalplaat
Staartstukmateriaal	Nylon	Nylon	Nylon
Versamelaar-onderskakeling	3/4" koppelnoot	3/4" koppelnoot	3/4" koppelnoot
Maksimum werks temperatuur	240℃	240℃	240℃

RFQ

1. Wat is 'n Innerlike Lig-Fokusserende Sonversamelaar en uit watter kernkomponente bestaan dit?

Dit is 'n middeltemperatuur-sonversamelaar wat hoofsaaklik vir ruimteverwarming, huishoudelike warm water of voorverhitting (byvoorbeeld vir sonlugverkoeling) gebruik word. Sy kernkomponente sluit in 'n versamelbuis, innerlike lig-fokusserende vakuumbuise, U-buise, monteer-raamwerke en 'n buis-onderste rak.

2. Wat is die sleutelspesifikasies van die vakuumbuis in hierdie versamelaar?

Die vakuumbuis het 'n buitebuisdeursnee van 84 mm, 'n binnebuisdeursnee van 47 mm en 'n lengte van 2100 mm. Dit is vervaardig van borosilikaatglas 3.3, met 'n sonsendingskoers ≥0,92, 'n absorpsie-verhouding ≥0,94, 'n vakuumgraad <5,0×10⁻⁴ Pa en 'n maksimum temperatuurweerstand van 250–320 ℃.

3. Hoe werk die Innerlike Lig-Fokusserende Sonversamelaar om water te verhit?

Sonlig tref die buitekant van die vakuum-buis; terselfdertyd word sonlig wat op die ingeboude gecoate weerkaatsingsoppervlak (paraboliese spieël) val, na die buitekant van die vakuum-buis weerkaats. Die volglas-vakuum-buis absorbeer sonlig en skakel dit om na hitte, wat dan deur vinne na die U-buis oorgedra word. Die hitte verwar dan die hitte-oordragmedium (propileenglikool) in die U-buis, en laastens word die hitte-energie na die water in die stoor tenk oorgedra.

4. Watter temperatuurreeks kan hierdie versamelaar bereik, en wat maak dit doeltreffend?

Dit is 'n middeltemperatuur-versamelaar wat 80–90 ℃ warm water genereer. Sy hoë doeltreffendheid kom van twee sleutelkenmerke: 1) Ingeboude gecoate weerkaatsingsoppervlakke binne-in die vakuum-buis wat sonlig fokus op die binnebuis om hitte-absorpsie te verbeter; 2) U-buis hitte-oordragtegnologie wat hitteverlies verminder, met 'n hitte-doeltreffendheid van tot 60% by 90 ℃ (drie keer so hoog as gewone vakuum-buise) en 'n konsentrasieverhouding van 2,2.

5. Watter voordele het dit bo tradisionele volledig-glas geëvakuëerde buisversamelaars?

Strukturele verskil: Dit is 'n nie-sentriese vakuum-buis (nie konsentries nie) met 'n ingeboude paraboliese weerkaatsende oppervlak, terwyl tradisionele eenhede konsentries is sonder weerkaatsers.
Prestasie: Geen water in die vakuum-buis nie (vermy besoedeling/breuk), vinniger temperatuurverhoging en hoër hitte-doeltreffendheid.
Installasie: Geen beperking op installasiehoogte nie; ondersteun gedruk-gebaseerde bedryf vir 'n beter badervaring.

6. Watter modelle van die Inner Light-Focusing Solar Collector is beskikbaar en wat is hul hoofverskille?

Drie hoofmodelle is beskikbaar: JUS 14-84/47, JUS 16-84/47 en JUS 20-84/47. Hul sleutelverskille lê in die aantal vakuum-buise (onderskeidelik 14, 16 en 20), gewig (50 kg, 59 kg, 76 kg), buitelynsafmetings, versamelaarkapasiteit (2,59 L, 2,95 L, 3,69 L) en totale/opening/absorberoppervlaktes (bv. totale oppervlakte: 3,42 m², 3,86 m², 4,74 m²).

7. Watter omgewingsomstandighede kan hierdie versamelaar weerstaan?

Dit het 'n sterk omgewingsaanpasbaarheid: 1) Anti-koue-weerstand tot -40 ℃ en lugdroogtemperatuur-weerstand nie laer as 400 ℃ nie; 2) Anti-hael-impak (weerstaan hael met 'n deursnee van 2,5 cm of kleiner); 3) Die dop en raam is van versterkte staal gemaak, en die stertstuk is van nylons, wat goeie ouderdomsweerstand verseker.

8. Kan verskeie Innerlike Lig-Fokussonnesameleiers saam gebruik word, en watter werkmedium gebruik dit?

Ja, die sameleier kan afsonderlik geïnstalleer word of saam gekoppel word om aan groter hittebehoeftes te voldoen. Sy werkmedium is propileenglikool, wat in die U-buis gebruik word om hitte doeltreffend oor te dra, en die stelsel werk teen 'n nominaledruk van 0,6 MPa.

Kern-tegnologie-ondersteuning:
Die interne fokus-vakuum-buis het 'n spesiale struktuur wat die hitte-insamelingsarea met ongeveer 20% vergroot in vergelyking met gewone vakuum-buise. Met die gekombineerde effek van die interne fokus-spieëloppervlak word hitteverlies met 'n derde verminder, sodat die temperatuur onder direkte sonskyn 330 ℃ kan oorskry.

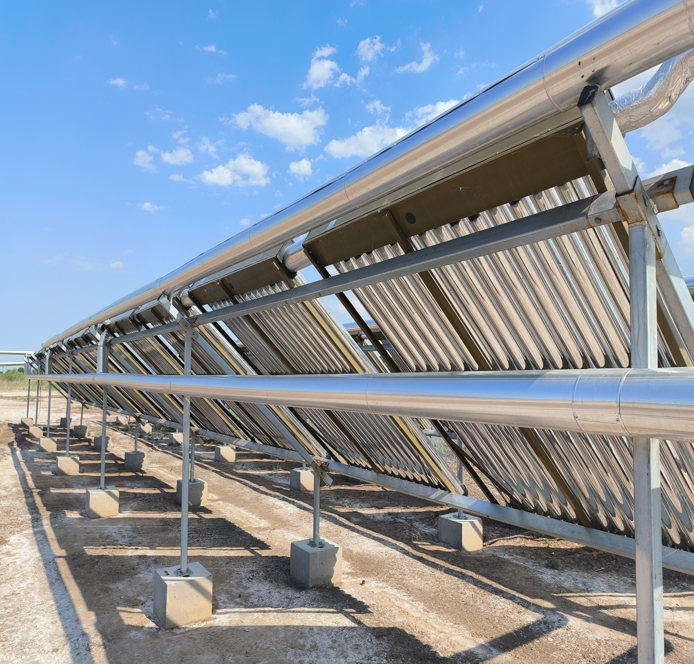

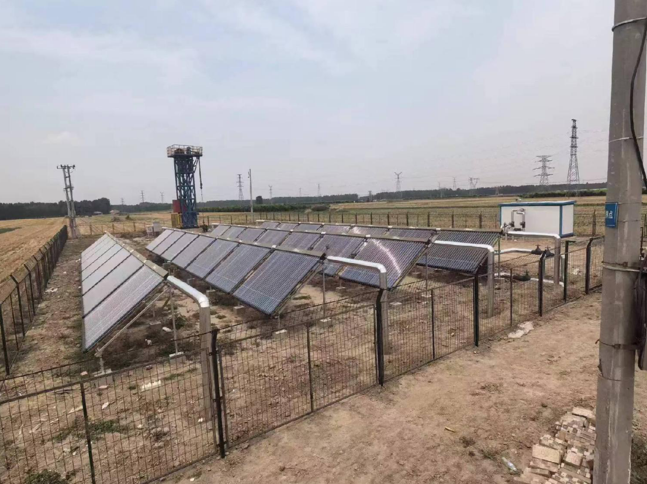

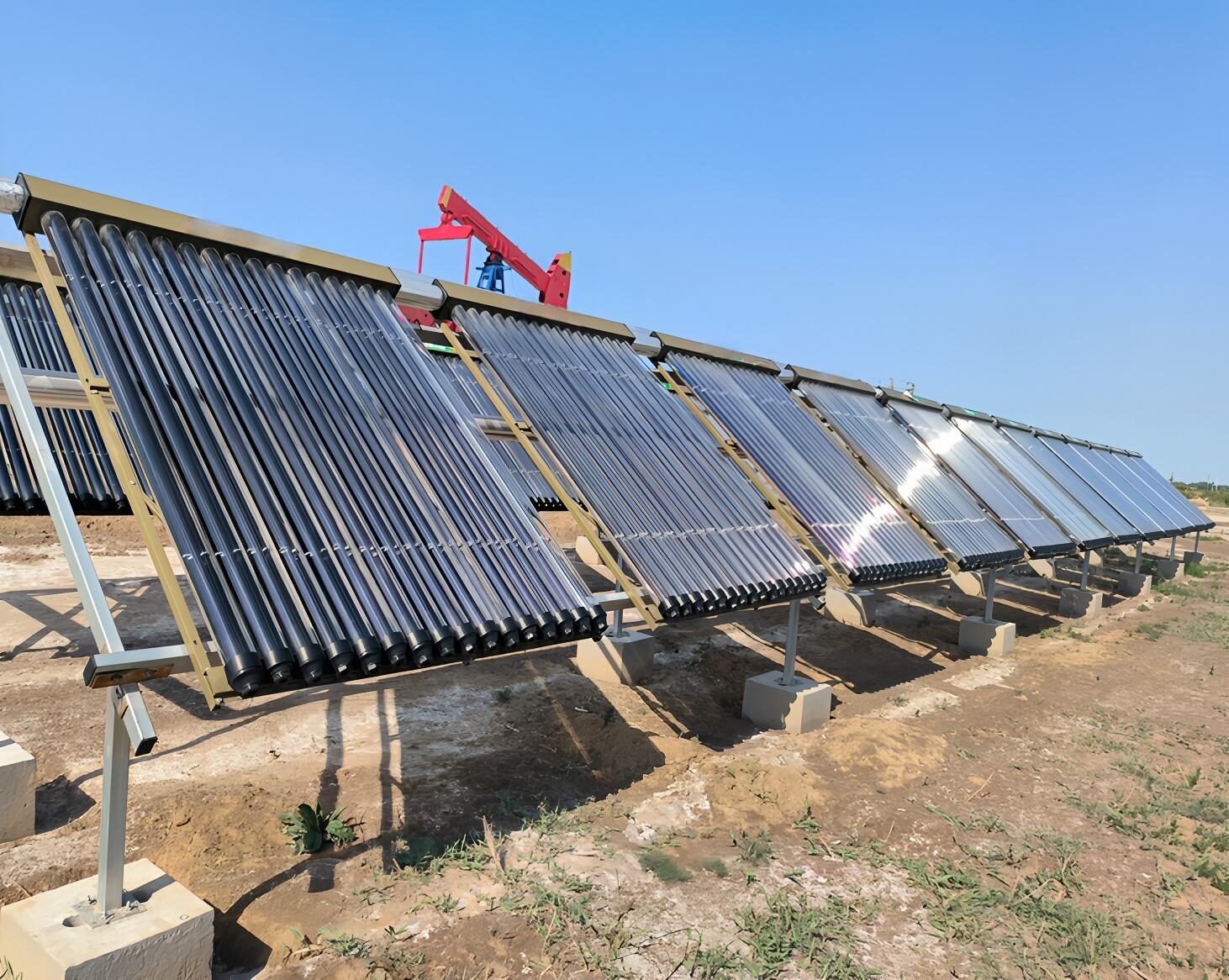

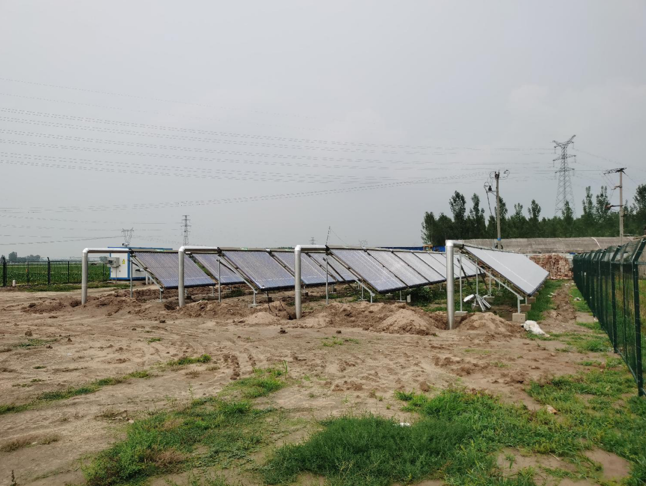

1. Industriële Toepassingsgevalstudie vir Termiese Olievelde

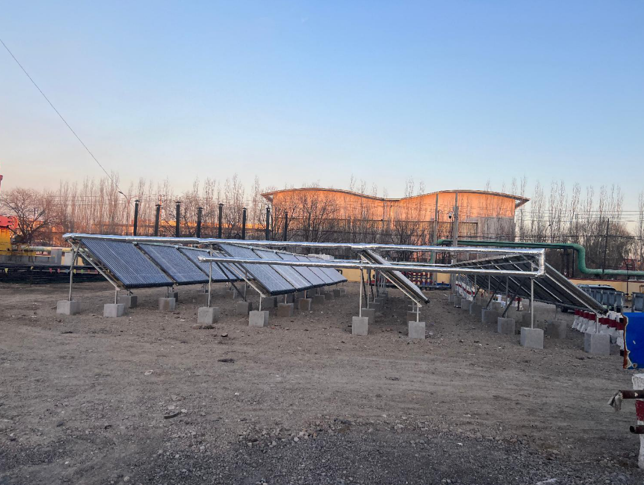

1.1 Shengli-olieveld se Sontermiese Toepassing – Vervanging van ’n 20 kW Elektriese Verhitingsketel

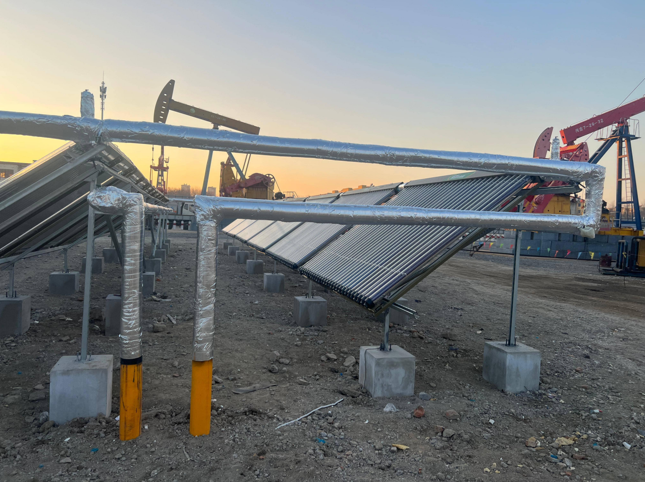

1.2 Shengli-olieveld se Sontermiese Toepassing

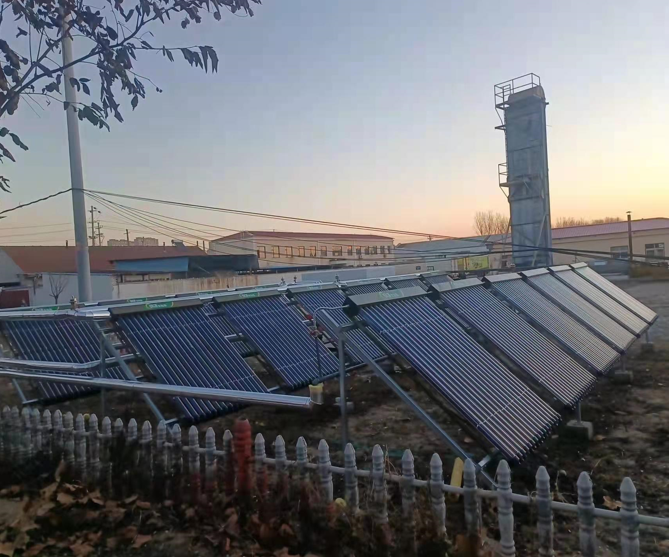

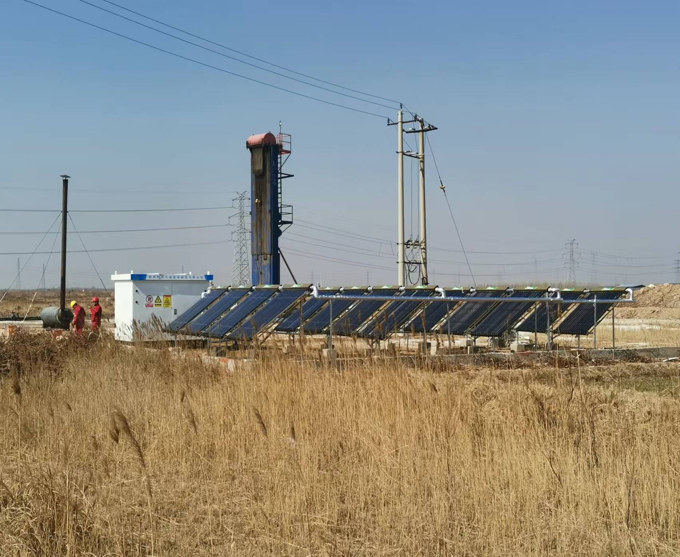

1.3 Shengli- en Liaohe-olievelde se Sontermiese Toepassing – Vervanging van ’n 20 kW Elektriese Verhitingsketel

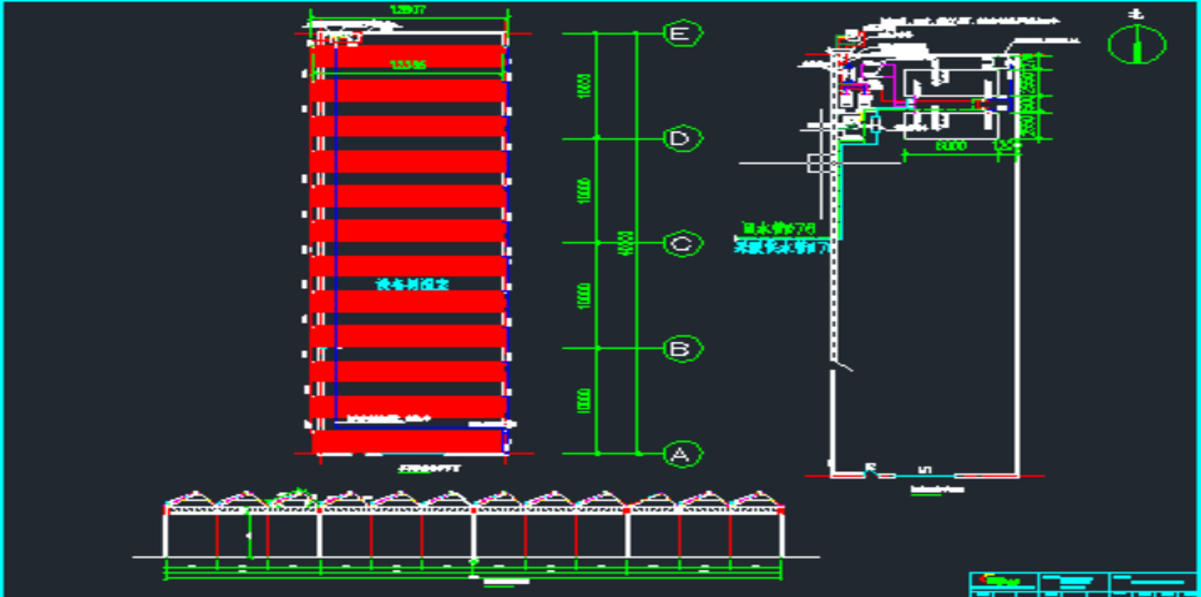

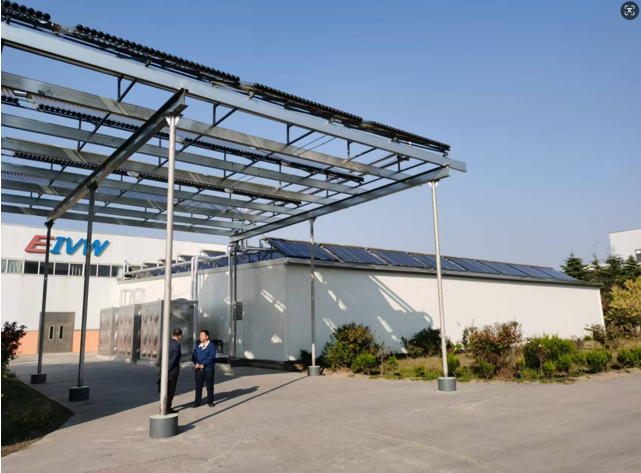

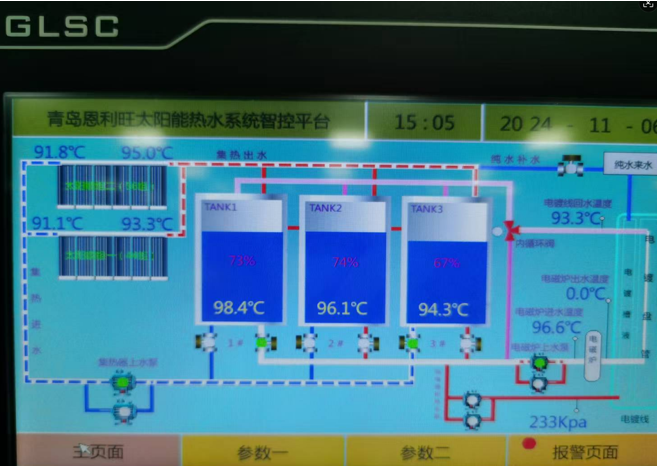

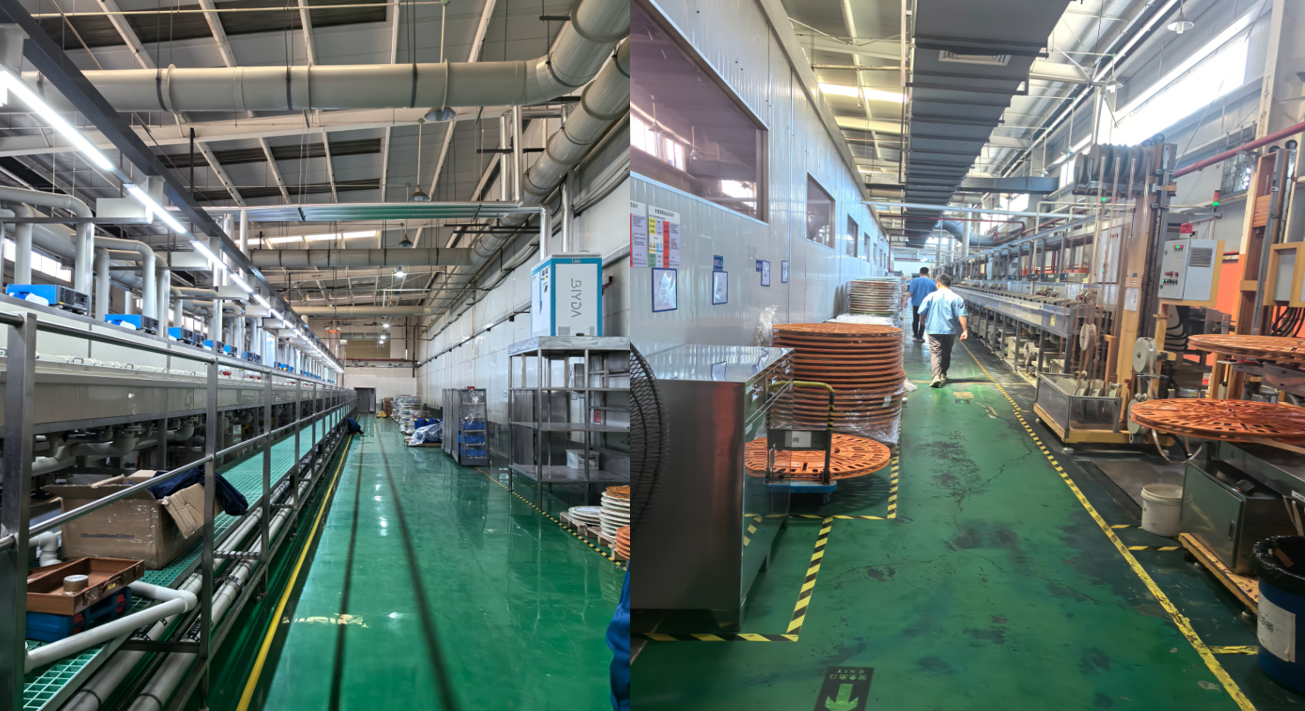

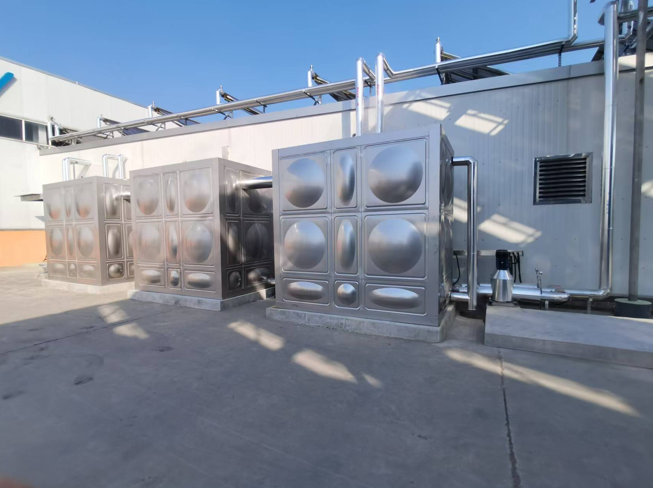

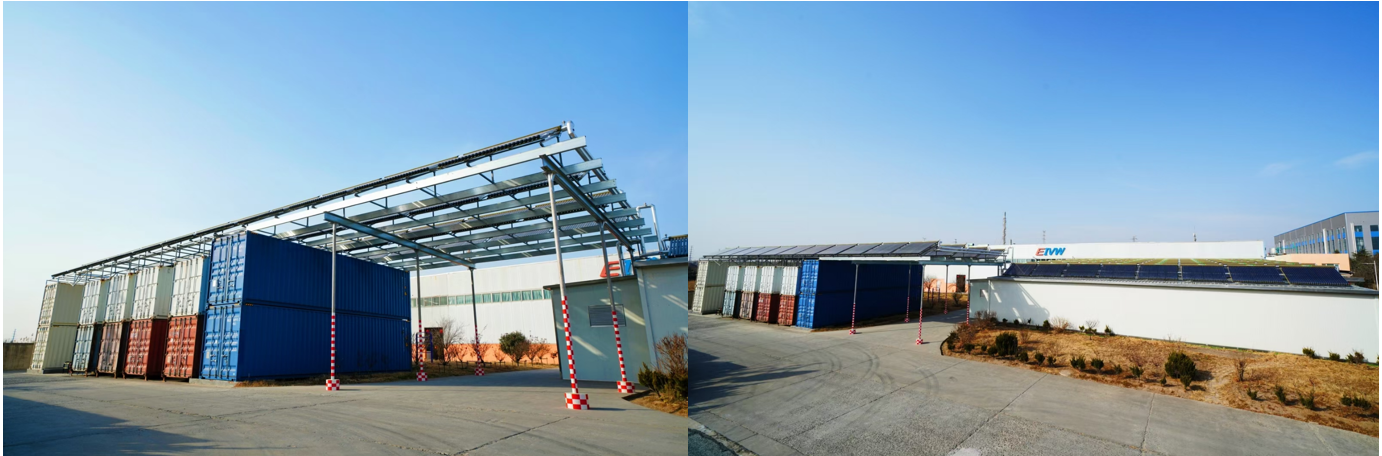

2. Qingdao Enliwang se Presisie-Industriële Verhittingsprojek – Vervanging van ’n 100 kW Elektromagnetiese Verhitingsketel

Twee vervaardigingslyne werk 24 uur per dag met behulp van hitte, hoofsaaklik om te verseker dat die warmwaterreservoir by 65 ± 2 °C bly; watertemperatuur: 12 warmwateruitruiltenks per vervaardigingslyn, totale volume 4500 liter; totale volume van tenks vir twee vervaardigingslyne is 9000 liter, verhitingsbelasting 60 kW/uur;

Voeg elke dag 6,5 m³ warm water (15 m³ koue water) by (temperatuur styg na 65 °C), verhitingsbelasting 16 kW/uur;

Die water in die produksielyn se spoelbak word een keer per week vervang; 9000 L van 15 ℃ koue water styg tot 65 ℃. Die verhittingstyd duur nie meer as 4 uur nie (die oorspronklike proses het 'n elektromagnetiese verhitingsovens van Party A gebruik, maar na die opgradering word warm water direk na die warmwater-uitruiltenk verskaf), met 'n verhitingslas van 523 kWh per siklus. Die gemiddelde daaglikse verhitingskrag is 100 kW en die daaglikse elektrisiteitsverbruik is >2400 kWh.

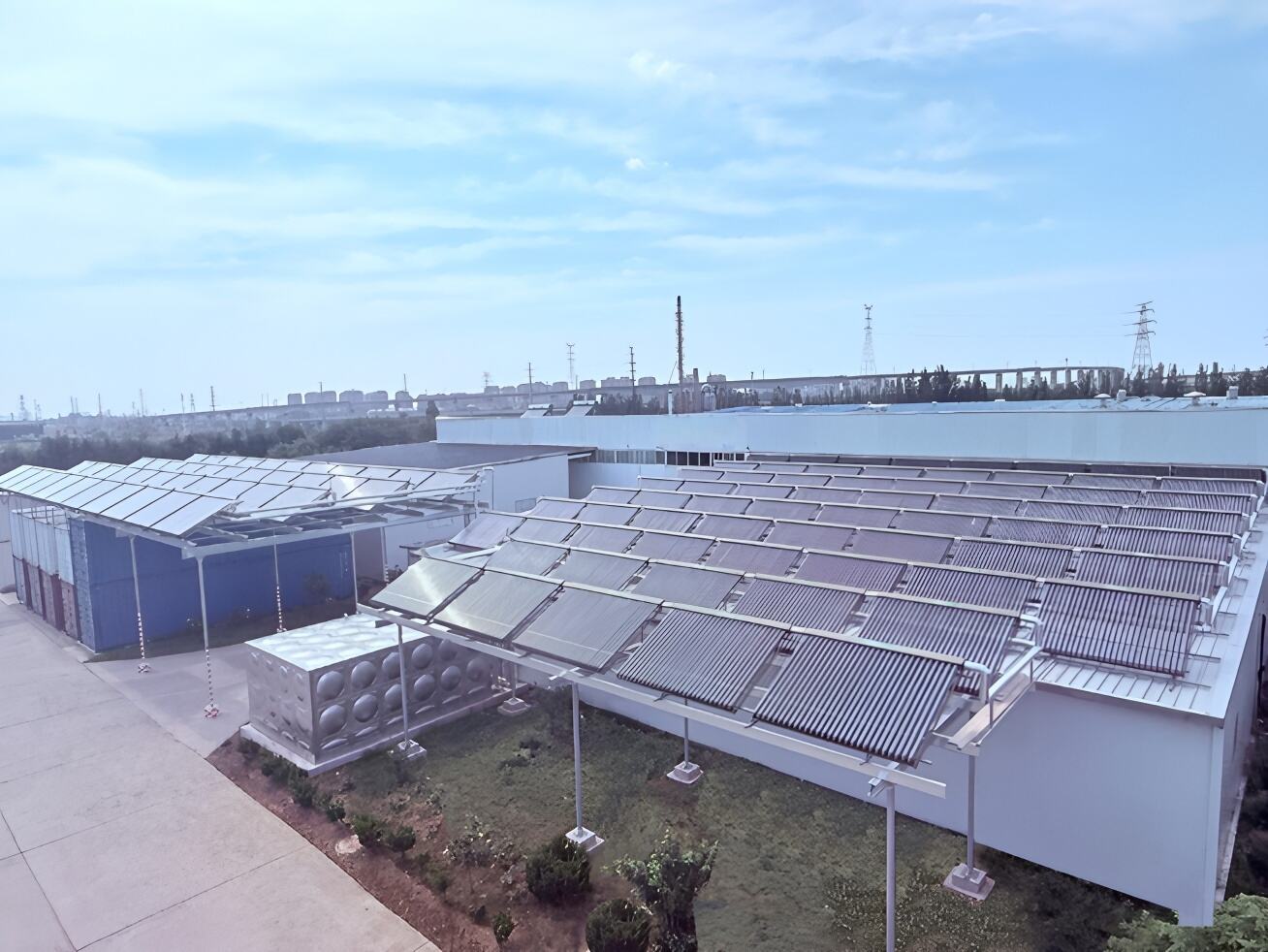

Die projek is in Oktober 2024 in werking gestel, met 'n stelselkonfigurasie van 110 eenhede van 28-buis gekonsentreerde U-vormige buisversamelaars, met 'n totale versamelarea van 708,4 m². Na die uitvoering van die projek is die energiebesparings-effek beduidend, met 'n energievervangingskoers van >60%.

Let wel: Die tweede-fase-projek is op 26 Januarie 2026 versend en is tans onder konstruksie.

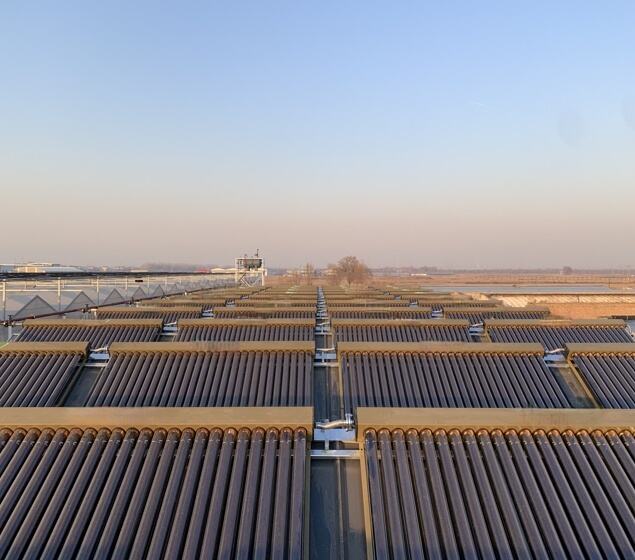

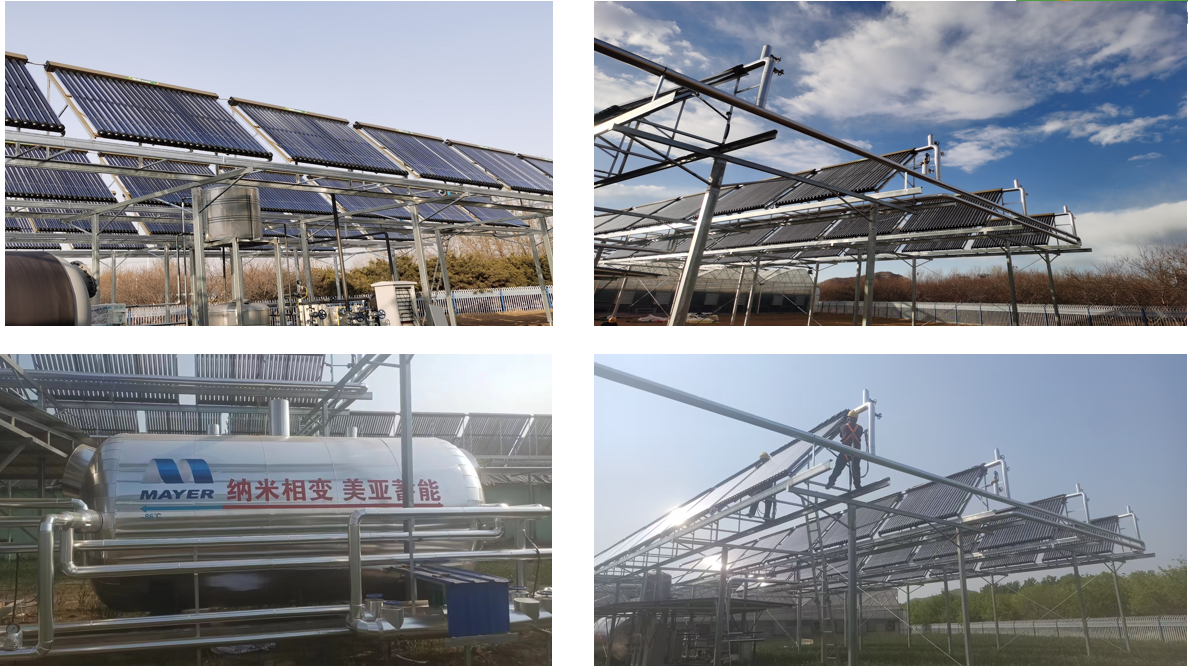

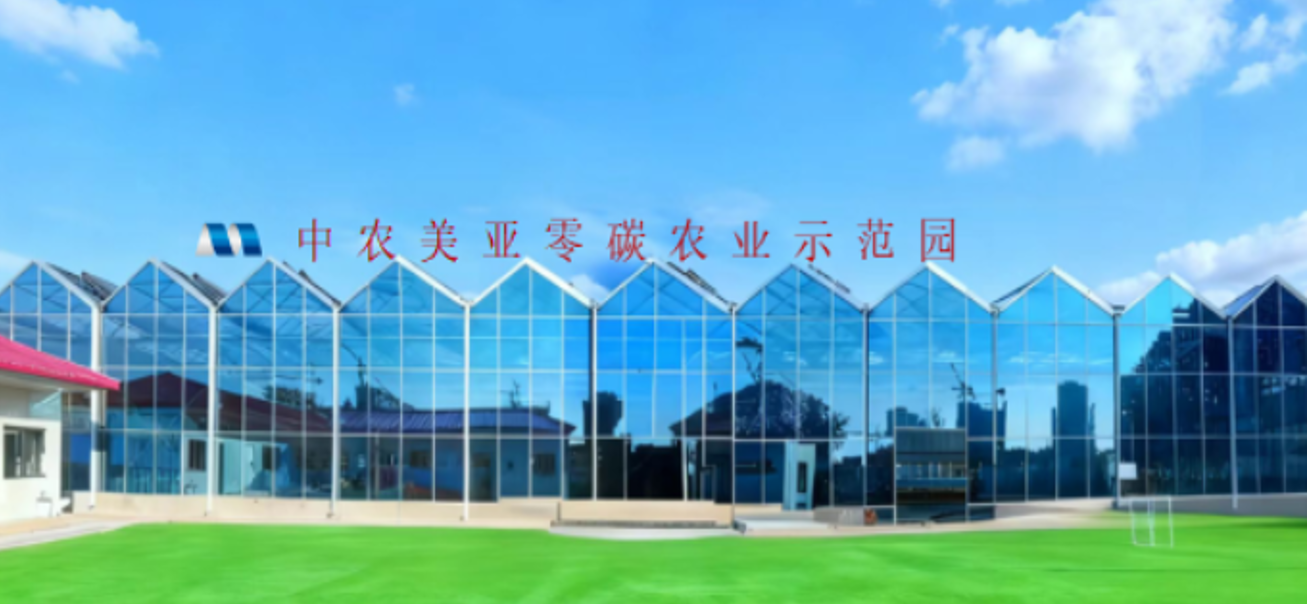

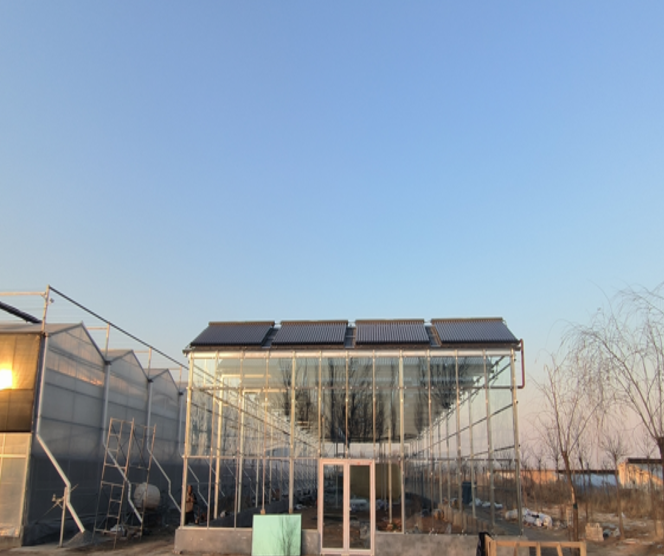

3. China Akademie vir Landbouwetenskappe – Verhittingsprojek vir groentetuinindustriële hitte

Sonkrag- en fasewisselingsenergie-opslag-industriële verhittingprojek wat warm water bo 70 grade Celsius aan die fasewisselingsopslagtenk verskaf, wat fasewisselingshitte-opslag genereer om die winterverhittingsprobleem vir serkuim-orkideeë op te los

48 stelle konsentreerder sonversamelaars by die Taiyuan-basis; 60 stelle konsentreerder sonversamelaars by die Beijing-basis

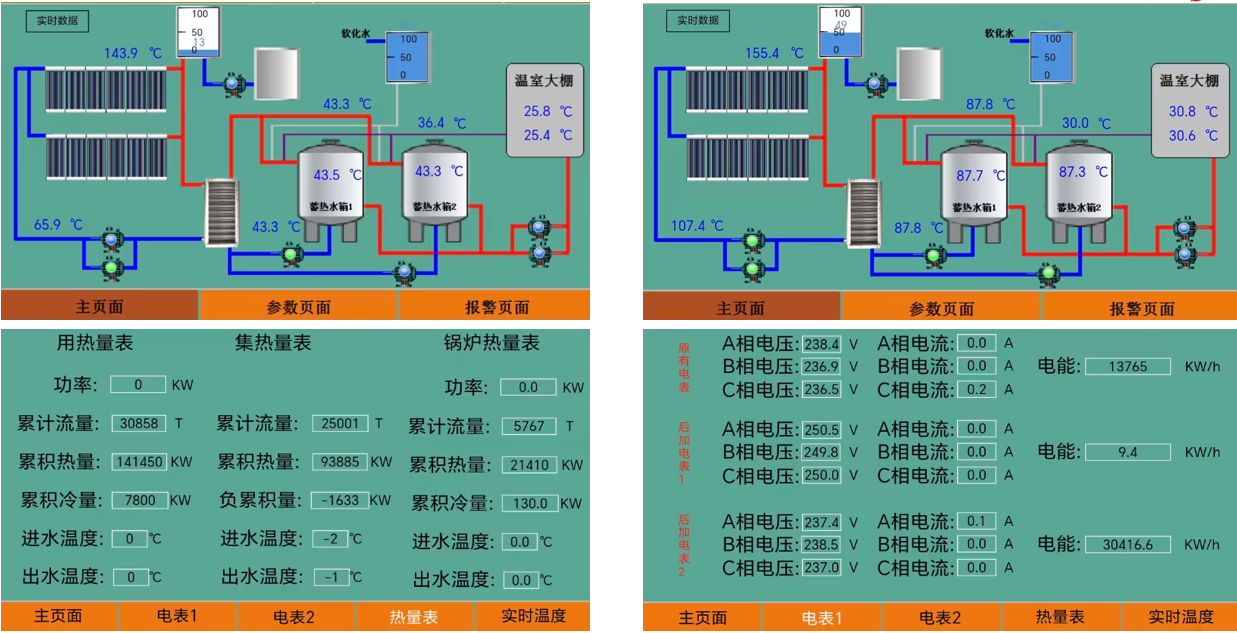

Stel verre, werklike tyd-monitering vanaf selfone moontlik, sowel as die opsporing van verskeie data soos hitteproduksie en energieverbruik, wat kliënte in staat stel om die energiebesparings-effekte direk te ervaar.
