FOTOVOLTAISK DIREKTEDRIVEN VARMEMPEL SERIES
Innovativ teknologi til direkte drift med solcellepaneler (ingen omformer nødvendig)
Indbygget styringsmodul til solceller med MPPT
Dobbeltstrømforsyning (AC-net + DC-solcelle) med intelligent omskiftning
Flerefunktionel (integrerer opvarmning, køling og fremstilling af varmt vand til husholdning)

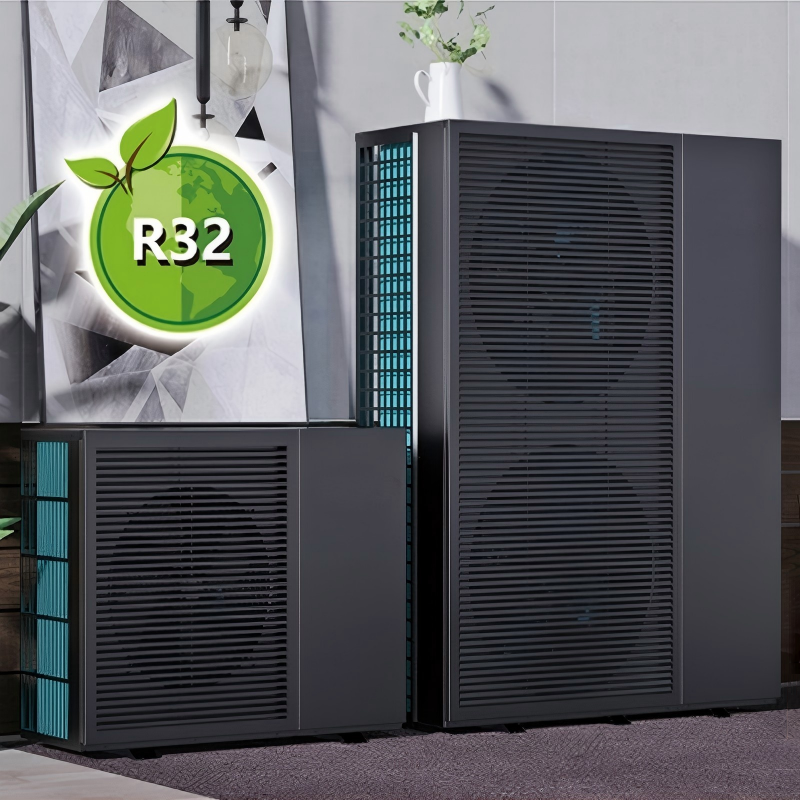

Anvender R32-kølemiddel
- Introduktion
- Hovedfunktioner
- Specifikationer
- Anbefales
Produktintroduktion

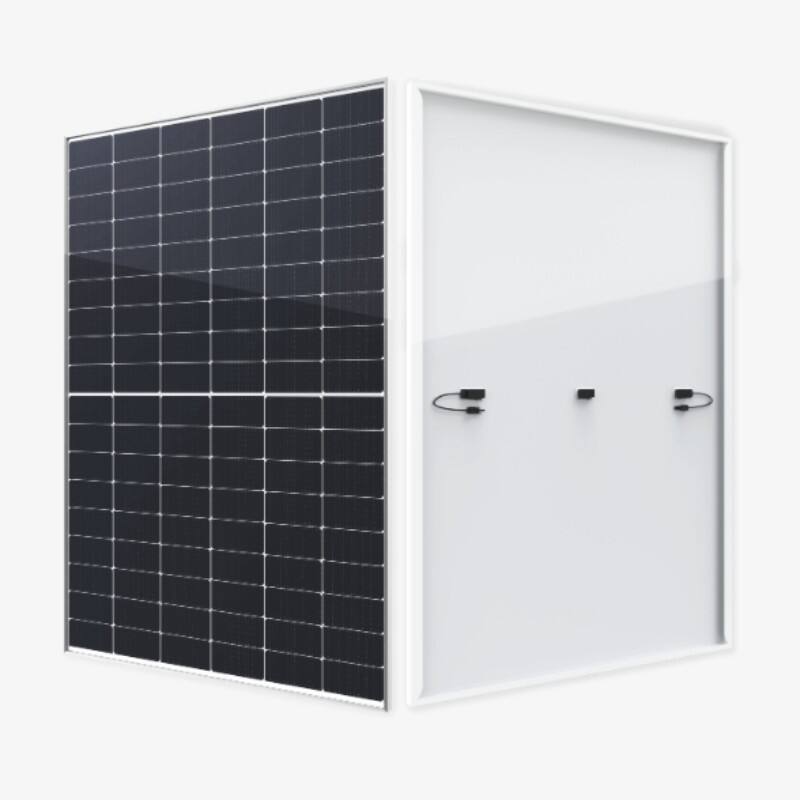

Demax’ solcelledrevet varmepumpe serie fungerer ved hjælp af innovativ solcelledrevet teknologi: En jævnstrøm genereret af solpaneler anvendes direkte til at drive varmepumpens kompressor via jævnstrøms serieopspændingsteknologi (ingen inverter kræves). Den integrerer en indbygget solcellekontrolenhed med maksimal effektpunktsopsporing (MPPT) (for at opretholde solpanelernes optimale ydelse) og intelligent dual-strømforsyning (AC-net & DC-solceller) med omkobling (for at sikre stabil strømforsyning), samt understøtter multifunktionsanvendelser (opvarmning, køling, varmt brugsvand).
Hovedfunktioner
| Principmodul | Funktionsmekanisme |
| Solcelledrevet teknologi | Jævnstrøm fra solpaneler driver direkte varmepumpens kompressor via jævnstrøms serieopspændingsteknologi (ingen inverter kræves). |
| Solcellekontrolmodul | Indbygget modul med Maximum Power Point Tracking (MPPT) teknologi: overvåger solpanelers spænding/strøm og justerer automatisk til optimale værdier for at opretholde maksimal effektudgang under varierende lysforhold. |
| Dobbeltstrøms intelligent omkobling | Understøtter AC-net og DC-fotovoltaisk input: skifter strømkilder i realtid baseret på fotovoltaisk output (anvender fotovoltaisk strøm først; supplerer med netstrøm, når PV-output er utilstrækkeligt) for at sikre stabil og uafbrudt drift. |
| Kernefunktioner | Kernefordele | Anvendelsesscenarier |
| 1. Innovation i direkte fotovoltaikdrevet teknologi (kræver ingen inverter) | 1. Reducerer startinvesteringen med 10-15 % (eliminerer behovet for inverter og selvstændig PV-strømforsyningsudstyr) | 1. Varmeforsyning om vinteren |
| 2. Indbygget fotovoltaikstyringsmodul med MPPT | 2. Sikrer, at solpaneler konsekvent fungerer ved maksimal effektudgang under varierende lysforhold (via MPPT) | 2. Køleforsyning om sommeren |
| 3. Dobbeltstrøms (AC-net + DC-fotovoltaisk) intelligent omkobling | 3. Maksimerer udnyttelsen af PV-effekt (sparer op til 90 % energi i nogle scenarier) samtidig med sikring af uafbrudt drift (via dobbeltstrømsomkobling) | 3. Produktion af varmt vand til husholdningerne hele året rundt |
| 4. Multifunktional (integrerer opvarmning, køling og produktion af varmt vand til husholdningerne) | 4. Forbedrer den samlede energieffektivitet via multifunktionel brug hele året (maksimerer fordelene ved PV-effekt) | - |
| 5. Bruger kuldemediet R32 | - | - |
Specifikationer
| Modelnavn for udendørs enhed | 8KW | 10kW | 12KW | 14KW | 16KW | 20KW | ||
| JHL-030XI D2E1R3-A |
JHL-040XI D2E1R3-A |
JHL-050XI D2E1R3-A |
JHL-050X/ D2E1R3-B |
JHL-060XI D2E1R3-A |
JHL-080XI D2E1R3-B |
|||
| Effekt forsyning | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | 220-240/1/50 | ||
| opvarmning 1 | Kapacitet | kW | 8.3(3.31-8.51) | 9.5(3.81-10.25) | 12.1(5.58-12.52) | 14.5(5.92-14.61) | 15.9(6.43-16.52) | 19.5(7.49-19.81) |
| Bedømt indgang | kW | 1.75 | 2.05 | 2.55 | 3.15 | 3.53 | 4.35 | |
| COP | 4.74 | 4.63 | 4.75 | 4.6 | 4.5 | 4.48 | ||
| opvarmning 2 | Kapacitet | kW | 8.1 | 10 | 12.3 | 14.1 | 16 | 19.4 |
| Bedømt indgang | kW | 2.1 | 2.67 | 3.32 | 3.92 | 4.57 | 5.5 | |
| COP | 3.85 | 3.75 | 3.7 | 3.6 | 3.5 | 3.53 | ||
| opvarmning'3 | Kapacitet | kW | 7.5 | 9.5 | 11.9 | 13.8 | 16 | 19.3 |
| Bedømt indgang | kW | 2.36 | 3.06 | 3.9 | 4.68 | 5.61 | 6.89 | |
| COP | 3.18 | 3.1 | 3.05 | 2.95 | 2.85 | 2.8 | ||
| køling 1 | Kapacitet | kW | 8.3 | 9.9 | 12 | 13.5 | 14.9 | 19.1 |
| Bedømt indgang | kW | 2.24 | 2.73 | 3.28 | 3.75 | 4.2 | 5.46 | |
| COP | 3.75 | 3.65 | 3.65 | 3.6 | 3.55 | 3.5 | ||
| køling2 | Kapacitet | kW | 7.4 | 8.2 | 11.5 | 12.4 | 14 | 16 |
| Bedømt indgang | kW | 2.6 | 2.9 | 4.2 | 4.77 | 5.5 | 6.37 | |
| COP | 2.84 | 2.83 | 2.73 | 2.6 | 2.55 | 2.51 | ||
| Scop | Vandudløb ved 35 ℃ | A++ | ||||||
| Vandudløb ved 55 ℃ | A++ | |||||||
| Lyd effekt Niveau | dB | 49 | 52 | 53 | 55 | 56 | 58 | |
| Kompressor | TYPENAVN | Panasonic | Panasonic | Panasonic | Panasonic | Panasonic | Panasonic | |
| udendørs tan | Motortype | Dækkende ventilator | Dækkende ventilator | Dækkende ventilator | Dækkende ventilator | Dækkende ventilator | Dækkende ventilator | |
| Antal ventilatorer | 1 | 1 | 1 | 1 | 1 | 1 | ||
| Kuldemedium | R321,4 kg | R321,4 kg | R322,1 kg | R322,1 kg | R322,1 kg | R322,1 kg | ||
| Enhedens dimensioner (B*H*D) | 1185*480*840 | 1185*480*840 | 1285*480*930 | 1285*480*930 | 1285*480*930 | 1285*480*930 | ||
| Pakningsdimensioner (B*H*D) | 1225*550*955 | 1225*550*955 | 1325*550*1070 | 1325*550*1070 | 1325*550*1070 | 1325*550*1070 | ||
| Netto/Gross vægt | kg | 100/125 | 100/125 | 125/150 | 125/150 | 125/150 | 125/150 | |
| Køling +7 ～43 | ℃ | +7~43 | ||||||
| Udendørs luft temperaturinterval |
Opvarmning | ℃ | -30～35 | |||||
| DHW | ℃ | -30～43 | ||||||
| Vandsidevarmeveksler | Type af plade | |||||||
| Vandudløb temperaturinterval |
Køling | ℃ | 7～30 | |||||
| Opvarmning | ℃ | 12～60 | ||||||
| DHW | ℃ | 10～60 | ||||||
