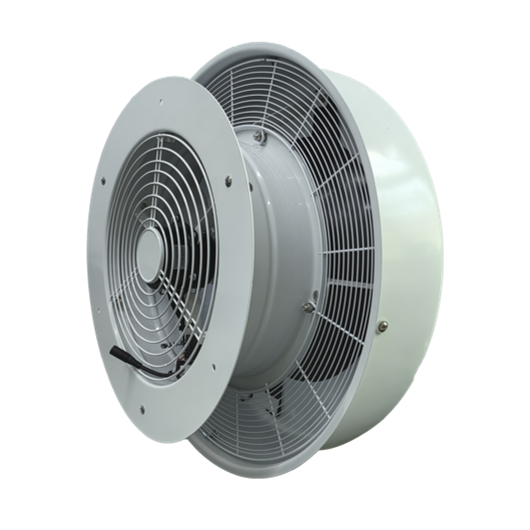

Soltag ventilationssvæv-JBSF-320P
Produktmodel: JBSF-320P
Diameter på cylinder: 320mm
Bredden på botten: 440mm
Udsugningsluftmængde: 2200 m³/h
- Introduktion
- Hovedfunktioner
- Specifikationer
- Anbefales
Produktintroduktion
Kombination af komponenter
Solcellepanel
fløde Dynamik
Karrosseristruktur
Kapper og deflektorer
Ventilatorblad
Vandtæt dæksel i aluminiumslegering
Funktioner
Stærk varmeafledning
Kølderesistent
Integreret design
Høj temperatursmodstand
Vandtæthedsgrad
Korrosionsbestandighed
DC børsteløs frekvensomformer motor
Kombination af komponenter
 |
Aerodynamisk simulering, solcelleegenskaber, DC børsteløs motor – integration af tre tværfaglige teknologier, med mål om at opnå den mest optimale kombination for at maksimere effektiviteten og højeste efficiens. |
Solcellepanel
 |
Anvendelse af 26 V sikkerhedsspændingsforsyning fra solpanel, højtydelses monokrysttinsilicium, højstyrke aluminiumslegering, ramme på 3,2 mm lysdiffuserende bredvinkel afhærdet glas, ensartet lysdensitet |
fløde Dynamik
 |
Udnytter erfaringerne fra design af flyvinger, vingerprofiler og propeller, hvor simulering og efterudvikling udføres ved brug af teknologier som CFD-netværksdeling, CATIA-design, osv. Efter adskillige generationer af simulering og design er 3D-fordelingen af luftstrømmen optimalt tilpasset kurven på kappen for at sikre flowegenskaberne i den buede rør, reducere modstandsfor tabet i den buede luftstrøm, forbedre flowstrukturen ved udgangen af det buede rør og opnå højeste mulige effi ciens af luftstrømmen til udendørs området. Maksimal effi ciens |
Karrosseristruktur
 |
Aluminiumlegering dæksel, stål luftstrømsregulering og beslag overflade med UV-beskyttende epoxyharde elektrostatisk pulvercoating høj styrke, korrosionsbestandighed. letvægt, lang levetid. |
Kapper og deflektorer
 |
Sikrer flowegenskaber i buer； Reduceret modstand mod luftstrømsovergange； Forbedret udgangsflowstruktur； Lav modstand, lav støj, høj effi ciens； Former, størrelser og kurver er designet af et førende team af dronedoktorer, der anvender hydrodynamiske simuleringsmetoder. |
Ventilatorblad
 |
Aerodynamisk simuleringsdesign: Vinkel, form, størrelse og kurve er tilpasset kappeafbøjer for lav vibration, lav støj og høj effektivitet; fremstillet af aluminiumslegering, holdbar og aldringsbestandig, letvægt. |
Vandtæt dæksel i aluminiumslegering
Funktioner
Stærk varmeafledning
Kølderesistent
Integreret design
Høj temperatursmodstand
Vandtæthedsgrad
Korrosionsbestandighed
DC børsteløs frekvensomformer motor
 |
Børsteløse DC-motorer specielt designet til karakteristikkurven for solceller, med indbygget MPPT-enhed, der tilpasser sig ændringer i belysning for at spore det optimale effektpunkt for solenergi og sikre ekstrem høj driftseffektivitet ved høje og lave omdrejninger |
Hovedfunktioner
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
Specifikationer
| Vare | Specifikation |
| Produktmodel | JBSF-320P |
| Cylindrediameter | 320mm |
| Bygningsdiameteren | 440mm |
| Udstødningsluftmængde | 2200 m³/h |
| Motor | Mærkeffekt 35 W, 6-18 V DC, omdrejningstal 1300 RPM, dobbelt afskærmede kuglelejer; specielt designet til solforhold, tilpasser sig lysændringer, DC børsteløs variabel frekvensmotor, der sporer det optimale solenergiforsyningspunkt |
| Solcelle Type | Monokrystallinsk silicium, ramme forstærket med aluminiumslegering, 3,2 mm højtransparens forstærket glas |
| Solcelleoutput | Mærket: 30 W 15 V DC |
| Vingletype til ventilator | 5-vings ventilator af aluminiumslegering |
| Automatisk temperaturkontrol | Start over 25,0°(±1,5°), stop under 25,0°(±1,5°) |
| Støj | ≤35 dBA |
| Byggematerialer | Dæksel og krop i aluminiumslegering, stål luftkanal og beslag, rustfri beslagdel |
| Farver og Afslutninger | Hvid anti-UV epoxyharpiks elektrostatiske pulverlak |
| Produktstørrelse | 565×565×245 mm |
| Pakkemåler | 575×575×270 mm |
| Netto vægt | 7.6KG |
| Emballeret bruttovægt | 9,6 kg |
| Garanti | 2 år |
