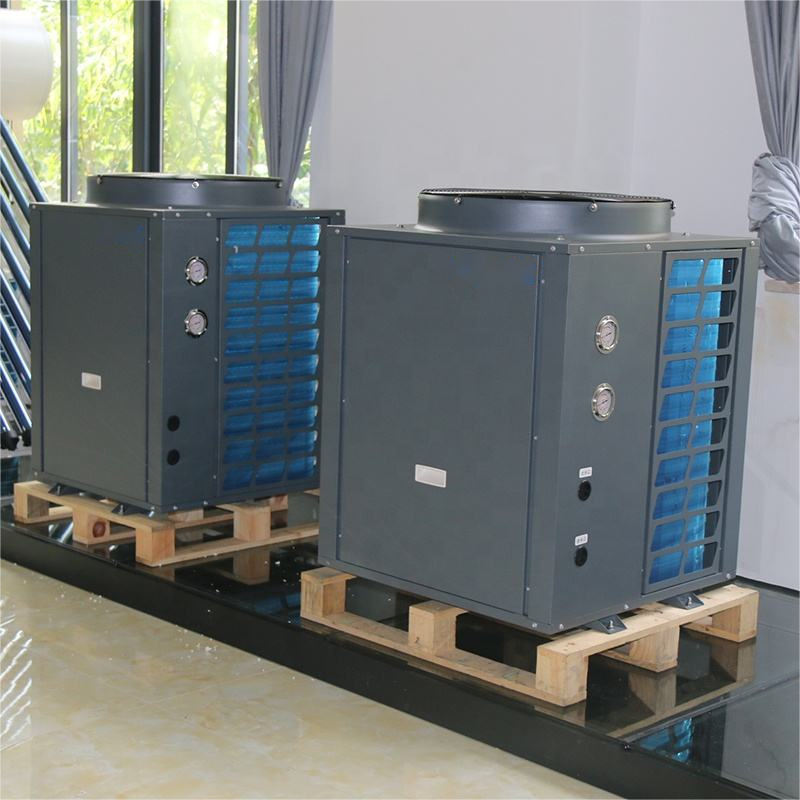

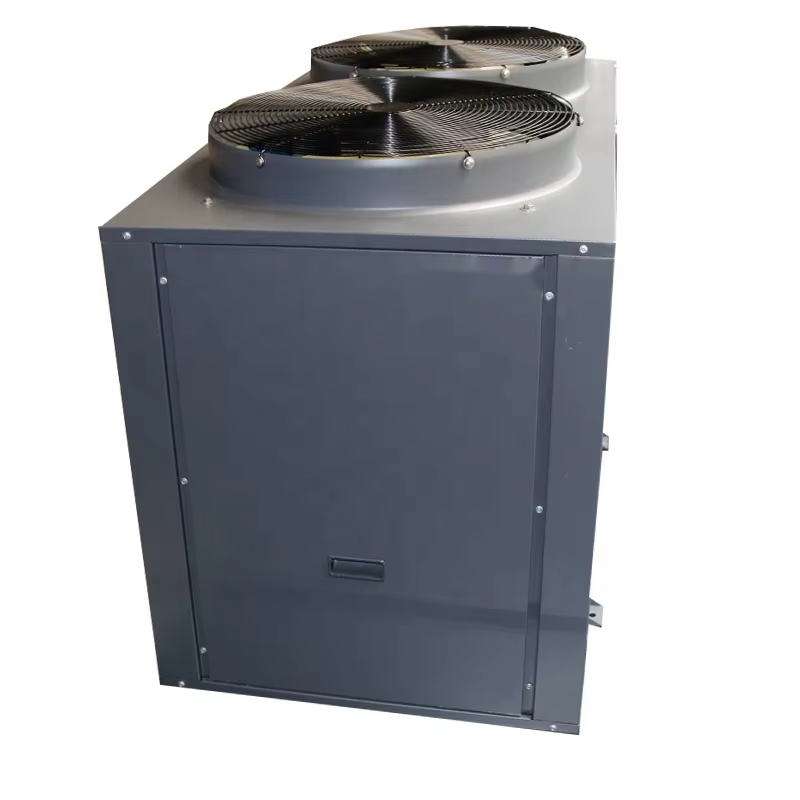

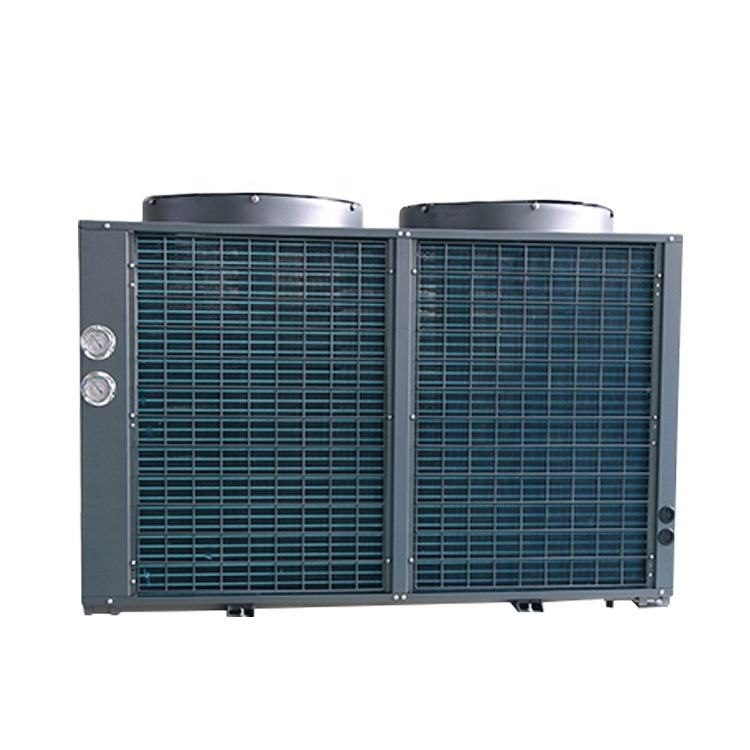

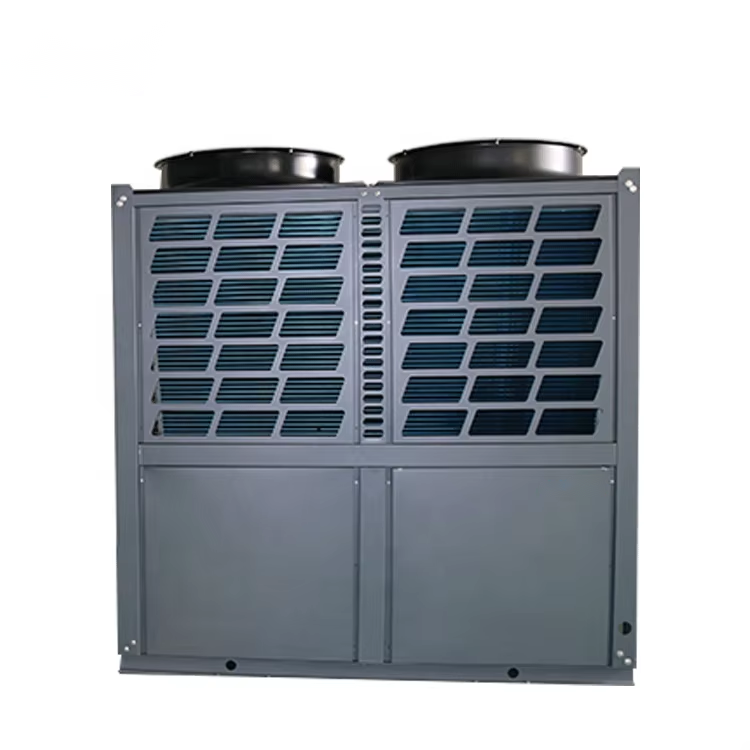

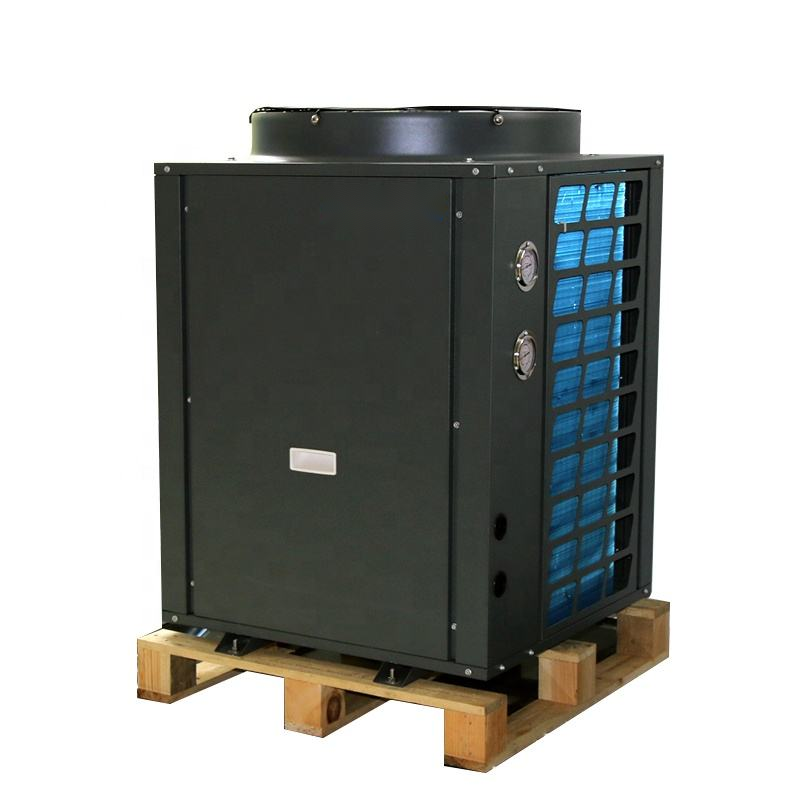

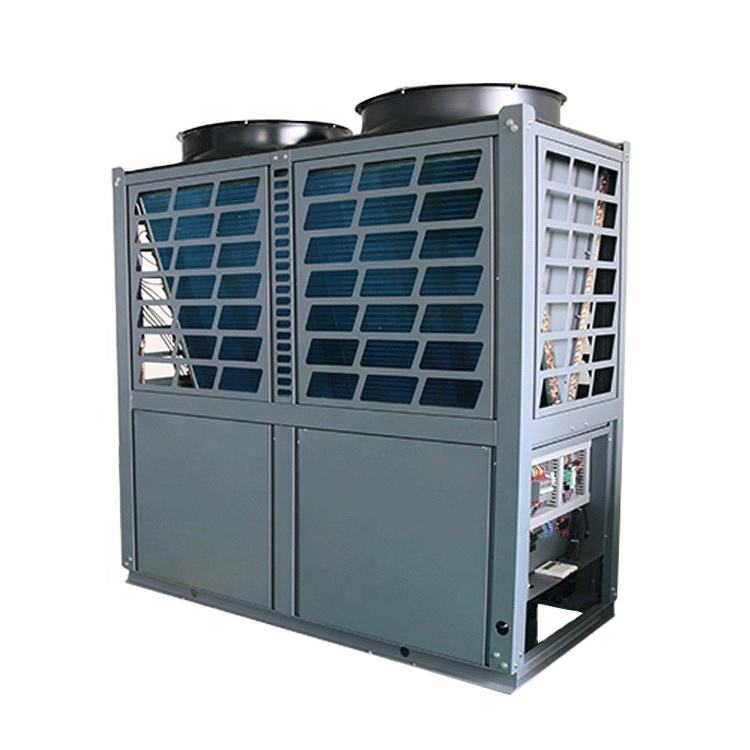

Chauffe-eau pompe à chaleur commerciale à température moyenne
La consommation d'énergie est uniquement utilisée pour « déplacer la chaleur », et non pour la générer, économisant 70 % à 80 % d'énergie en plus par rapport au chauffage électrique et étant plus écologique que le chauffage au gaz (aucune émission d'échappement).
- Introduction
- Caractéristiques principales
- Spécifications
- Recommandé
Introduction du produit
Principe de fonctionnement :
1. Étape d'absorption de chaleur (Captation de l'énergie thermique de l'air) : L'évaporateur (unité extérieure) de la pompe à chaleur absorbe l'énergie thermique à basse température de l'air ambiant. Pendant ce temps, le fluide frigorigène (un milieu spécial ayant un point d'ébullition extrêmement bas) à l'intérieur de l'évaporateur absorbe cette énergie thermique et s'évapore, se transformant en un gaz frigorigène à basse pression et basse température.
2. Étape de compression et d'élévation de température (Amplification de l'énergie thermique) : Le gaz frigorigène à basse pression et basse température est aspiré par le compresseur. Ce dernier comprime rapidement le fluide, le transformant en un gaz frigorigène à haute pression et haute température.
3. Étape de restitution de chaleur et de chauffage de l'eau (Chauffage de l'eau de la piscine) : Le réfrigérant gazeux à haute température et haute pression pénètre dans le condenseur. Le condenseur transfère l'énergie thermique à haute température du réfrigérant à l'eau de la piscine circulant à l'intérieur, augmentant ainsi la température de l'eau de la piscine. Lorsque le réfrigérant libère de l'énergie thermique, il se condense en un réfrigérant liquide sous haute pression.
4. Étape de détente et de réduction de pression (réutilisation du cycle) : Le réfrigérant liquide sous haute pression traverse le dispositif de détente, où sa pression chute brusquement et sa température diminue. Il redevient alors un réfrigérant liquide à basse température et basse pression, retourne dans l'évaporateur et répète les quatre étapes ci-dessus, formant ainsi un cycle de chauffage continu qui maintient une température constante de l'eau de la piscine.
1. Étape d'absorption de chaleur (Captation de l'énergie thermique de l'air) : L'évaporateur (unité extérieure) de la pompe à chaleur absorbe l'énergie thermique à basse température de l'air ambiant. Pendant ce temps, le fluide frigorigène (un milieu spécial ayant un point d'ébullition extrêmement bas) à l'intérieur de l'évaporateur absorbe cette énergie thermique et s'évapore, se transformant en un gaz frigorigène à basse pression et basse température.
2. Étape de compression et d'élévation de température (Amplification de l'énergie thermique) : Le gaz frigorigène à basse pression et basse température est aspiré par le compresseur. Ce dernier comprime rapidement le fluide, le transformant en un gaz frigorigène à haute pression et haute température.
3. Étape de restitution de chaleur et de chauffage de l'eau (Chauffage de l'eau de la piscine) : Le réfrigérant gazeux à haute température et haute pression pénètre dans le condenseur. Le condenseur transfère l'énergie thermique à haute température du réfrigérant à l'eau de la piscine circulant à l'intérieur, augmentant ainsi la température de l'eau de la piscine. Lorsque le réfrigérant libère de l'énergie thermique, il se condense en un réfrigérant liquide sous haute pression.
4. Étape de détente et de réduction de pression (réutilisation du cycle) : Le réfrigérant liquide sous haute pression traverse le dispositif de détente, où sa pression chute brusquement et sa température diminue. Il redevient alors un réfrigérant liquide à basse température et basse pression, retourne dans l'évaporateur et répète les quatre étapes ci-dessus, formant ainsi un cycle de chauffage continu qui maintient une température constante de l'eau de la piscine.
Caractéristiques principales
Caractéristiques :
La consommation d'énergie est uniquement utilisée pour « déplacer la chaleur », et non pour la générer, économisant 70 % à 80 % d'énergie en plus par rapport au chauffage électrique et étant plus écologique que le chauffage au gaz (aucune émission d'échappement).
Spécifications
| Chauffe-eau pompe à chaleur commerciale à température moyenne | ||||||||||
| JDLKFXRS-10 I/S2H | JDLKFXRS-10 II/S2H | JDLKFXRS-18 II/S2 | JDLKFXRS-18 II | JDLKFXRS-22 II/S2 | JDLKFXRS-36 II/S2 | JDLKFXRS-38 II | JDLKFXRS-45 II/S2 | JDLKFXRS-72 II/S2 | ||
| Alimentation électrique | - | 220V~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz | 380V 3N~50Hz |
| Classe d'isolement contre les chocs électriques | - | Classe I | Classe I | Classe I | Classe I | Classe I | Classe I | Classe I | Classe I | Classe I |
| Classe de protection | - | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 |
| Puissance calorifique nominale | kW | 9 | 9 | 16.5 | 19 | 21 | 33 | 38 | 42 | 72 |
| Puissance d'entrée mesurée | kW | 2.12 | 2.12 | 4.13 | 4.35 | 5.18 | 8.25 | 8.7 | 10.2 | 17.5 |
| COP | P/P | 4.2 | 4.2 | 4 | 4.4 | 4.1 | 4 | 4.4 | 4.1 | 4.1 |
| Je suis désolé. Puissance d'entrée | kW | 3.78 | 3.78 | 6.5 | 6.5 | 6.9 | 13 | 13 | 14.5 | 26 |
| Courant de fonctionnement maximal | A | 19.1 | 7.5 | 12.5 | 12.5 | 13.5 | 25 | 25 | 27 | 48 |
| Température maximale de l'eau | ℃ | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 | 60 |
| Rendement en eau | L\/h | 215 | 215 | 355 | 400 | 473 | 710 | 800 | 920 | 1600 |
| Eau de circulation nominale | m³/h | 1.8 | 1.8 | 3.5 | 3.5 | 4 | 7 | 7 | 8 | 13 |
| Perte de pression d'eau | kPa | 70 | 70 | 70 | 70 | 75 | 80 | 80 | 80 | 90 |
| Bruit | dB(A) | ≤58 | ≤58 | ≤62 | ≤62 | ≤63 | ≤64 | ≤64 | ≤66 | ≤69 |
| Réfrigérant | - | R410a | R410a | R410a | R410a | R410a | R410a | R410a | R410a | R410a |
| Dimensions nettes (L H D) Les | mm | 700×700×900 | 700×700×900 | 750×750×1050 | 750×750×1100 | 750×750×1050 | 1560×850×1210 | 1560×850×1140 | 1560×850×1050 | 2000×970×1680 |
| Poids de la machine | kg | 90 | 90 | 105 | 120 | 125 | 210 | 240 | 250 | 650 |
| Diamètre du tuyau de circulation | DN | 25 | 25 | 25 | 25 | 25 | 40 | 40 | 40 | 50 |
| Quantité d'évaporateur | Pcs | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 |
| Type de moteur/Quantité | Pcs | Moteur AC / 1 | Moteur AC / 1 | Moteur AC / 1 | Moteur AC / 1 | Moteur AC / 1 | Moteur à courant alternatif/2 | Moteur à courant alternatif/2 | Moteur à courant alternatif/2 | Moteur à courant alternatif/2 |
| Mode de décharge d'air | Type | Décharge supérieure | Décharge supérieure | Décharge supérieure | Décharge supérieure | Décharge supérieure | Décharge supérieure | Décharge supérieure | Décharge supérieure | Décharge supérieure |
| Mode de régulation | Type | EEV/Thermique | EEV/Thermique | EEV/Thermique | EEV/Thermique | EEV/Thermique | EEV/Thermique | EEV/Thermique | EEV/Thermique | EEV/Thermique |
| Échangeur de chaleur côté air | Type | Ailette-coil | Ailette-coil | Ailette-coil | Ailette-coil | Ailette-coil | Ailette-coil | Ailette-coil | Ailette-coil | Ailette-coil |
| Échangeur de chaleur côté eau | Type | Tube dans tube | Tube dans tube | Tube dans tube | Tube dans tube | Tube dans tube | Tube dans tube | Tube dans tube | Tube dans tube | Tube dans tube |
| Conditions de test 1. Chauffage : Température ambiante (DB/WB) : 20 °C/15 °C, température de l'eau (entrée/sortie) : 15 °C/55 °C. 2. En raison de l'amélioration du produit, les paramètres indiqués dans le tableau sont susceptibles d'être modifiés sans préavis |
||||||||||
