Vakuum cevni nepodtlakni sončni grelnik vode
Kapaciteta: 5 L–20 L
Uporabna področja:
Nenaporni sončni grelnik vode
Predogrevani sončni grelnik vode
- Uvod
- Glavne značilnosti
- Specifikacije
- Dodatki
- Priporočeno

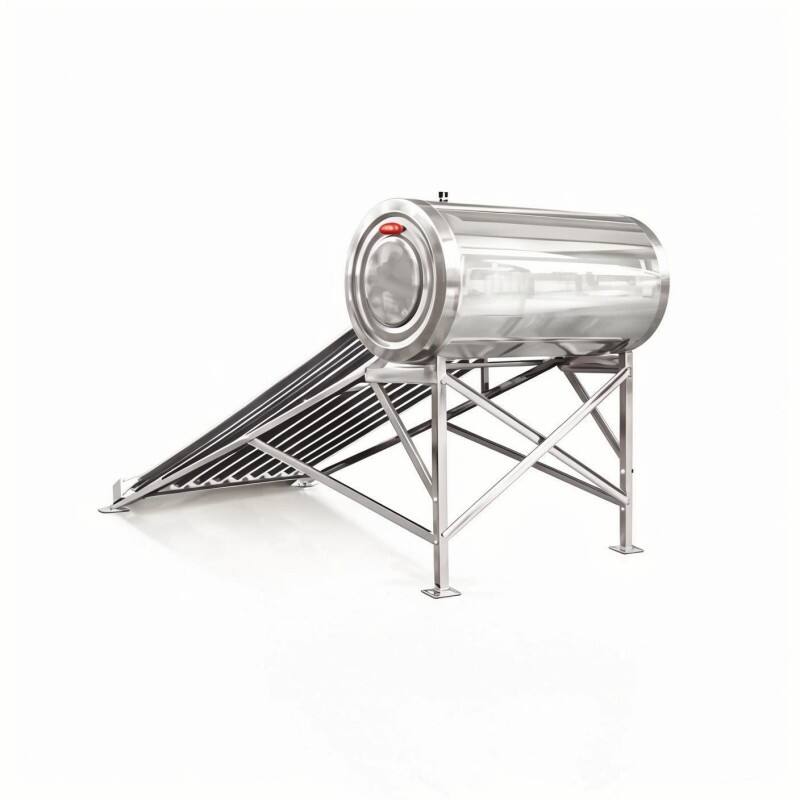

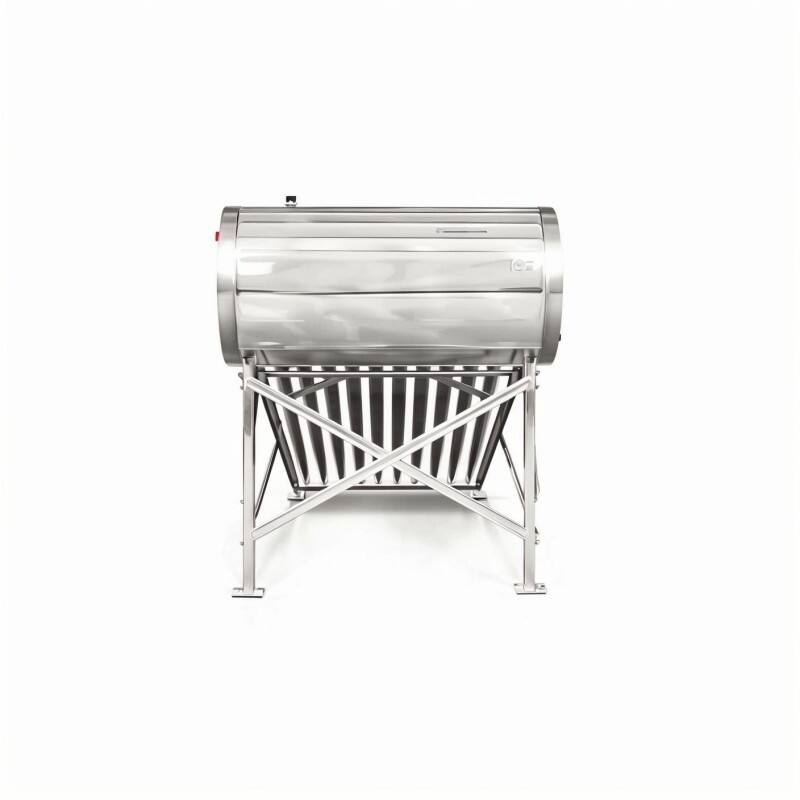

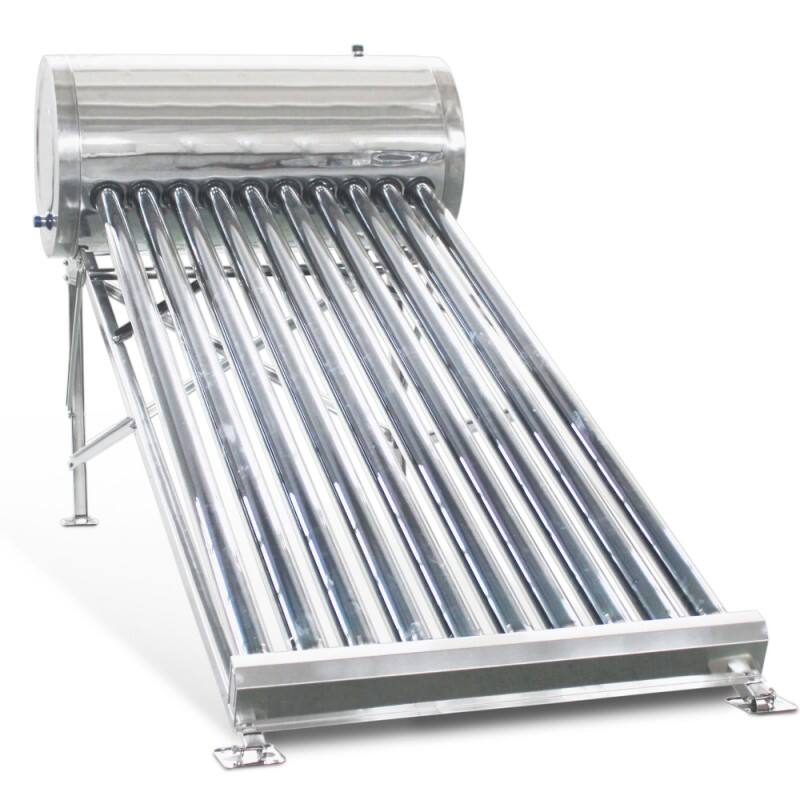

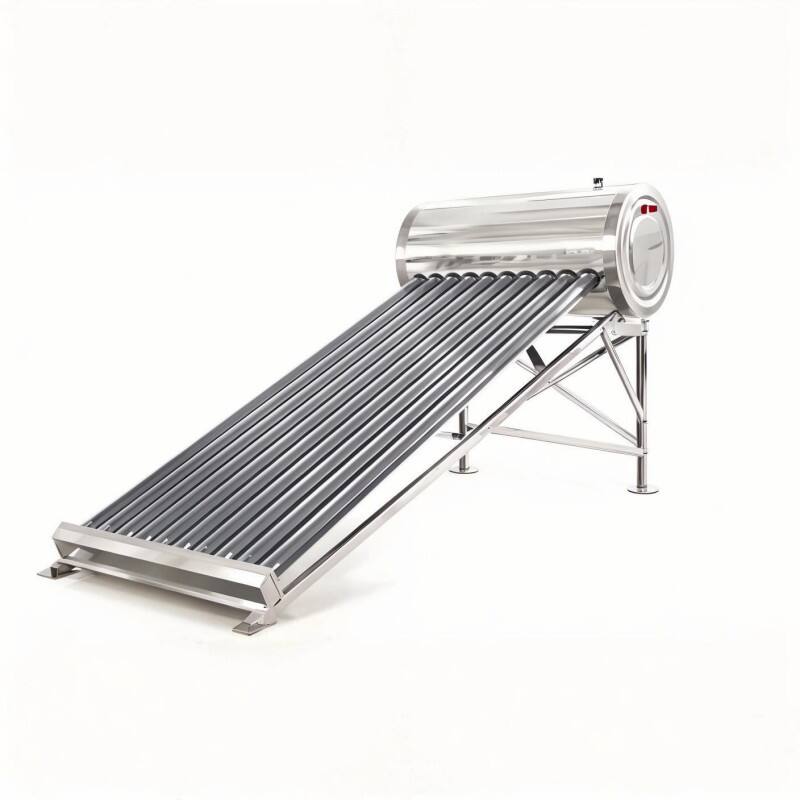

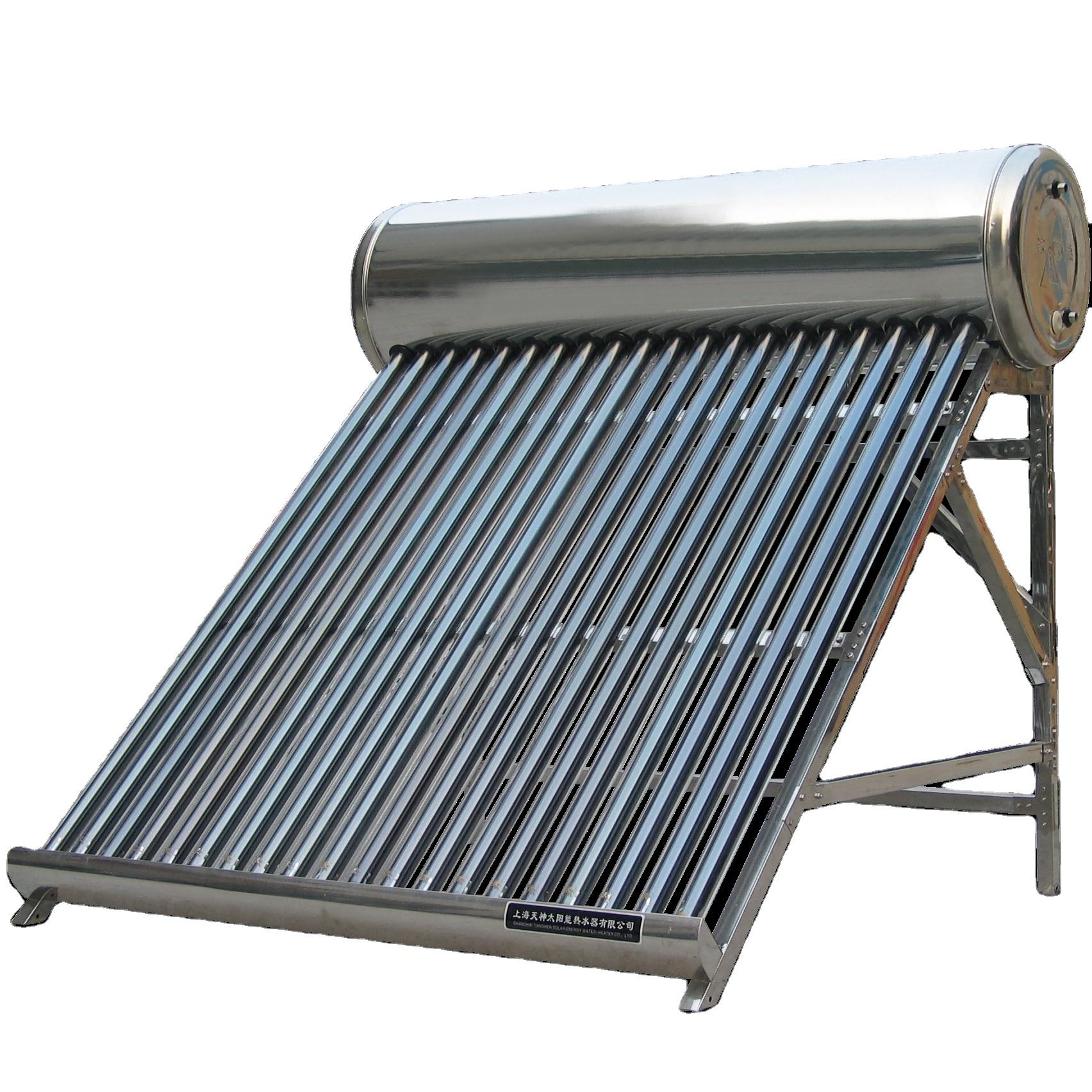

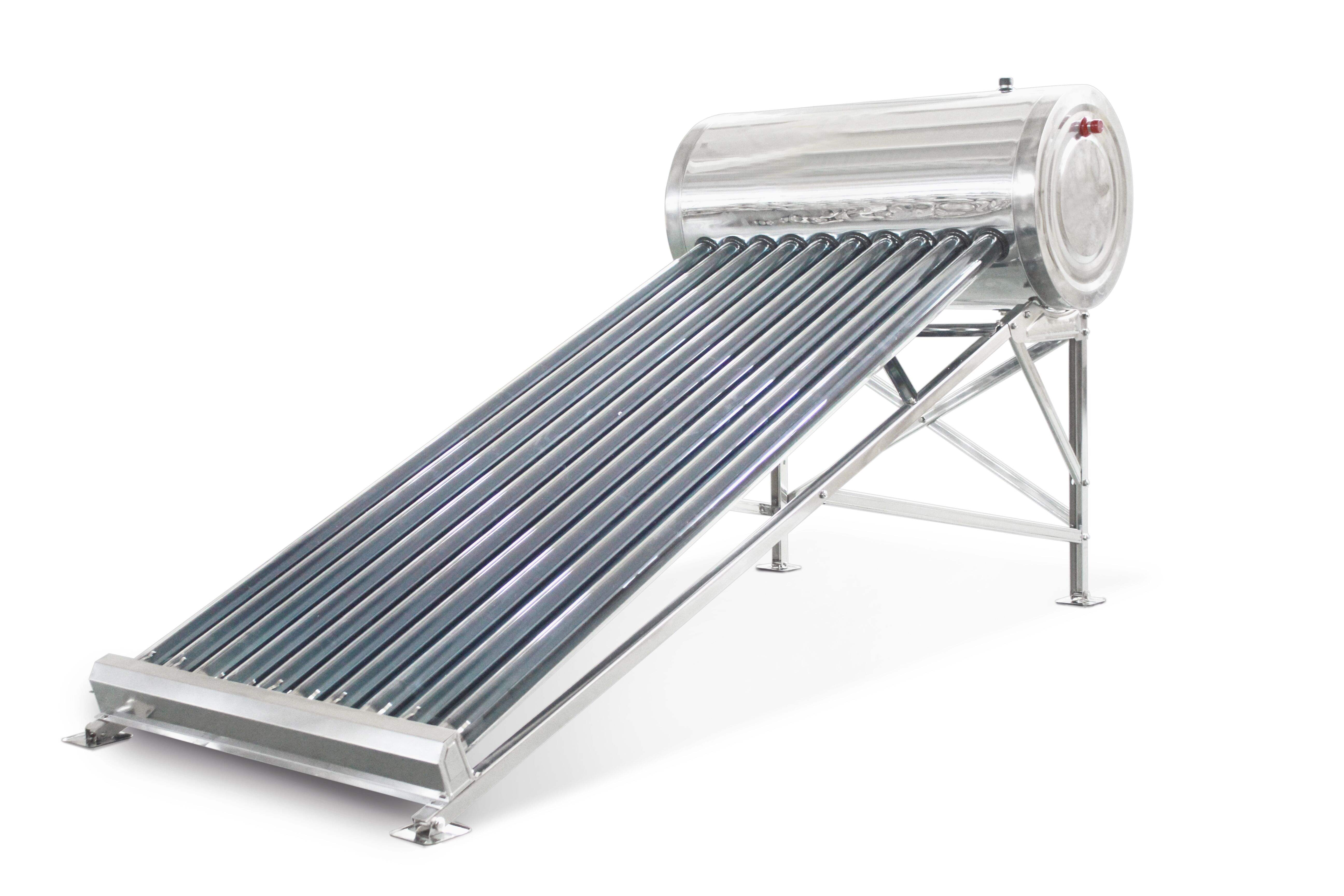

Predstavitev produkta

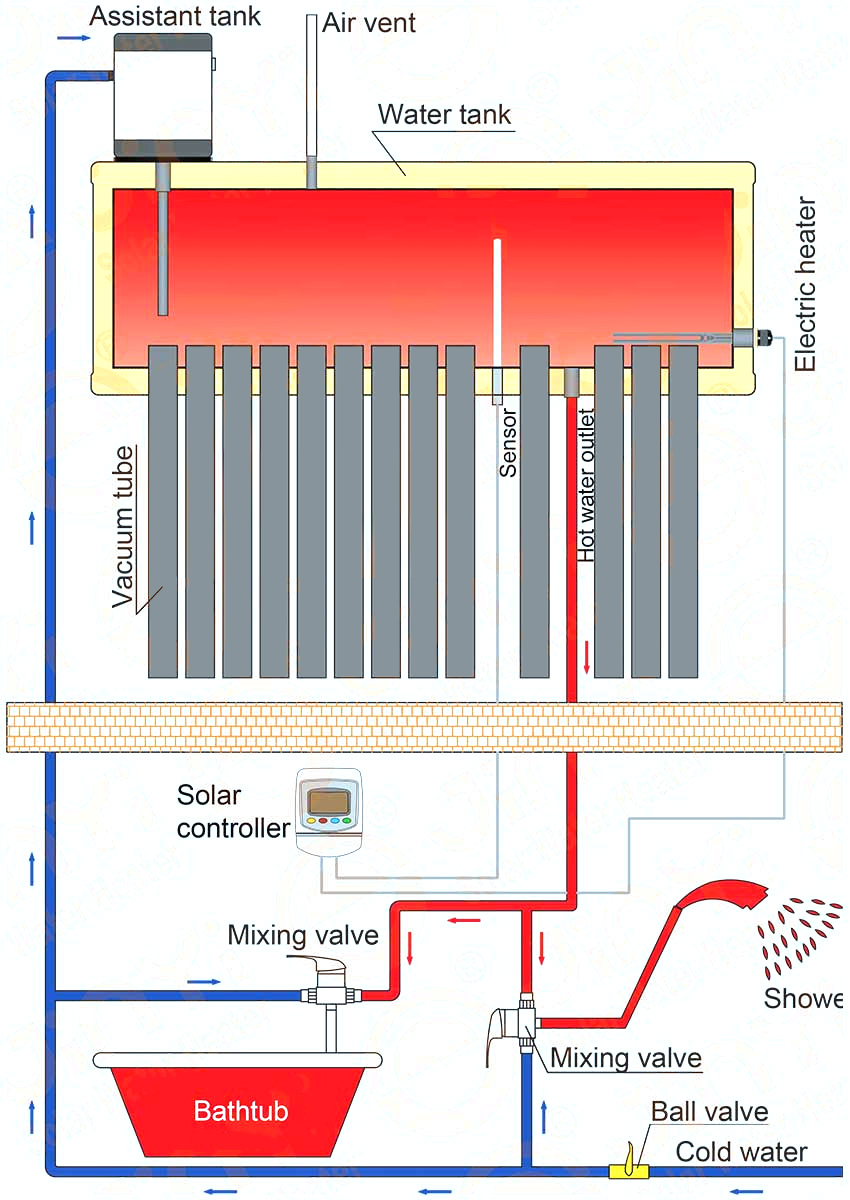

Delovni princip vakuumskega nepodtlaknega sončnega grelnika vode temelji predvsem na učinku termosifona in naravni cirkulaciji.
Postopek segrevanja
Ko sončna svetloba zadene vakuumsko cev, sončno sevanje preide skozi zunanjo cev in ga učinkovito absorbira selektivni prevlečeni sloj na zunanji površini notranje cevi (absorpcija sončnega sevanja ≥ 0,92, emisivnost ≤ 0,09 pri 80 °C). Absorbirana sončna energija se pretvori v toploto, ki segreva vodo znotraj vakuumske cevi. Zaradi vakuumske plasti se izgube toplote prek prevoda ali konvekcije skoraj popolnoma preprečijo, zato se toplota prenese le na vodo znotraj cevi.

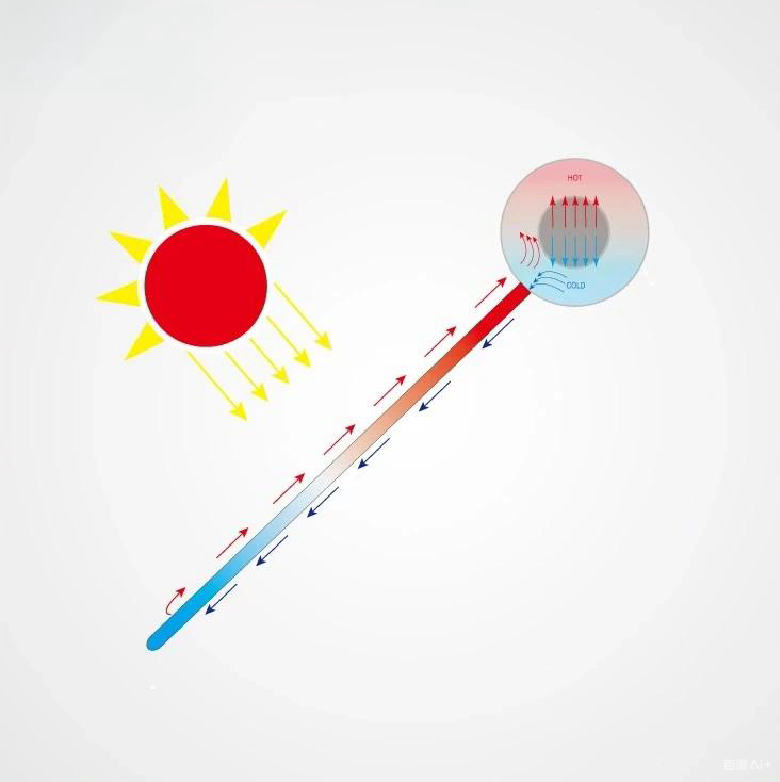

Naravna cirkulacija
Ko se segreto vodo segreva, se njena gostota zmanjša, kar povzroči, da se dviguje v rezervoar. Medtem se hladnejša in gostejša voda iz rezervoarja spušča na dno vakuumskih cevi. Ta neprekinjen krog hladne vode, ki se spušča, in tople vode, ki se dviguje, postopoma povečuje temperaturo vode v celotnem rezervoarju.
Glavne značilnosti
Značilnosti vakuumskih cevi brez tlaka za sončni bojler:
Visoka učinkovitost zbiranja toplote: Vakuumске cevi so učinkovitejše od ravnih kolektorjev in imajo višjo izkoriščenost sončne svetlobe.
Stroškovno učinkovita: Konstrukcija brez tlaka omogoča dostopnost za domove, hotele, šole in druge objekte.
Zanesljivost in trajnost: Konstrukcija brez tlaka upira staranju, ima nizko stopnjo okvar in dolgo življenjsko dobo.
Hitro segrevanje: Izolacija vakuumskih cevi in koncentracija svetlobe omogočata hitro segrevanje na majhnih površinah.
Odpornost proti koroziji in staranju: Vakuum znotraj cevi preprečuje oksidacijo in korozijo, kar zagotavlja dolgo življenjsko dobo sistema z minimalnim vzdrževanjem.
Specifikacije
Notranji rezervoar: Nerjaveči jeklo SUS304-2B ali SUS316L
Zunanji rezervoar: Cinkano jeklo / nerjaveče jeklo
Termoizolacija: PU pena z visoko gostoto
Vakuumski cev: Visoko borosilikatno steklo 3.3, prevleka ALN/AIN-SS/CU, ø58-1800 mm

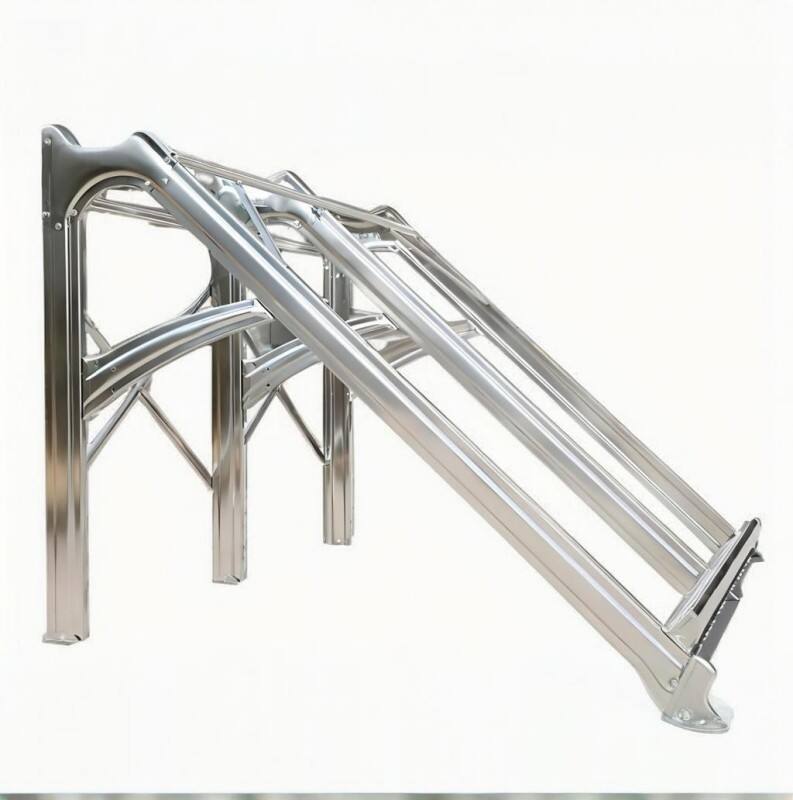

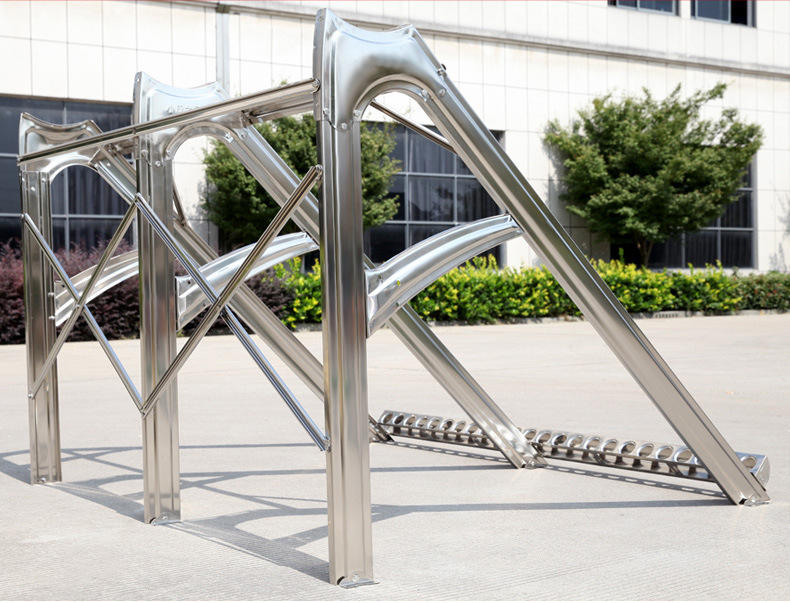

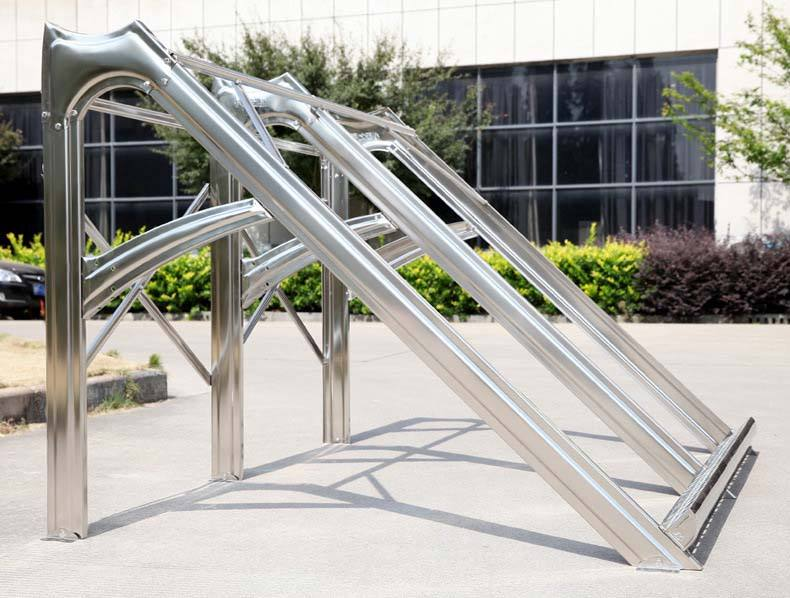

Podporni okvir: Možnosti: cinkano jeklo / nerjaveče jeklo / aluminijev zlitin
Prostornost: na voljo 50 L-350 L
Dodatki: Pomožni rezervoar / električni grelnik / regulator
| Model | Absorbirna površina (m²) |
Vakuumski cevi | Kapaciteta rezervoarja (Litri) |
Minimalna količina naročila | Količina (kompleti) /40HQ | ||
| Premer (mm) | Dolžina(mm) | KOLIČINA (kosov) | |||||
| DM - CNP80 | 0.64 | 58 | 1800 | 8 | 80 | 235 | 235 |
| DM - CNP100 | 0.8 | 58 | 1800 | 10 | 100 | 200 | 200 |
| DM - CNP120 | 0.96 | 58 | 1800 | 12 | 120 | 170 | 170 |
| DM - CNP150 | 1.2 | 58 | 1800 | 15 | 150 | 141 | 141 |
| DM - CNP180 | 1.44 | 58 | 1800 | 18 | 180 | 118 | 118 |
| DM - CNP200 | 1.6 | 58 | 1800 | 20 | 200 | 108 | 108 |
| DM - CNP240 | 1.92 | 58 | 1800 | 24 | 240 | 90 | 90 |
| DM - CNP300 | 2.4 | 58 | 1800 | 30 | 300 | 72 | 72 |
Dodatki

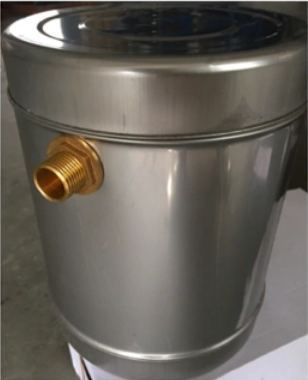

| Vdajalnik SS | Pomožni rezervoar | Incoloy 800/316L | Električni grelec |
 |
Prostornost: 5L-20L Uporabna področja: Nenaporni sončni grelnik vode Predogrevani sončni grelnik vode |
 |

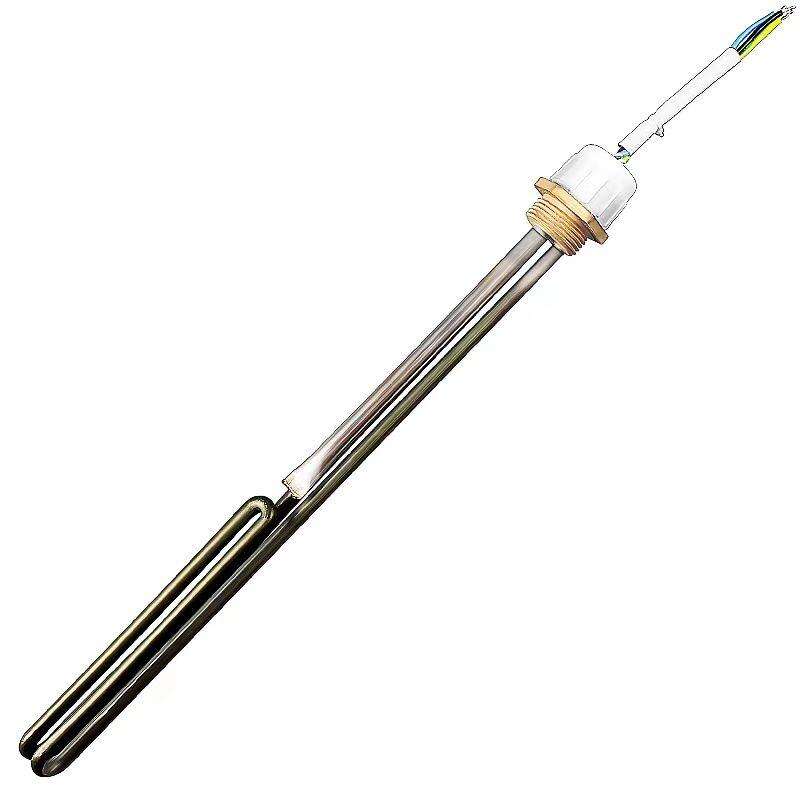

Nazivni napetost: 220V Nazivna moč: 1500 W, 2500 W Velikost priključka: 1 palec Material: Incoloy 800/316L |

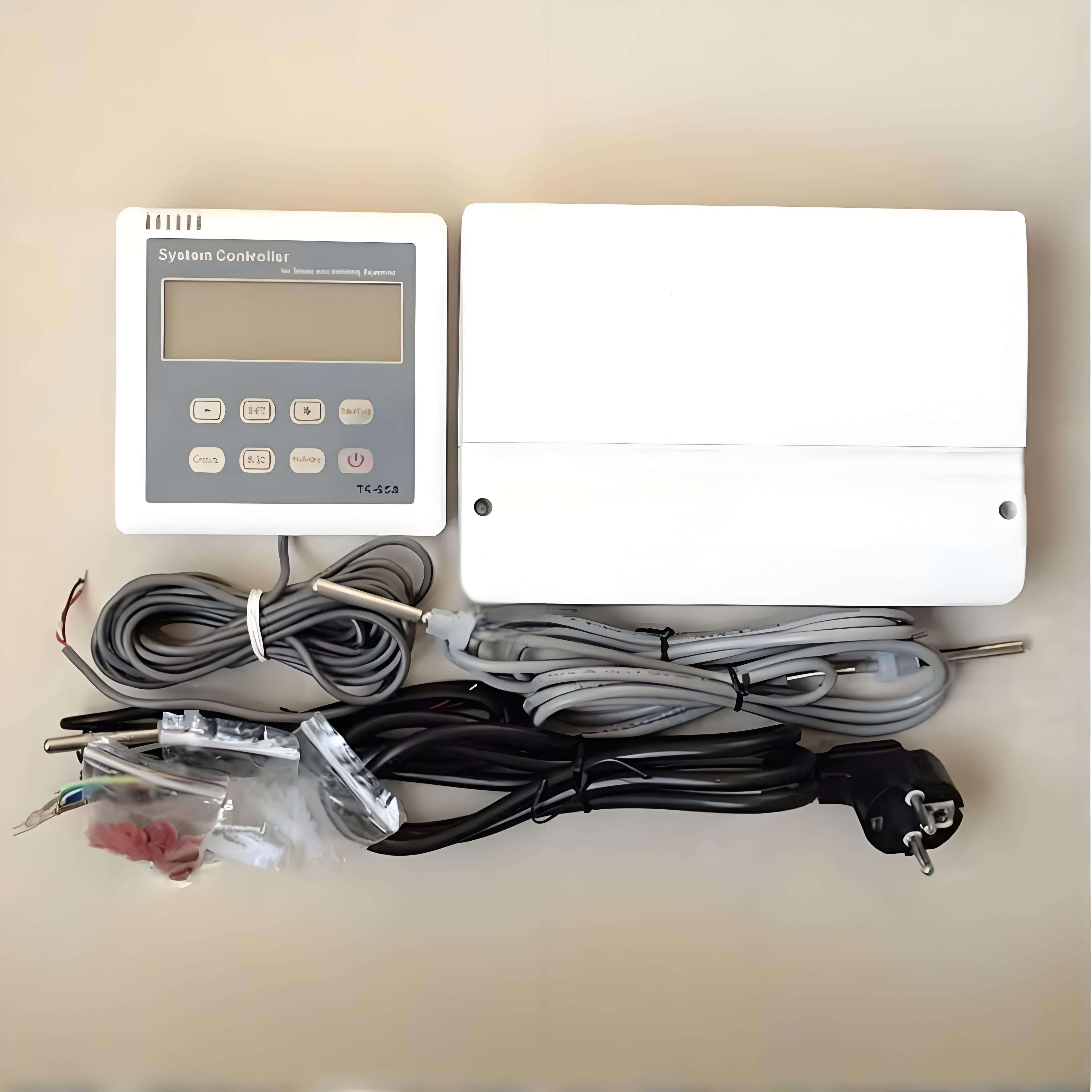

| TK-SC8 | Inteligentni nadzornik | ||
 |
Napajanje: 110v/220v Primerna moč električnega grelca, ≤2000W Temperaturno območje merjenja: 0~99°C Elektromagnetni ventil: DC12V/AC220V， Glavne funkcije: 1. Prikaz temperature vode in ravni vode； 2. Prednastavitev ravni vode； 3. Ročno polnjenje z vodo； 4. Časovno zaključeno segrevanje； Uporabna področja: Nenaporni sončni grelnik vode |
/ | / |
