Poste de pompage solaire SR962S

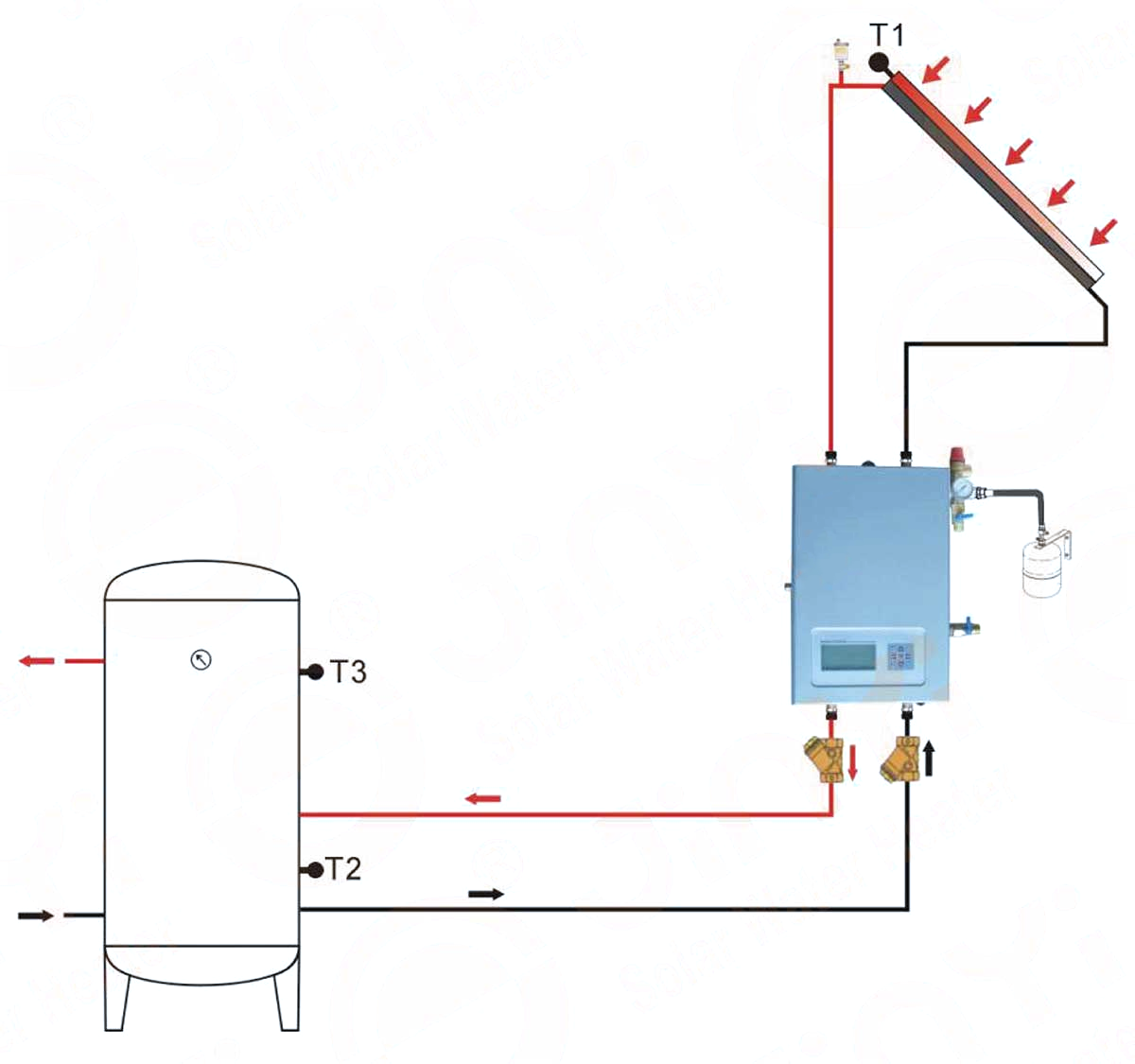

La station de pompe solaire Demax SR962S est une installation préassemblée et testée à l'étanchéité, dotée d'un double circuit, conçue pour transférer la chaleur provenant des capteurs solaires vers les réservoirs de stockage. Elle fonctionne selon une configuration à double circuit (aller/retour) avec des vannes intégrées (clapets anti-retour et vannes sphériques) empêchant la circulation par gravité. Des sondes de température et un régulateur gèrent le transfert thermique en activant les pompes de circulation selon l'écart de température (ΔT) entre le capteur et le réservoir. Le système comprend des composants de surveillance (contrôleur de débit, manomètre) et des dispositifs de sécurité (soupape de sécurité), tandis que son régulateur permet un paramétrage au niveau utilisateur ou technicien afin d'automatiser certaines fonctions (par exemple, contrôle de la vitesse de la pompe, protection antigel) et d'optimiser l'efficacité thermique.
- Introduction
- Caractéristiques principales
- Spécifications
- Recommandé
|
Caractéristiques principales |
Fonctions principales |
|
Configuration double-circuit (aller/retour) |
Support de pompe 1. Compatible avec pompes standards 2. Compatible avec pompes haute efficacité |
|
Ensemble préassemblé et testé à l'étanchéité |
Fonctionnement/Configuration de niveau utilisateur 1. THET : Chauffage par temporisation 2. CIR : Fonction de circulation d'eau sanitaire 3. ICYC : Réglage de température ou de temps pour la pompe d'eau sanitaire (3 plages horaires) |
|
Composants intégrés : Vannes bille/clapets, contrôleur de débit, manomètre, valve de sécurité, unité de purge/remplissage |
Fonctionnement/Configuration de niveau technicien 1. DIT : Différence de température pour la pompe du circuit solaire 2. EMQF : Température maximale d'arrêt du capteur (fermeture d'urgence) 3. CMX : Température maximale limitée du capteur (fonction de refroidissement) 4. CMN : Protection contre les basses températures du capteur 5. CFR : Température de protection antigel du capteur 6. SMX : Température maximale du ballon 7. REC : Température de recouplage du ballon 8. C_F : Commutation entre Celsius et Fahrenheit |
|
Prend en charge le fonctionnement à double pompe et la commande de vitesse RPM |
Fonctions auxiliaires 1. DVWG : Fonction anti-légionelle 2. P1 : Sélection du mode de fonctionnement de la pompe P1 3. nM1N : Réglage de la vitesse de la pompe (contrôle des tr/min) 4. DTS : Différence de température standard de la pompe (réglage de vitesse) 5. RIS : Gain pour la pompe de circulation (réglage de vitesse) 6. P2 : Sélection du mode de fonctionnement de la pompe P2 7. FTYP : Sélection du type de débitmètre 8. OHM : Mesure d'énergie thermique 9. FMAX : Débit maximal 10. MEDT : Type de liquide caloporteur 11. MED% : Concentration du liquide caloporteur 12. INTV : Fonction d'arrêt intermittent de la pompe 13. ISTR : Durée de marche entretenue par intervalle de la pompe 14. IRUN : Temps de marche en continu par intervalle de la pompe 15. AOH : Fonction thermostat automatique AHF 16. COOL : Fonction de refroidissement du ballon 17. BYPR : Fonction de by-pass (haute température) 18. HND : Commande manuelle 19. PASS : Définition du mot de passe 20. LOAD : Restauration des paramètres usine 21. HON/OFF : Bouton marche/arrêt du contrôleur 22. Fonction vacances 23. Chauffage manuel 24. Commande manuelle de la pompe ECS 25. Fonction de vérification de la température 26. Fonction de protection 27. Protection mémoire 28. Protection de l'écran 29. Protection contre le fonctionnement à sec de la pompe 30. Diagnostic des pannes 31. Protection contre les pannes 32. Vérification des pannes |
|
Catégorie |
Détails |
|
Type de canalisation |
Double canalisation (aller + retour) |
|
Composants principaux |
Vannes à bille (aller/retour), clapets anti-retour (anti-circulation par gravité), contrôleur de débit, manomètre, valve de sécurité, unité de purge et de remplissage |
|
Compatibilité de la pompe |
Prend en charge les pompes normales ; prend en charge les pompes haute efficacité |
|
Niveaux de fonctionnement |
1. Niveau utilisateur (paramétrage/fonctions de base) 2. Niveau ingénieur (paramétrage/fonctions avancées) |
|
Fonctions liées à la température |
- Contrôle par différence de température (pompe du circuit solaire) - Arrêt d'urgence du capteur (température maximale) - Refroidissement du capteur (température maximale limitée) - Protection du capteur contre les basses températures - Protection du capteur contre le gel - Contrôle de la température maximale du ballon - Recyclage du refroidissement du ballon |
|
Paramètres fonctionnels auxiliaires |
- Fonction anti-légionelle - Réglage de la vitesse de la pompe (contrôle RPM) - Mesure de l'énergie thermique - Paramétrage du type/concentration du fluide caloporteur - Contrôle du temps d'arrêt/de marche différée de la pompe - Fonction de refroidissement du ballon - Fonction de by-pass à haute température |
