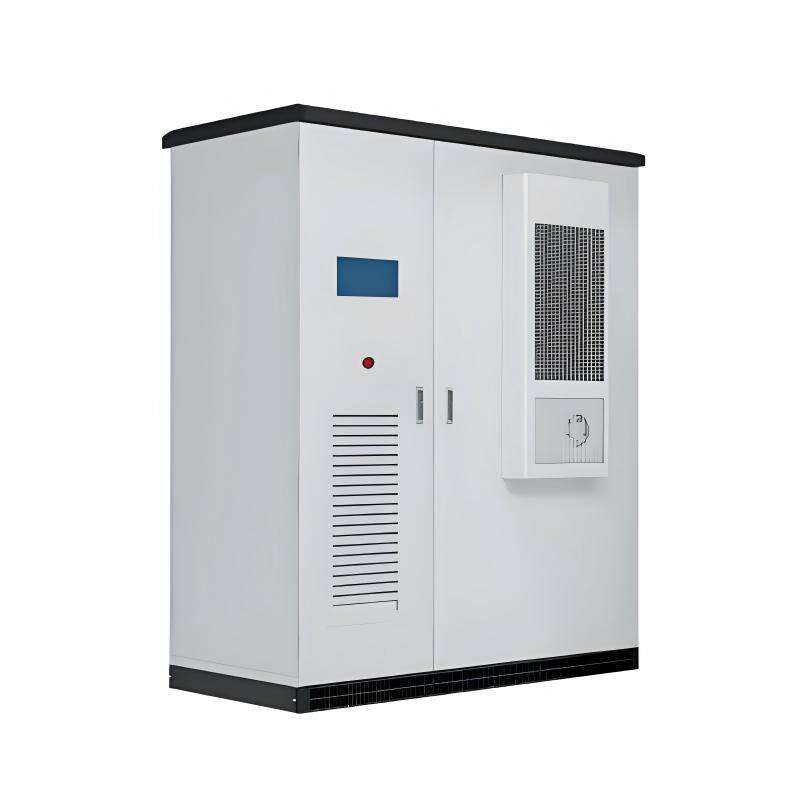

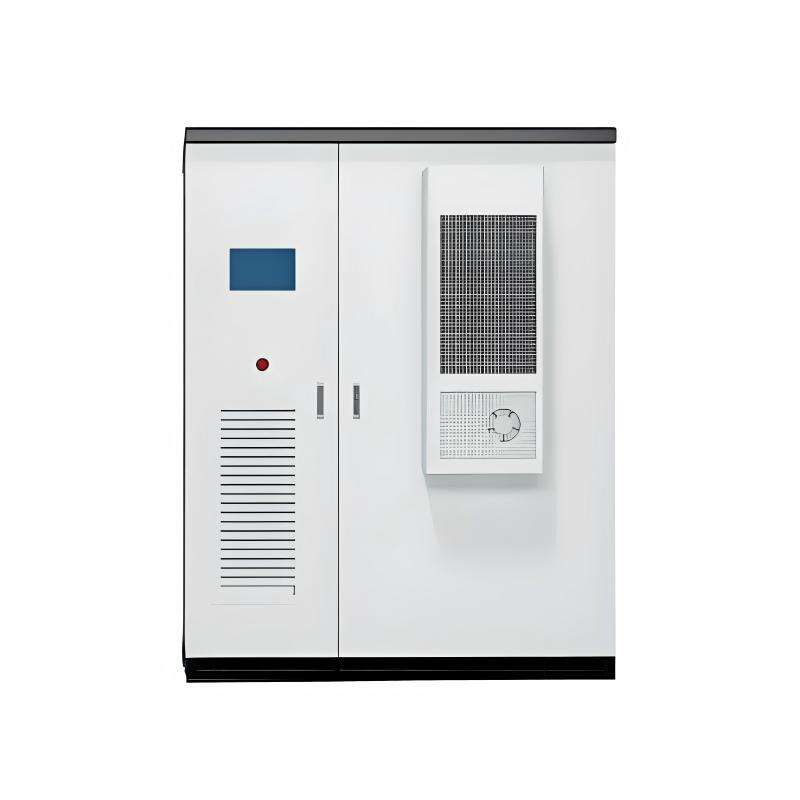

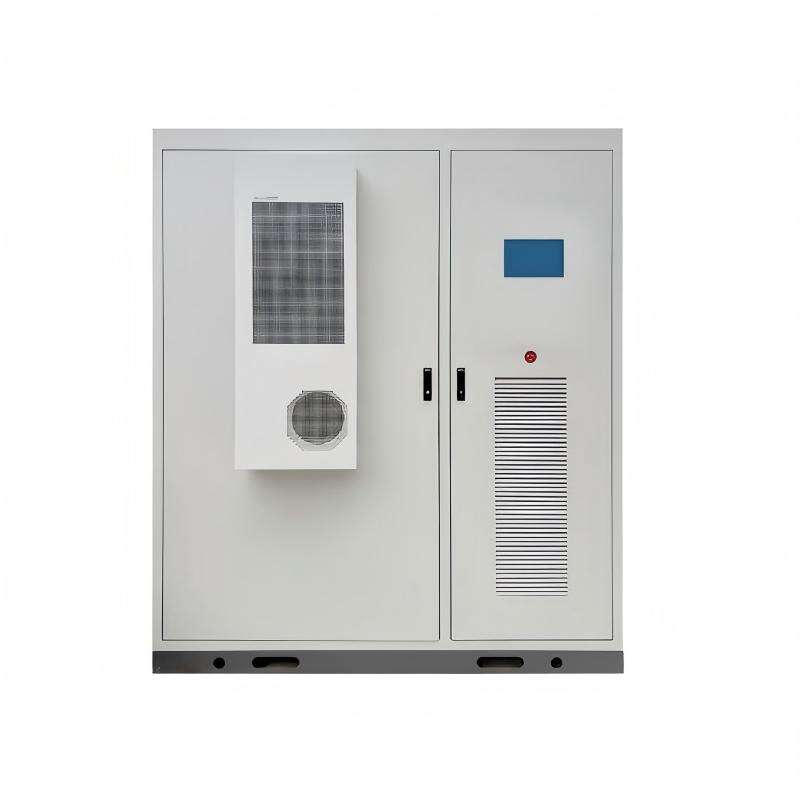

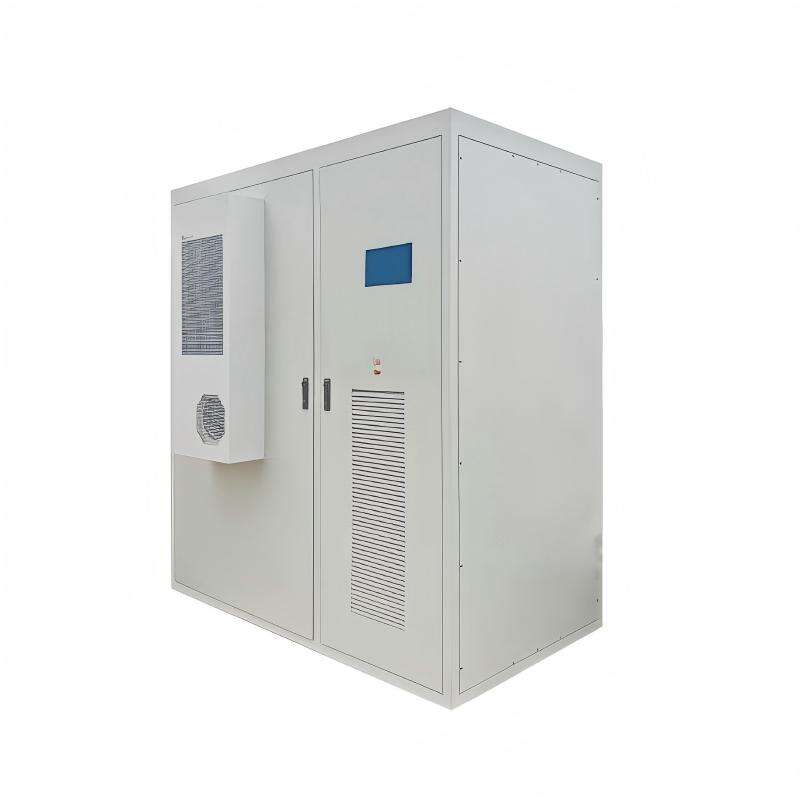

Rak Gemonteerde Hoë-Spanning ESS
1. Buitenkabinet-tipe kompakte struktuur, geoptimaliseer vir klein C&I-lasten
2. Integreer battery-eenhede, PCS, blusstelsel, temperatuurbeheerstelsel en EMS
3. Aansluiting op die net, met kapasiteitsreeks van 50kWh–200kWh
4. Gebruik lugverkoelingstelsel vir temperatuurregulering
- Inleiding
- Hoof Kenmerke
- Spesifikasies
- Aanbeveel
Produk Inleiding

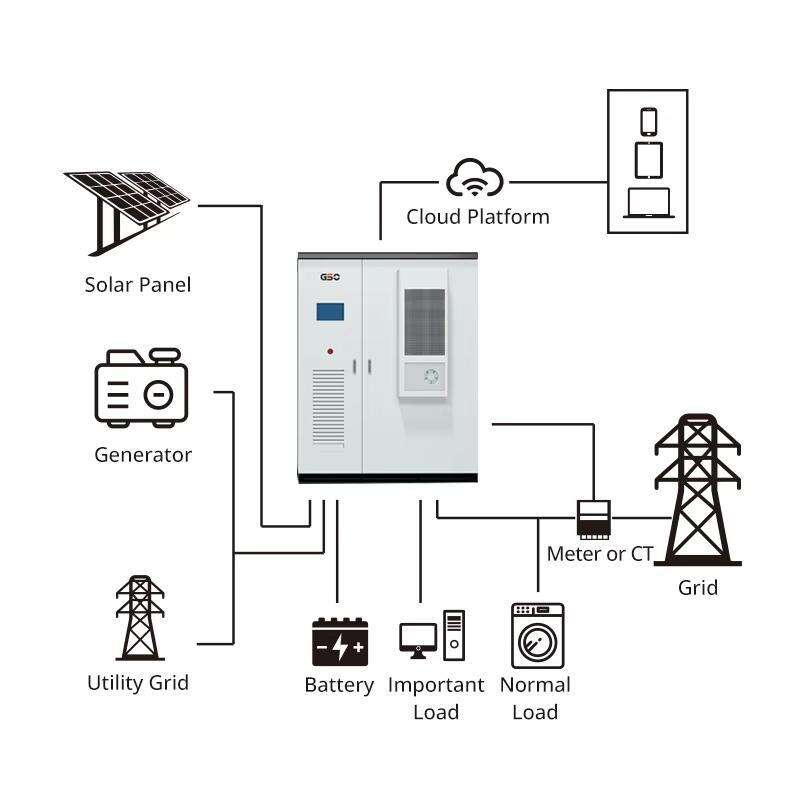

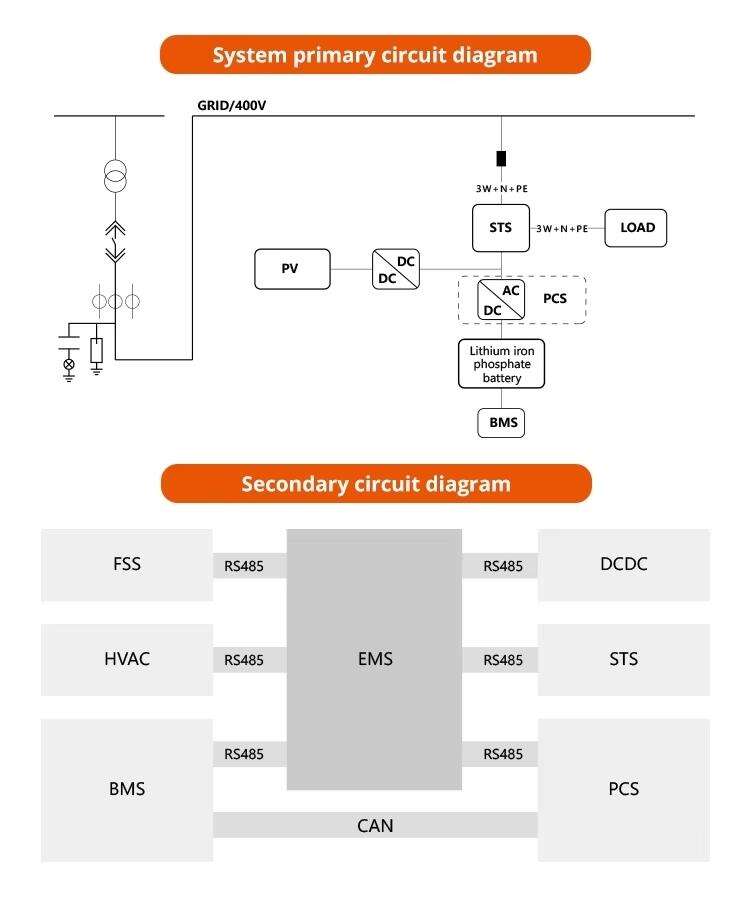

Deur batterye, PCS, brandbeveiliging, temperatuurbeheer en EMS te integreer (50kWh–200kWh kapasiteit), aanvaar dit rooster-/son-/generator insette. Sonkrag word verwerk via 'n DC/DC-omsetter; PCS maak omkering vanaf AC na DC in beide rigtings moontlik vir die oplaai/afblaai van batterye (bedryf van lasse/rooster). EMS koördineer komponente via RS485/CAN vir werklike tyd monitering. Lugverkoeling verseker 'n stabiele temperatuur, terwyl brandbeveiliging veiligheid waarborg. Dit ondersteun cloud-gebaseerde afstandbestuur, programmeerbare touch screen-beheer, aan-rooster bedryf, en maak gebruik van 'n hoë-doeltreffende neutrale punt geklemde topologie.
Hoof Kenmerke
| Kategorie | Besonderhede |
| Produkvoordele | 1. Alles-in-een, fabrieksvooraf vervaardigde ontwerp 2. Buigsame opstelling met plug-en-speel funksionaliteit 3. Uitgerus met hoë-doeltreffende neutrale punt geklemde topologie 4. Stelsel se omvattende omsettingsdoeltreffendheid > 96% 5. Programmeerbare werkmodus, aanraakskermbesturing |
| Produkkenmerke | 1. Buitenkabinet-tipe kompakte struktuur, geoptimaliseer vir klein C&I-lasten 2. Integreer battery-eenhede, PCS, blusstelsel, temperatuurbeheerstelsel en EMS 3. Aansluiting op die net, met kapasiteitsreeks van 50kWh–200kWh 4. Gebruik lugverkoelingstelsel vir temperatuurregulering 5. Ondersteun meervoudige energie-invoer (stroomnet, sonpaneel, generator) en koppel aan verskeie lasse 6. Koördineer komponente via RS485/CAN-kommunikasieprotokolle 7. Koppel aan 'n skyfplatform vir afstandsbewaking en bestuur |
Spesifikasies
| Model | DMO50-100P | DMO100-200P | |
|
Op Netwerk parameter |
Nominale krag ((kw) | 50 kW | 100 kW |
| Maksimum Uitsetkrag | 55 kW | 110 kW | |
| Nomynale AC spanning | AC400V | ||
| AC-spanningsbereik | AC3800V(-20%~+15%) | ||
| Gerateerde AC Frekwensie | 50/60±2.5 Hz | ||
| Kragfaktor | -0.99~+0.99 | ||
| Die | ≤3% (Volle las) | ||
|
Oplaaie en Ontlaai omskakelingstyd |
<100 ms | ||
| Isolasie metode | Geen isolasie | ||
| Verbindingsmetode | Drie fase vier draad | ||
|
Battery parameter |
Batterykonfigurasie | 1P225S | 1P210S |
| Batterysel Tipe | LFP 150Ah | LFP 300Ah | |
| Nominale Spanning | 720V | 672V | |
| Bedryfspanning | 652,5~798,75V | 609~745,5V | |
| Battery kapasiteit | 108 kwh | 201kwh | |
|
Stelsel doeltreffendheid |
PCS maksimum doeltreffendheid | ≥98% | |
| Sisteem maksimum efficiëntie | >90% | ||
| Sisteem maksimum efficiëntie | ≤0.5C | ||
| Beskerming | AC-invoer | Ja | |
| PCS AC-beskerming | Ja | ||
| AC-uitvoer beskerming | Ja | ||
| Oorspanningsbeskerming | Ja | ||
| Brandbeskerming | Aerosol/Perfluoro | ||
|
Algemeen parameter |
Afmeting (D*B*H) | 1200*1100*2200 MM | 1200*1600*2200 MM |
| Gewig | 1.8T | 2,1 t | |
| Inkomende lynmetode | Syverbinding (onderkantverbinding kan aangepas word) | ||
| Bedryfstemperatuurreeks | -20~50℃(Vermindering van krag vanaf 45) | ||
| Temperatuur vogtigheid | ≤95%, nie-kondenserend | ||
| Werkehofte | ≤3000 (vermindering van krag vanaf 2000) | ||
| IP-gradering | IP54 (Sleuteltoestel IP65) | ||
| Koelmethode | Industriële lugconditionering (vir battery)/Geforseerde lugkoeling (vir elektriese toerusting) | ||
| Kommunikasie | Kommunikasie-interfaces | RS485/Ethernet | |
| Kommunikasie-reëls | RTU/MODBUS-TCP | ||
