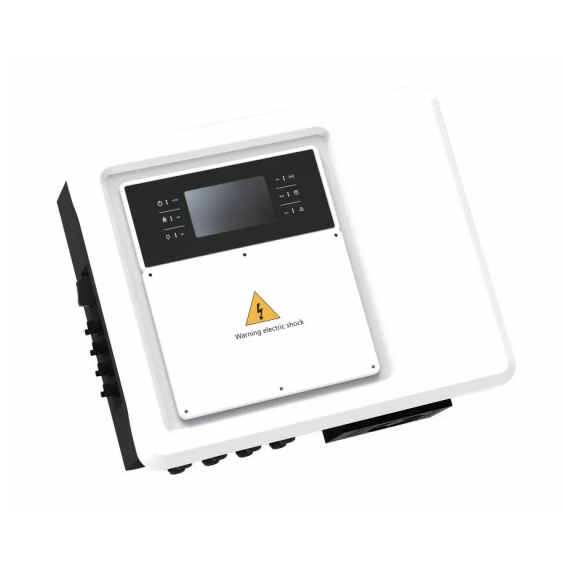

عاكس هجين أحادي الطور - سلسلة EPL (3-10 كيلوواط)
عاكس الطاقة الشمسية الهجين من سلسلة EPL بقدرة 3 كيلوواط إلى 10 كيلوواط هو حل مثالي لتخزين الطاقة الشمسية، ويتميز بإخراج غير متماثل ثلاثي الأطوار على مستوى صناعي متقدم، وتحديد دقيق لحد تصدير القدرة، واستهلاك ذاتي منخفض للغاية للطاقة. مع عرض واضح من شاشة LCD، وإعدادات عن بعد سهلة، وتشغيل رسومي سهل عبر التطبيق والموقع الإلكتروني، واتصالات عبر WIFI وP2P وLAN وGPRS وRS485.
- مقدمة
- الميزات الرئيسية
- المواصفات الفنية
- مُوصى به
مقدمة المنتج
عاكس الطاقة الشمسية الهجين من سلسلة EPL بقدرة 3 كيلوواط إلى 10 كيلوواط هو حل مثالي لتخزين الطاقة الشمسية، ويتميز بإخراج غير متماثل ثلاثي الأطوار على مستوى صناعي متقدم، وتحديد دقيق لحد تصدير القدرة، واستهلاك ذاتي منخفض للغاية للطاقة. مع عرض واضح من شاشة LCD، وإعدادات عن بعد سهلة، وتشغيل رسومي سهل عبر التطبيق والموقع الإلكتروني، واتصالات عبر WIFI وP2P وLAN وGPRS وRS485.
عاكس الطاقة الشمسية الهجين من سلسلة EPL بقدرة 3 كيلوواط إلى 10 كيلوواط هو حل مثالي لتخزين الطاقة الشمسية، ويتميز بإخراج غير متماثل ثلاثي الأطوار على مستوى صناعي متقدم، وتحديد دقيق لحد تصدير القدرة، واستهلاك ذاتي منخفض للغاية للطاقة. مع عرض واضح من شاشة LCD، وإعدادات عن بعد سهلة، وتشغيل رسومي سهل عبر التطبيق والموقع الإلكتروني، واتصالات عبر WIFI وP2P وLAN وGPRS وRS485.
 |
مراقبة استهلاك الحمولة |  |
شاشة LCD كبيرة |
 |
حد تصدير الطاقة |  |
حماية IP65 |
الميزات الرئيسية
المراقبة الذكية والتحكم:
يمكن للمستخدمين التحقق من استهلاك الحِمل على مدار 24 ساعة باستخدام حل ديماكس لمراقبة الاستهلاك. ومتاح أيضًا الحد المضمن ضد التدفق العكسي للتحكم في الطاقة المصدرّة.
 |
مراقبة استهلاك الأحمال على مدار 24 ساعة |
 |
حد تصدير الطاقة |
المواصفات الفنية
| عاكس هجين أحادي الطور - سلسلة EPL (3-10 كيلو واط) | ||||||
| رقم النموذج | EPL3000TL | EPL4000TL | EPL5000TL | EPL6000TL | EPL8000TL | EPL10KTL |
| مدخلات (تيار مباشر) | ||||||
| القدرة القصوى للتيار المستمر (W) | 4500 وات | 6000 واط | 7500 واط | 9000W | 12000W | 14000W |
| جهد DC الأقصى (Vdc) | 500 | |||||
| جهد المدخلات المقدر للوحات الشمسية | 360 فولت (100~500 فولت) | |||||
| نطاق جهد MPPT (Vdc) | 100~450 | |||||
| التيار الكهربائي الأقصى للإدخال (A) | 18A/18A | 27A/27A | ||||
| الحد الأقصى لتيار الدخل في حالة القصر لكل MPPT | 25 أمبير/25 أمبير | 50A/50A | ||||
| عدد متعقبات النقطة الأكثر فعالية | 2 | 2 | ||||
| سلاسل لكل متعقب MPP | 1 | 2 | ||||
| مدخل البطارية | ||||||
| نوع البطارية | رصاصي حمض أو ليثيوم أيون | |||||
| نطاق جهد البطارية (V) | 40-60V | |||||
| حد الشحن الأقصى (أ) | 80 | 100 | 120 | 150 | 200 | 210 |
| حد التفريغ الأقصى (أ) | 80 | 100 | 120 | 150 | 200 | 210 |
| مستشعر درجة الحرارة الخارجي | نعم | |||||
| منحنى الشحن | ثلاث مراحل/تسوية | |||||
| استراتيجية الشحن للبطارية الليثيوم أيون | التكيف الذاتي مع نظام إدارة البطارية | |||||
| الإخراج (AC) | ||||||
| الطاقة النشطة للإخراج المتردد المقياسي (واط) | 3000 | 4000 | 5000 | 6000 | 8000 | 10000 |
| الحد الأقصى للقدرة الفعالة الناتجة عبر التيار المتردد (واط) | 3300 | 4400 | 5500 | 6600 | 8800 | 10500 |
| تيار الإخراج الكهربائي الاسمي (A) | 13.1 | 17.4 | 21.8 | 26.2 | 34.8 | 43.5 |
| أقصى تيار ناتج عبر التيار المتردد (أمبير) | 15 | 20 | 24.2 | 28.8 | 38.5 | 45.6 |
| القدرة القصوى المستمرة للتيار المتردد (أ) | 35A | 65A | ||||
| القدرة الذروة (خارج الشبكة) | ضعف القدرة المقننة، 10 ثوانٍ | |||||
| نطاق ضبط عامل الطاقة | 0.8 يؤدي إلى 0.8 متأخر | |||||
| عامل القدرة | 1 | |||||
| تردد الإخراج وجهد الإخراج | 50/60هرتز؛ L/N/PE 220/230 فولت كهرباء تبادلية | |||||
| نوع الشبكة | فاز واحد | |||||
| التشوه التوافقي الكلي (THD) | <0.5%In | |||||
| الكفاءة | ||||||
| كفاءة التحويل القصوى | 97.6% | 97.6% | 97.6% | 97.8% | 97.8% | 97.8% |
| الكفاءة الأوروبية | 96.5% | 96.5% | 96.5% | 96.6% | 96.6% | 96.6% |
| كفاءة MPPT | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| السلامة والحماية | ||||||
| متداخل | حماية ضد عزل الجزيرة، حماية الإدخال العكسي لسلاسل الألواح الشمسية كشف مقاومة العزل، وحدة مراقبة التيار المتبقي حماية من زيادة التيار في المخرج حماية من قصر الدائرة في المخرجات، حماية من الموجات الشديدة |
|||||
| فئة الجهد فوق | نوع DC II / نوع AC III | |||||
| المعالم العامة | ||||||
| الأبعاد (العرض/الارتفاع/العمق) (مم) | 520*420*180 | |||||
| الوزن(كجم) | 25 | |||||
| درجة الحماية | IP65 وفقًا لمعيار IEC60529 | |||||
| درجة حرارة التشغيل (°C) | -40 ~ +60، تخفيض فوق 45°م | |||||
| مفهوم التبريد | تبريد ذكي | |||||
| مستوى الضوضاء الصوتية (dB) | <30 | |||||
| نمط التثبيت | مثبت على الحائط | |||||
| التواصل مع BMS | RS485؛ CAN | |||||
| الضمان | ضمان قياسي 5 سنوات؛ 7/10 سنوات اختياري | |||||
| الشهادات والاعتمادات | ||||||
| CQC، VDE-AR-N4105، IEC61727، IEC62116، VDE0124-AR-N0124، EN50549، IEC62109، IEC62477 | ||||||
