Hittepijp Gedruk Solêre Waterverwarmer
Materiaal: Borosilikaatglas 3.3
Grootte (Deursnee x Lengte): Φ58mm×1800mm
Binnesteelmateriaal: Voedselgraaad SUS304-2B / SUS316L roestvrye staal
Buitesteelmateriaal (opsioneel): Gekleurde staal / Roestvrye staal / PVDF
- Inleiding
- Hoof Kenmerke
- Spesifikasies
- Bykomstighede
- Aanbeveel
Produk Inleiding

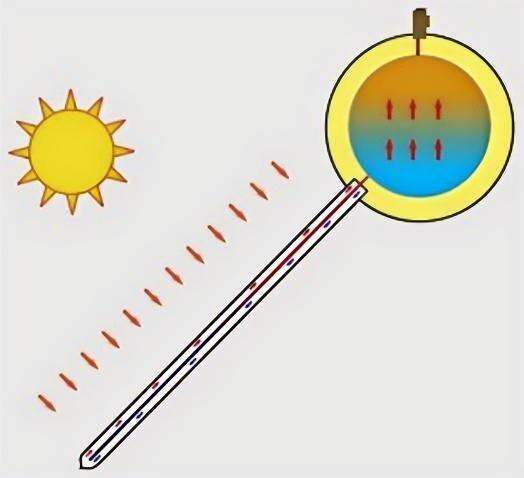

Die hittepijp-solankollekteur word altyd gekoppel met 'n bestaande waterverwarmingsapparaat. Die selektiewe absorbeerder-bekleding op die binnekant van die vakuumbuise absorbeer sonenergie, en omskep dit dan in termiese energie, wat deur middel van 'n aluminium vin na die hittepijp oorgedra word. Die verhitte vloeistof binne-in die hittepijp verander in damp wat na die boonste kondensator opstyg, waar die termiese energie vloeistof deur die hitte-uitruiler oorgedra word, en die gekoelde damp weer vloeibaar word en terugkeer na die basis van die hittepijp.
Die termiese energie word deur 'n koperpyp na die oordragsvloeistof oorgedra. Hierdie oordrag van hitte na die vloeistof skep 'n deurlopende sirkulasie solank die kollekteur deur die son verhit word.
Hoof Kenmerke
Spesifikasies
| Model | Absorberende Oppervlak (m²) | Vakuum buis (Hittepijp) | Tankkapasiteit | Laaihoeveelheid (stelle) | |||
| ## Deursnee (mm) | Lengte (mm) | NO: (stks) | (liter) | 40HQ | 20GP | ||
| DM-CPT100 | 0.8 | 58 | 1800 | 10 | 100 | 178 | 70 |
| DM-CPT120 | 0.96 | 58 | 1800 | 12 | 120 | 158 | 62 |
| DM-CPT150 | 1.2 | 58 | 1800 | 15 | 150 | 128 | 51 |
| DM-CPT200 | 1.6 | 58 | 1800 | 20 | 200 | 98 | 39 |
| DM-CPT240 | 1.92 | 58 | 1800 | 24 | 240 | 80 | 32 |
| DM-CPT300 | 2.4 | 58 | 1800 | 30 | 300 | 68 | 27 |
| Kategorie/Item | Besonderhede |
|---|---|
| 1. Solaar Vakuum Pyp | |
| - Materiaal | Borosilikaatglas 3.3 |
| - Grootte (Deursnee × Lengte) | φ58mm × 1800mm |
| - Absorpsiebedekking | ALN/AlN-SS/Cu selektiewe absorpsiebedekking |
| - Absorptiewe vermoë (α) | 0,93-0,96 (AM1.5) |
| - Emissiwiteit (Σ) | 0,04-0,06 (80℃±5℃) |
| 2. Gedrukte Waterreservoir | |
| - Binnebakmateriaal | Voedselgraderende SUS304-2B / SUS316L roestvrye staal |
| - Buitebakmateriaal (Opsioneel) | Kleurstaal / Roestvrye staal / PVDF |
| - Isolasie-laagmateriaal | Hoë-digtheid poliuretaanskuim (Hoë-digtheid PU-skuim) |
| - Hittebehoudduur | ≥72 ure |
| - Bedryfsdruk | ≤7bar |
| - Veiligheidsuitrusting | T/P-veiligheidsklep (voorkom oordruk en oortemperatuur), magnesiumstaaf (voorkom skaalvorming) |
| 3. Ondersteuningsraam | |
| - Materiaal (Opsioneel) | Gegalvaniseerde staal / Aluminiumlegering / Roesvrye staal |
| - Funksionele eienskappe | Rooysterwe, geskik vir buite-installasie |
| Lae-temperatuurweerstand | Normale bedryf by -50℃ |
| Lewensduur | ≥15 jaar |
| Kern toepassing scenarios | 1. Residensieel: Familiestortjies, daaglikse warmwatersverskaffing 2. Klein kommersiëel: Krampe, klein hotelle 3. Prioriteitsaanpassing: Gebiede wat stabiele hoëdruk warm water en lae-temperatuur aanpasbaarheid vereis |
Bykomstighede

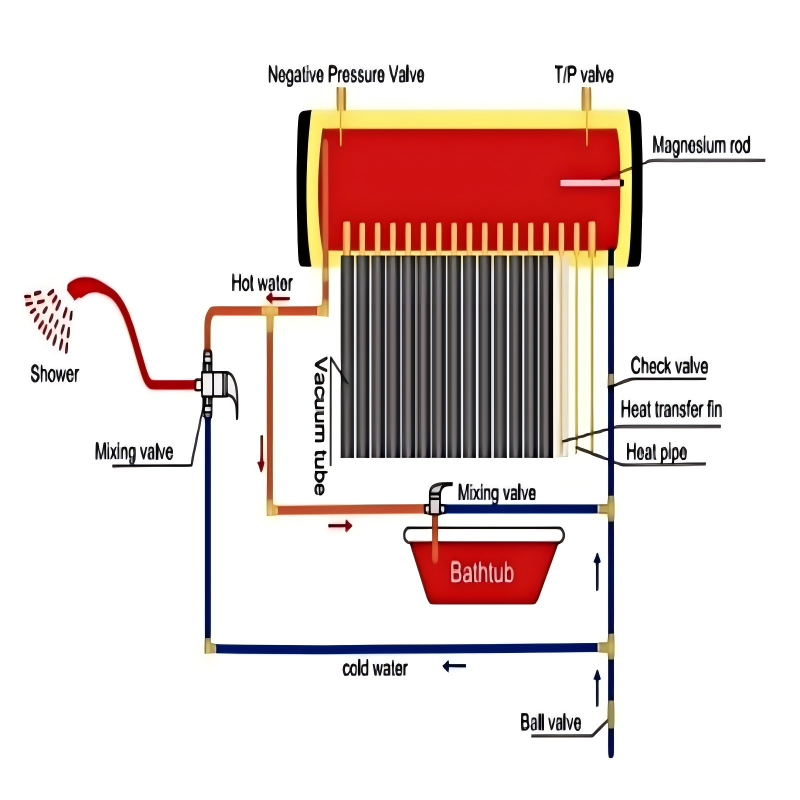

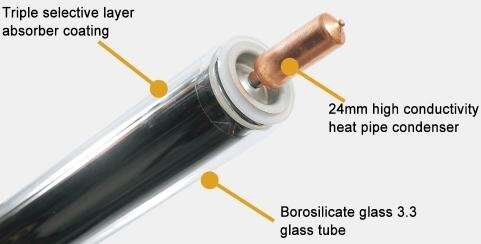

Vakuumbuis: Borosilikaatglas 3.3 (hoë temperatuurbestand, lae termiese uitsetting), Φ58mm×1800mm. ALN/AIN-SS/Cu selektiewe absorpsielaag (α=0,93-0,96, Σ=0,04-0,06). Voorziend van 14-1700mm rooi koper hittepijp + aluminium hittegeleidingsvelle vir vinnige hitte-oordrag.
Drukwaterreservoir:
Binne tank: voedselwaardige SUS304-2B/SUS316L roestvrye staal (korrosiebestand, watergehalte gewaarborg).
Binne tank: voedselwaardige SUS304-2B/SUS316L roestvrye staal (korrosiebestand, watergehalte gewaarborg).
Buite tank: opsionele kleurstaal/roestvrye staal/PVDF (bestand teen buitentydse veroudering). Hoëdigtheid PU-isolasie-laag (hitteverliesvermindering, isolasie ≥72h). Bedryfsdruk ≤7bar, met T/P-veiligheidsklep (te hoë druk/temperatuur voorkoming) en magnesiumstaaf (skalavorming voorkoming).
Steun: Gegalvaniseerde staal/aluminiumlegering/roestvrye staal (roesbestand, geskik vir buite-installasie).
