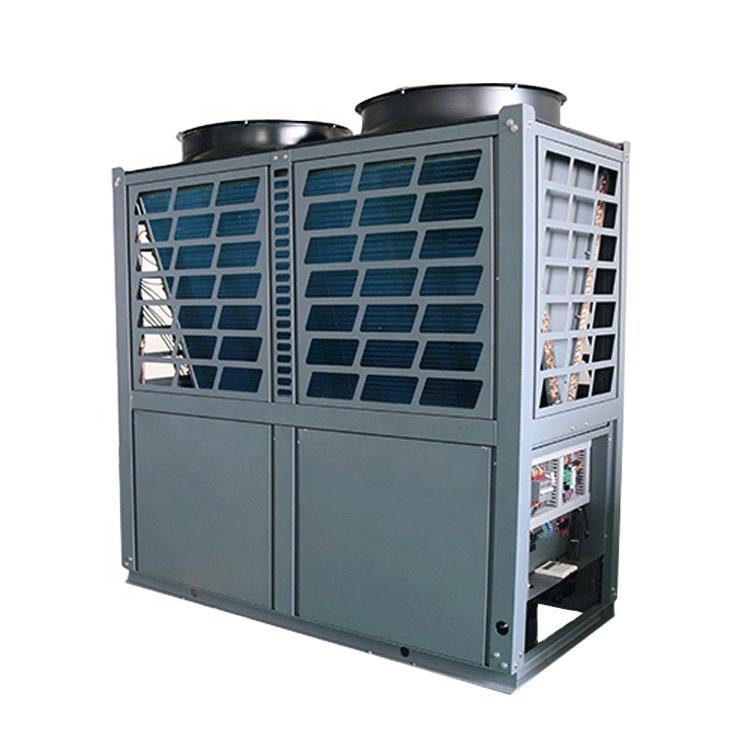

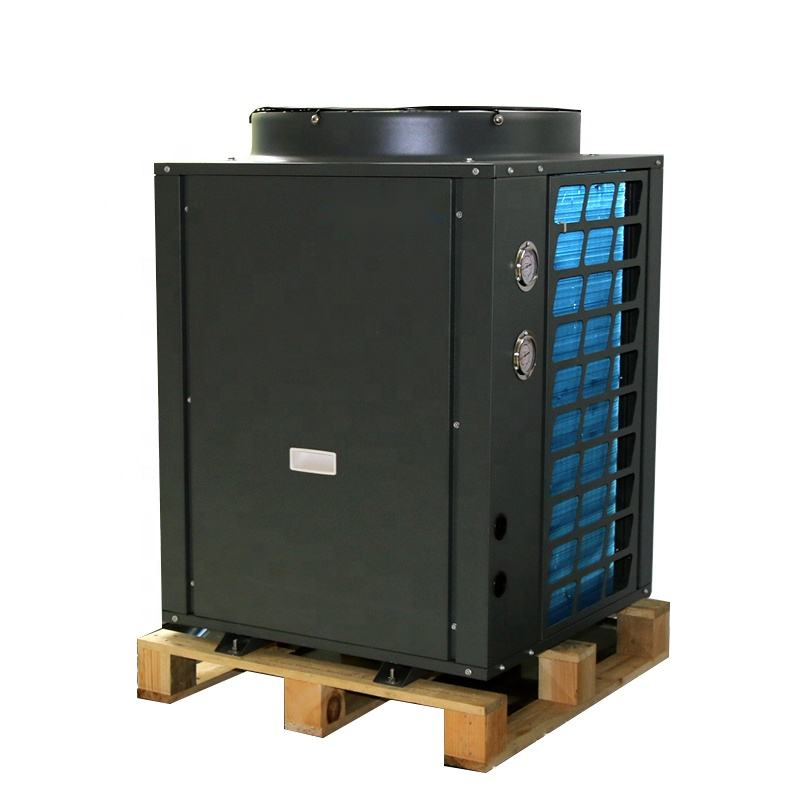

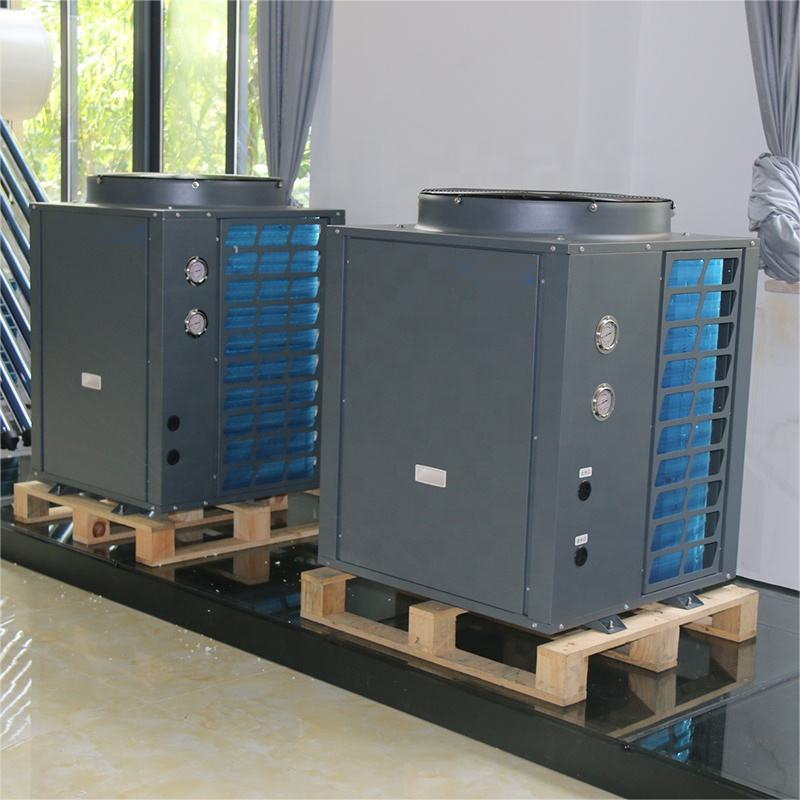

ON/OFF husholdnings- og erhvervssvømmebassinvarmepumpe
Strømforbruget bruges kun til at "flytte varme", ikke generere den, hvilket sparer 70-80 % mere energi end elopvarmning og er mere miljøvenlig end gasopvarmning (ingen udstødningsemissioner).
- Introduktion
- Hovedfunktioner
- Specifikationer
- Anbefales
Produktintroduktion
Arbejdsprincip:
1. Varmeabsorptionsfase (optagelse af varmeenergi fra luft): Fordamperen (udendørs unit) i varmepumpen optager lavtempereret varmeenergi fra omgivende luft. Samtidig optager kølemidlet (et specielt medium med et ekstremt lavt kogepunkt) inde i fordampningen denne varmeenergi og fordampes, så det bliver til kølemiddelgas med lav temperatur og lavt tryk.
2. Komprimering og opvarmningsfase (forstærkning af varmeenergi): Det lavtempererede, lavtrykkede gassede kølemiddel suges ind i kompressoren. Kompressoren komprimerer kølemidlet hurtigt, hvilket omdanner det til højtempereret, højtrykket gasset kølemiddel.
3. Frigivelse af varme og vandopvarmningsfase (opvarmning af poolvand): Det højtrykkede, varme gassformige kølemiddel træder ind i kondensatoren. Kondensatoren overfører den varme energi fra kølemidlet til swimmingpools vand, der løber igennem den, og herved øges temperaturen på swimmingpools vand. Mens kølemidlet afgiver varmeenergi, kondenserer det og bliver til et væskeformigt kølemiddel under højt tryk.
4. Drosling og trykfaldstrin (cyklusgenbrug): Det væskeformige kølemiddel under højt tryk passerer gennem drosleanordningen, hvor dets tryk falder kraftigt, og temperaturen sænkes. Det omdannes derefter tilbage til et lavt-tryk, lavtempereret væskeformigt kølemiddel, strømmer igen ind i fordampningen og gentager de ovenstående fire trin for at danne en kontinuerlig opvarmningscyklus, hvilket sikrer en konstant temperatur i swimmingpools vand.
1. Varmeabsorptionsfase (optagelse af varmeenergi fra luft): Fordamperen (udendørs unit) i varmepumpen optager lavtempereret varmeenergi fra omgivende luft. Samtidig optager kølemidlet (et specielt medium med et ekstremt lavt kogepunkt) inde i fordampningen denne varmeenergi og fordampes, så det bliver til kølemiddelgas med lav temperatur og lavt tryk.
2. Komprimering og opvarmningsfase (forstærkning af varmeenergi): Det lavtempererede, lavtrykkede gassede kølemiddel suges ind i kompressoren. Kompressoren komprimerer kølemidlet hurtigt, hvilket omdanner det til højtempereret, højtrykket gasset kølemiddel.
3. Frigivelse af varme og vandopvarmningsfase (opvarmning af poolvand): Det højtrykkede, varme gassformige kølemiddel træder ind i kondensatoren. Kondensatoren overfører den varme energi fra kølemidlet til swimmingpools vand, der løber igennem den, og herved øges temperaturen på swimmingpools vand. Mens kølemidlet afgiver varmeenergi, kondenserer det og bliver til et væskeformigt kølemiddel under højt tryk.
4. Drosling og trykfaldstrin (cyklusgenbrug): Det væskeformige kølemiddel under højt tryk passerer gennem drosleanordningen, hvor dets tryk falder kraftigt, og temperaturen sænkes. Det omdannes derefter tilbage til et lavt-tryk, lavtempereret væskeformigt kølemiddel, strømmer igen ind i fordampningen og gentager de ovenstående fire trin for at danne en kontinuerlig opvarmningscyklus, hvilket sikrer en konstant temperatur i swimmingpools vand.
Hovedfunktioner
Funktioner:
Strømforbruget bruges kun til at "flytte varme", ikke generere den, hvilket sparer 70-80 % mere energi end elopvarmning og er mere miljøvenlig end gasopvarmning (ingen udstødningsemissioner).
Specifikationer
| PÅ/OFF HUSHOLDS- OG HANDELSVIRKSOMHED SVØMMEHAVN VARMEPUMPER | |||||||||
| JDLKRY-5FE1 | JDLKRY-8FE2 | JDLKRY-13FE1 | JDLKRY-16FE1 | JDLKRY-20E2 | JDLKRY-25E2 | JDLKRY-50E2 | JDLKRY-100E2 | ||
| Kuldemedium | R32 | R410a | |||||||
| Strømforsyning (V/Ph/Hz) | 220-240/1/50 | 380/3N-50Hz | |||||||
| YL-H01-Opvarmning: A24℃/V26℃ | Varmekapacitet (kw) | 4.8 | 7.4 | 12.6 | 16 | 20 | 25 | 49 | 98 |
| Varmekapacitet (BTU/t) | 16378 | 25250 | 42993 | 54594 | 68243 | 85304 | 167195 | 304390 | |
| Strøminput (kW) | 0.8 | 1.16 | 2.03 | 2.8 | 3.1 | 4.4 | 8.6 | 17.3 | |
| Strøm (A) | 3.7 | 5.4 | 9.3 | 13.3 | 7 | 9.3 | 9.6 | 39 | |
| COP (W/W) | 6 | 6.4 | 6.2 | 5.7 | 6.5 | 5.7 | 5.7 | 5.7 | |
| YL-H02-Varme: A15℃/W26℃ | Varmekapacitet (kw) | 3.9 | 6.2 | 10.5 | 13.2 | 16.7 | 21 | 42 | 84 |
| Varmekapacitet (BTU/t) | 13307 | 21155 | 35827 | 45040 | 56983 | 71655 | 143310 | 286620 | |
| Strøminput (kW) | 0.82 | 1.2 | 2.04 | 2.74 | 3.15 | 4.25 | 8.5 | 16.9 | |
| Strøm (A) | 3.8 | 5.7 | 9.3 | 13 | 7.1 | 9.2 | 19 | 37 | |
| COP (W/W) | 4.8 | 5.2 | 5.1 | 4.8 | 5.3 | 4.9 | 4.9 | 5.0 | |
| YL-C01-Køling: A35℃/W30℃ | Kølekapacitet (KW) | 3.2 | 5.2 | 7.7 | 8.1 | 12.8 | 14.5 | 28 | 62 |
| Kølekapacitet (BTU/t) | 10919 | 17743 | 26273 | 27638 | 43675 | 49476 | 95540 | 211553 | |
| Strøminput (kW) | 1.06 | 1.6 | 2.73 | 3.8 | 4.1 | 5.5 | 10.5 | 22 | |
| Strøm (A) | 5 | 7.4 | 12.3 | 18 | 8.5 | 11 | 22 | 43 | |
| EER (W/W) | 3 | 3.3 | 2.8 | 2.1 | 3.1 | 2.6 | 2.7 | 2.8 | |
| YL-C02-Køling: A43℃/W30℃ | Kølekapacitet (KW) | 2.64 | 4.2 | 6.2 | 6.5 | 10.5 | 12 | 24 | 46 |
| Kølekapacitet (BTU/t) | 9008 | 14331 | 21155 | 22179 | 35827 | 40946 | 81891 | 156958 | |
| Strøminput (kW) | 1.25 | 1.86 | 2.95 | 3.3 | 5.08 | 6 | 12 | 23 | |
| Strøm (A) | 5.8 | 8.6 | 14.4 | 19 | 9 | 13 | 26 | 52 | |
| EER (W/W) | 2.1 | 2.3 | 2.1 | 2.0 | 2.1 | 2.0 | 2.0 | 2.0 | |
| Drift | Vandudløbstemperaturområde (℃) | 15~40 | |||||||
| Omgivelsestemperaturområde (℃) | -7~43 | -15~43 | |||||||
| Varmeveksler | Kompressorbrand | Høj grad | Copeland Scroll | ||||||
| Kompressor type | Rotary-1 | Scroll-1 | Scroll-1 | Scroll-2 | Scroll-2 | ||||
| Kontroller | Mikroprocessorbaseret digital regulator med LCD touch screen display | ||||||||
| Støj (dB(A)) | 47 | 50 | 52 | 54 | 60 | 60 | 64 | 72 | |
| Max | Strøminput (kW) | 1.5 | 2 | 3.4 | 4.4 | 5.1 | 6 | 12 | 23 |
| Strøm (A) | 6.8 | 9.3 | 16 | 22 | 9 | 13 | 26 | 52 | |
| Nøgle | TYPENAVN | Titanium / PVC | |||||||
| Standard vandgennemstrømning (m³/h) | 2 | 3.2 | 5.5 | 6.9 | 8.6 | 9.5 | 19 | 38 | |
| Anbefalet vandgennemstrømning (m³/h) | 1.8~3 | 3~5 | 6~8 | 6.5~8.5 | 8~10 | 9~11 | 19~21 | 38~40 | |
| Vandtrykfald (KPa) | 4 | 6 | 10 | 14 | 15 | 16 | 55 | 55 | |
| Vandtilslutning (mm) | 50 | 50 | 50 | 50 | 40 | 40 | 50 | 80 | |
| Fan | Position | Side | Vertikal | ||||||
| Materiale | Plast | metal | |||||||
| Luftgennemstrømning (m³/h) | 1300 | 1800 | 3000 | 3000 | 5500 | 6500 | 13000 | 26000 | |
| Dimensioner (L × W × H) | Netto (mm) | 955/396/570 | 955/396/570 | 1060/425/658 | 1060/425/658 | 750/750/1000 | 750/750/1000 | 1560/850/1100 | 2000/1000/2070 |
| Vægt | (kg) | 39/42 | 49/52 | 68/72 | 70/74 | 140 | 180 | 350 | 810 |
