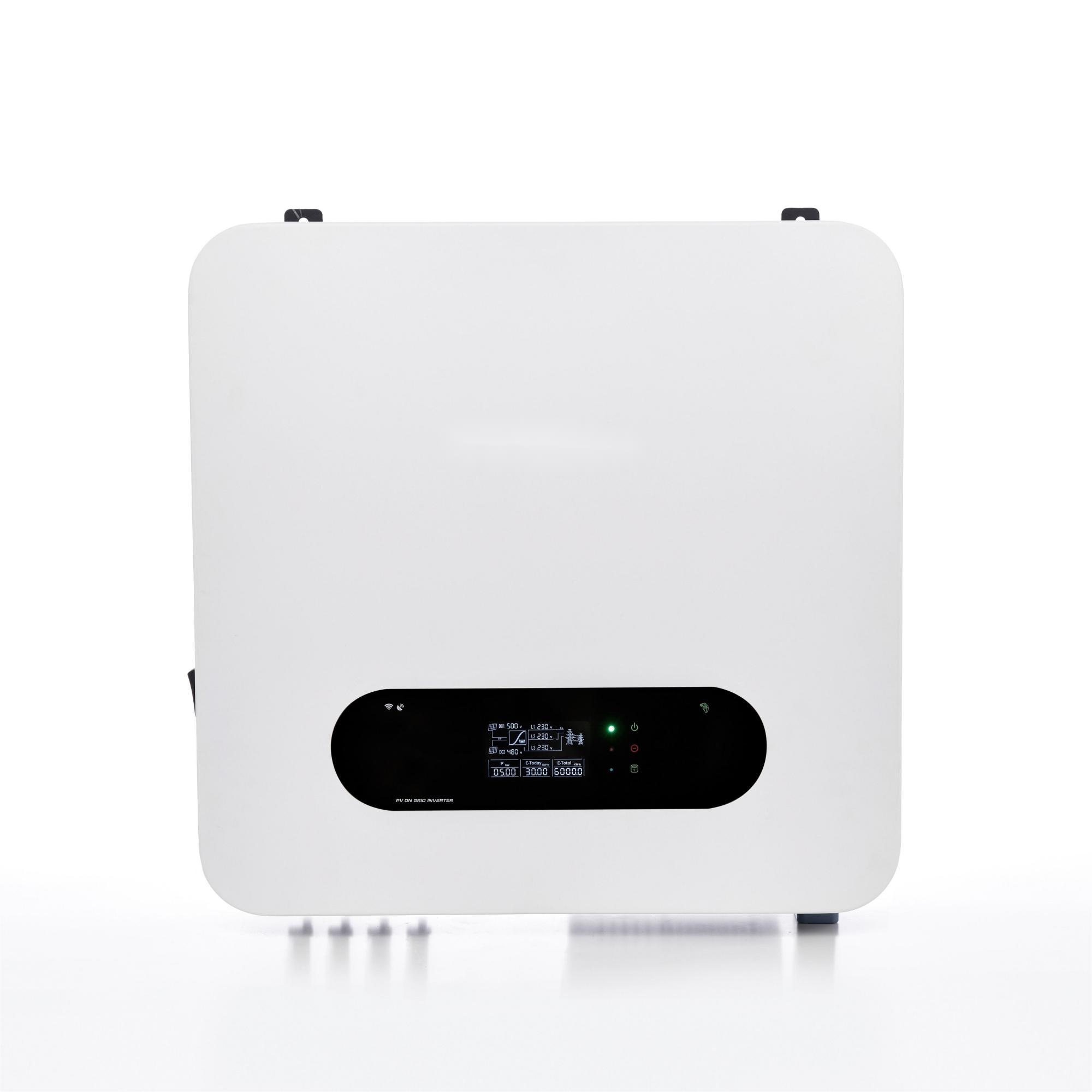

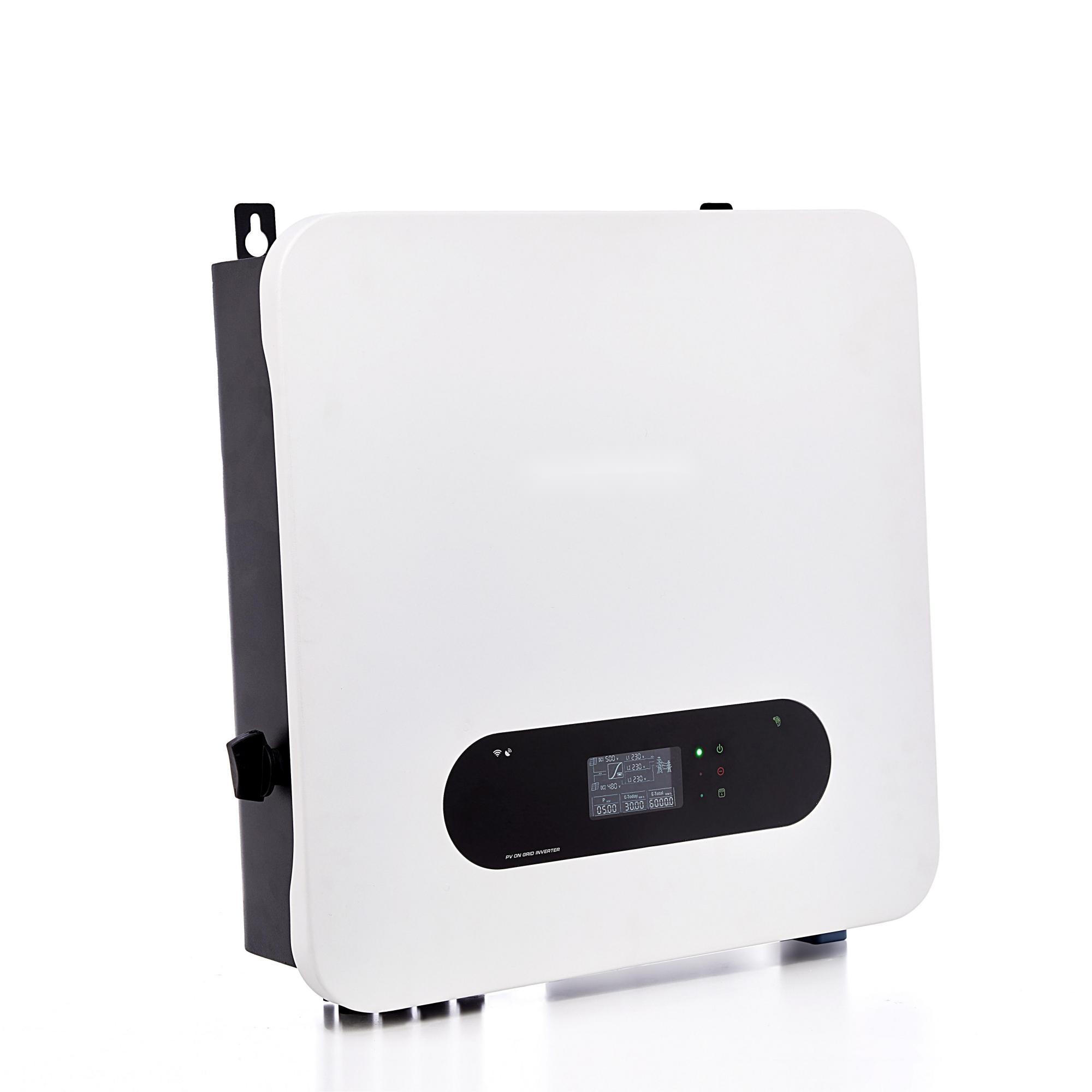

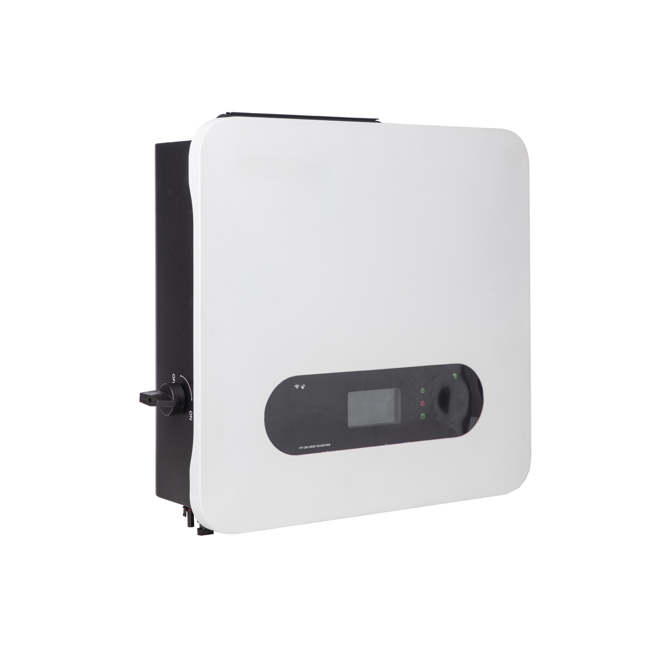

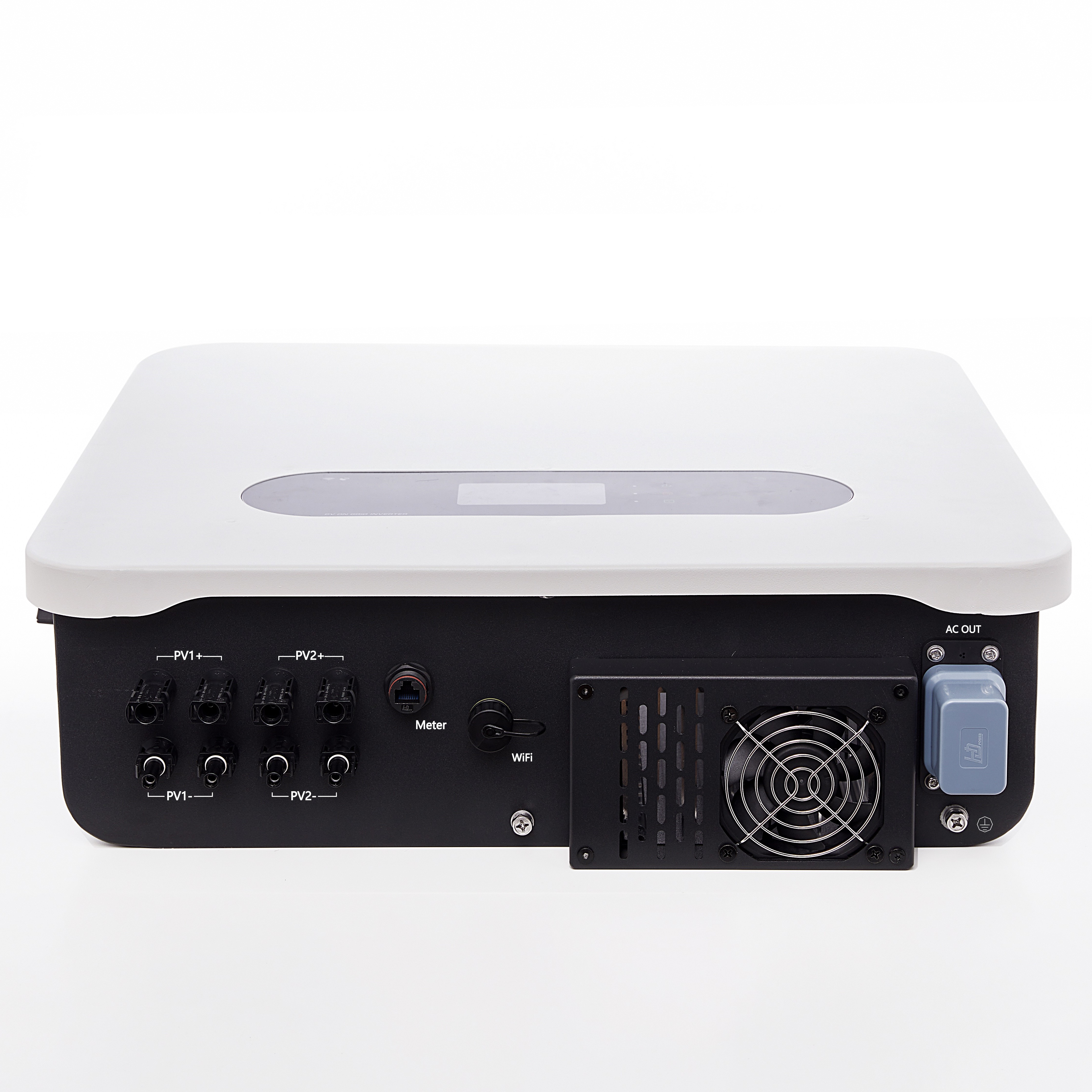

سلسلة الطاقة الشمسية ثلاثية الطور GTl -TP (4-25kW)
إن عاكس التيار من السلسلة TP بقدرة 4-25 كيلوواط هو عاكس شمسي سكني مدمج موصول بالشبكة، تم تصميمه خصيصًا لتوفير الراحة والمتعة وكفاءة عالية للأسر المنزلية. ويتميز بشاشة عرض واضحة كبيرة الحجم، وإعدادات عن بعد سهلة، وتشغيل رسومي سهل عبر تطبيق وويب، بالإضافة إلى اتصالات عبر WIFI وP2P وLAN وGPRS وRS485.
- مقدمة
- الميزات الرئيسية
- المواصفات الفنية
- مُوصى به
مقدمة المنتج
إن عاكس التيار من السلسلة TP بقدرة 4-25 كيلوواط هو عاكس شمسي سكني مدمج موصول بالشبكة، تم تصميمه خصيصًا لتوفير الراحة والمتعة وكفاءة عالية للأسر المنزلية. ويتميز بشاشة عرض واضحة كبيرة الحجم، وإعدادات عن بعد سهلة، وتشغيل رسومي سهل عبر تطبيق وويب، بالإضافة إلى اتصالات عبر WIFI وP2P وLAN وGPRS وRS485.
إن عاكس التيار من السلسلة TP بقدرة 4-25 كيلوواط هو عاكس شمسي سكني مدمج موصول بالشبكة، تم تصميمه خصيصًا لتوفير الراحة والمتعة وكفاءة عالية للأسر المنزلية. ويتميز بشاشة عرض واضحة كبيرة الحجم، وإعدادات عن بعد سهلة، وتشغيل رسومي سهل عبر تطبيق وويب، بالإضافة إلى اتصالات عبر WIFI وP2P وLAN وGPRS وRS485.
 |
مراقبة استهلاك الحمولة |  |
شاشة LCD كبيرة |
 |
حد تصدير الطاقة |  |
حماية IP65 |
الميزات الرئيسية
المراقبة الذكية والتحكم:
يمكن للمستخدمين التحقق من استهلاك الحِمل على مدار 24 ساعة باستخدام حل ديماكس لمراقبة الاستهلاك. ومتاح أيضًا الحد المضمن ضد التدفق العكسي للتحكم في الطاقة المصدرّة.
 |
مراقبة استهلاك الأحمال على مدار 24 ساعة |
 |
حد تصدير الطاقة |
المواصفات الفنية
| سلسلة محول شمسي ثلاثي الطور GTl-TP (4-25kW) | ||||||||||
| رقم النموذج | TP4KTL | TP5KTL | TP6KTL | TP8KTL | TP10KTL | TP12KTL | TP15KTL | TP17KTL | TP20KTL | TP25KTL |
| جانب التيار المستمر / معاملات الإدخال | ||||||||||
| القدرة القصوى للتيار المستمر (W) | 5500 واط | 6500W | 7500 واط | 9500 واط | 11500W | 18000 واط | 22500W | 22500W | 30000 واط | 30000 واط |
| جهد DC الأقصى (Vdc) | 1000 | |||||||||
| الحد الأدنى جهد التشغيل (Vdc) | 160 | 250 | ||||||||
| نطاق جهد MPPT (Vdc) | 160~850 | 200~850 | ||||||||
| التيار الكهربائي الأقصى للإدخال (A) | 18A/18A | 26A/26A | 36A/26A | |||||||
| الحد الأقصى لتيار الدخل في حالة القصر لكل MPPT | 25 أمبير/25 أمبير | 34A/34A | 46A/34A | |||||||
| عدد متعقبات النقطة الأكثر فعالية | 2 | 2 | ||||||||
| سلاسل لكل متعقب MPP | 1 | 2 | ||||||||
| جهة التيار المتردد / معلمات الإخراج | ||||||||||
| قوة الإخراج الاسمية (واط) | 4000 | 5000 | 6000 | 8000 | 10000 | 12000 | 15000 | 17000 | 20000 | 25000 |
| قوة الإخراج القصوى (واط) | 5000 | 6000 | 7000 | 8800 | 11000 | 13200 | 16500 | 18700 | 22000 | 27500 |
| التيار المخرج الأقصى (A) | 8 | 10 | 12 | 15 | 17 | 20 | 23 | 25 | 30 | 41.6 |
| جهد الإخراج الاسمي/المدى (فولت) | 400 فولت متردد / 380-440 فولت | 50/60Hz؛ 400Vac | ||||||||
| تردد شبكة AC / النطاق (Hz) | 50/60Hz (اختيار تلقائي)/44Hz~55Hz؛ 54Hz~65Hz | 45/55Hz؛ 280~490Vac(قابل للتعديل) | ||||||||
| اتصال AC (مع PE) | 3W/N/PE | |||||||||
| تشويه التيار (THDi) | <1.5% | <1.5% | <1.5% | <1.5% | <1.5% | <1.5% | <1.5% | <1.5% | <1.5% | <1.5% |
| عامل القدرة | 0.8 يؤدي إلى 0.8 متأخر | |||||||||
| الكفاءة | ||||||||||
| كفاءة التحويل القصوى | 98.0% | 98.2% | 98.2% | 98.3% | 98.4% | 98.4% | 98.4% | 98.5% | 98.5% | 98.5% |
| الكفاءة الأوروبية | 97.5% | 97.7% | 97.7% | 97.8% | 97.9% | 97.9% | 98.0% | 98.1% | 98.1% | 98.2% |
| كفاءة MPPT | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% | 99.9% |
| السلامة والحماية | ||||||||||
| مفتاح DC | نعم | |||||||||
| حماية ضد قطبية معكوسة لـ DC | نعم | |||||||||
| حماية عزلة المعاوقة | نعم | |||||||||
| حماية التيار المتبقي | نعم | |||||||||
| حماية التيار المتسرب | نعم | |||||||||
| جهاز حماية الفولتية العالية SPD ( محمي حرارياً ) | نعم | |||||||||
| المعالم العامة | ||||||||||
| الأبعاد (العرض/الارتفاع/العمق) (مم) | 480*476*157 | 520*510*160 | ||||||||
| الوزن (كجم) | 16 | 23 | ||||||||
| مفتاح DC المدمج | اختياري | |||||||||
| استهلاك الطاقة الليلي (واط) | <0.2 | |||||||||
| نوع العزل | بدون محول | |||||||||
| درجة الحماية | IP65 وفقًا لمعيار IEC60529 | |||||||||
| درجة حرارة التشغيل (°C) | -25 ~ +60 | |||||||||
| مفهوم التبريد | تبريد ذكي | |||||||||
| ارتفاع التشغيل (م) | <2000 متر (بدون تقليل القدرة) | |||||||||
| مستوى الضوضاء الصوتية (dB) | <25 | |||||||||
| عرض | شاشة LCD | |||||||||
| واجهة الاتصال | واي فاي قياسي/RS485/GPRS | |||||||||
| الضمان | ضمان قياسي 5 سنوات؛ 7/10 سنوات اختياري | |||||||||
| الشهادات والاعتمادات | ||||||||||
| سي إي-(إم سي/إل في دي) : إي إن(آي إي سي) 61000-1/-2/-3/; إي إن(آي إي سي) 62109-1/-2؛ آي إي سي 61727/62116؛ جي83-3/جي59-3؛ إي إن50438؛ في دي إي-0126-1-1؛ في دي إي-أر-إن4105؛ أس4777.2؛ أس4777.3 | ||||||||||
