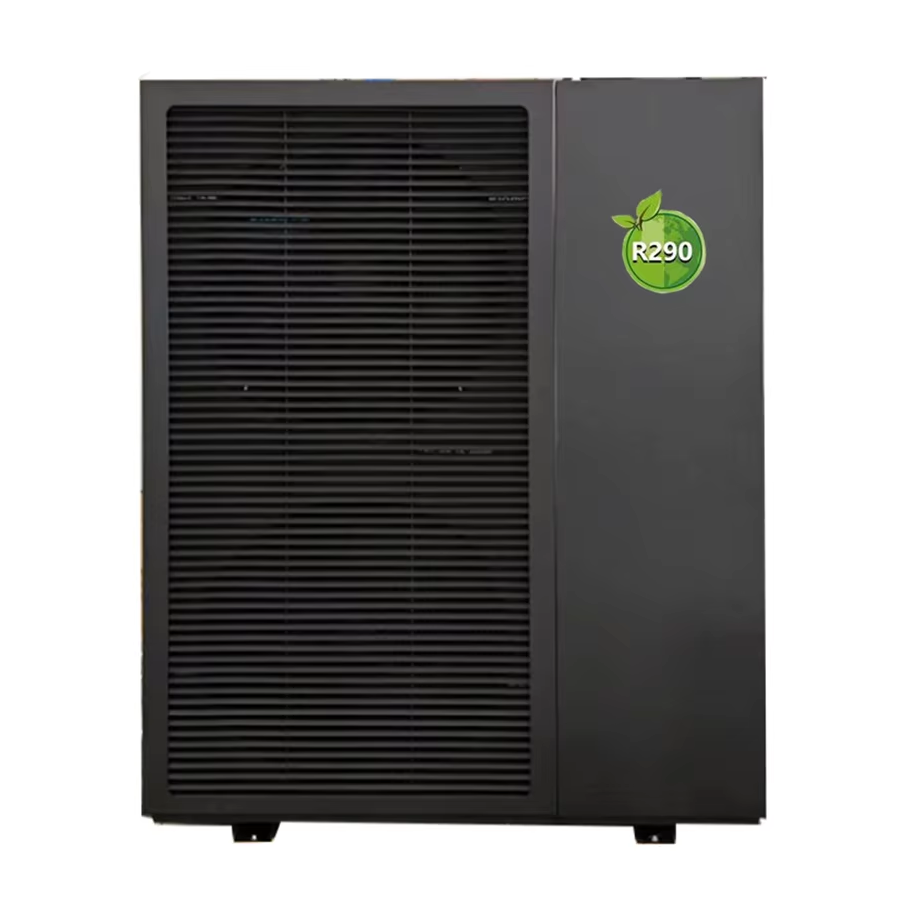

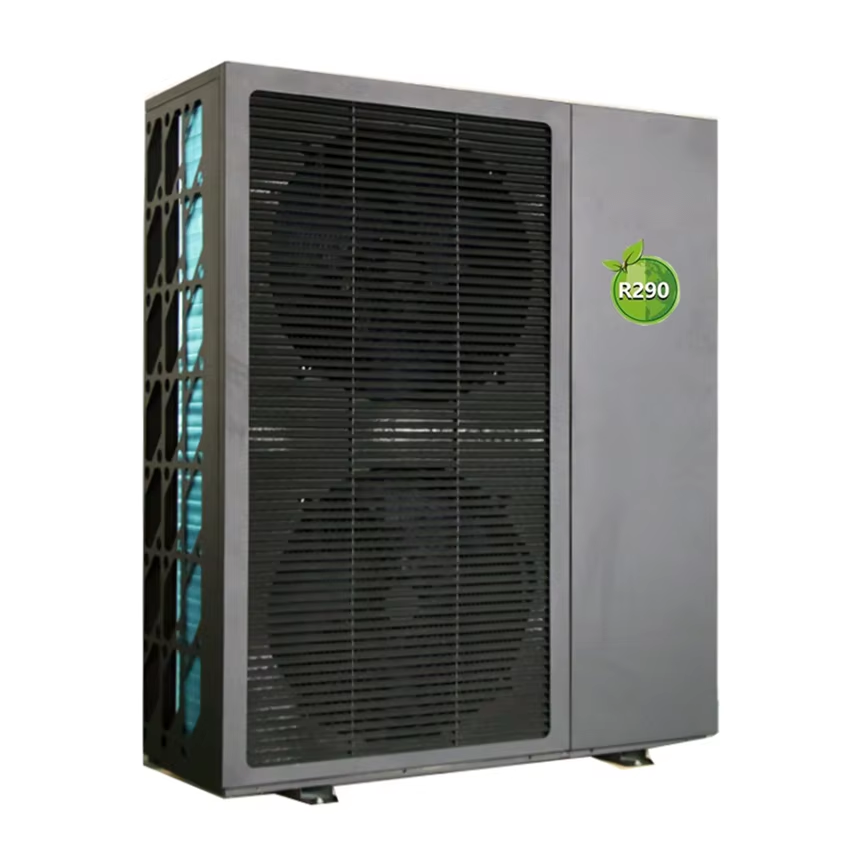

R290 "LOUER FORM" HUISHOODELIK INVERTER WARMTEPOMP VIR VERWARMING, KOELING EN DHW
Europese Standaard: A+++ Nasionale standaard: Super eerste-klas energiedoeltreffendheid vir verkoeling/verwarming
Stil geraasvermindering: 8-kern skakels gebruik skokabsorpsie, katoen- of lugvloeioptimalisasie-ontwerp: verskeie geraasverminderende tegnologieë om 'n hoë gehalte stil omgewing te skep.
Roosterontwerp: CFD-simulasietegnologie vir lugafvoerrooster, wat effektief lugafvoerspreiding en windweerstand verminder en windgeraas verlaag.
Veiligheid Beskerming: Veelvuldige veiligheidsbeskermingsinstellings, soos oorbeladingbeskerming, lae-spanningsbeskerming, ens., om veilige werking van die eenheid te verseker.
- Inleiding
- Spesifikasies
- Aanbeveel
Produk Inleiding
Tegnologiese Voorkoms:
Dubbel-laag metaalplaat, dubbele klankisolasie en geraasvermindering "lae geraas" "hoë doeltreffendheid
Lugvaartgraad dubbele warmgedompelde sinkbedekte staal, wat produk met hoë sterkte, duursaamheid en stabiliteit verseker
Uitstekende prestasie:
Europese Standaard: A+++ Nasionale standaard: Super eerste-klas energiedoeltreffendheid vir verkoeling/verwarming
Stil geraasvermindering: 8-kern skakels gebruik skokabsorpsie, katoen- of lugvloeioptimalisasie-ontwerp: verskeie geraasverminderende tegnologieë om 'n hoë gehalte stil omgewing te skep.
Roosterontwerp: CFD-simulasietegnologie vir lugafvoerrooster, wat effektief lugafvoerspreiding en windweerstand verminder en windgeraas verlaag.
Veiligheid Beskerming: Veelvuldige veiligheidsbeskermingsinstellings, soos oorbeladingbeskerming, lae-spanningsbeskerming, ens., om veilige werking van die eenheid te verseker.
Spesifikasies
| R290 "LOUER FORM" HUISHOODELIK INVERTER WARMTEPOMP VIR VERWARMING, KOELING EN DHW | ||||||||||||||
| Modelnaam van buite-eenheid | 6KW JHL-006X/ C2E1R9-A |
12KW JHL-012X/ C2E1R9-A |
12KW JHL-012X/ C2E2R9-A |
12KW JHL-012X/ D2E1R9-A |
12KW JHL-012X/ D2E2R9-A |
18 kw JHL-018X/ C2E1R9-A |
18 kw JHL-018X/ C2E2R9-A |
18 kw JHL-018X/ D2E1R9-A |
18 kw JHL-018X/ D2E2R9-A |
30Kw JHL-300X/ D2E2R9-A |
40KW JHL-400X/ D2E2R9-A |
50 kW JHL-500X/ D2E2R9-A |
||
| Kragvoorsiening | 220~240V/ 50Hz |
220~240V/ 50Hz |
380~415V/3N ~/50Hz |
220~240V/ 50Hz |
380~415V/3N ~/50Hz |
220~240V/ 50Hz |
380~415V/3N ~/50Hz |
220~240V/ 50Hz |
380~415V/3N ~/50Hz |
380~415V/3N ~/50Hz |
380~415V/3N ~/50Hz |
380~415V/3N ~/50Hz |
||
| Verwarming1 | Vermoë | kw | 2.95~7.55 | 4.50~13.85 | 4.50~13.85 | 4.50~13.85 | 4.50~13.85 | 7.75~21.05 | 7.75~21.05 | 7.75~21.05 | 7.75~21.05 | 15.25~33.05 | 22.25~44.05 | 27.25~54.05 |
| Invoerkrag | kw | 0.55~1.78 | 0.86~3.23 | 0.86~3.33 | 0.86~3.23 | 0.86~3.33 | 1.55~5.55 | 1.55~5.55 | 1.55~5.55 | 1.55~5.55 | 3.05~9.25 | 4.45~11.92 | 5.45~15.08 | |
| Invoerstroom | A | 2.50~8.09 | 3.95~14.65 | 1.35~5.05 | 3.95~14.65 | 1.35~5.05 | 7.06~25.25 | 2.85~8.45 | 7.06~25.25 | 2.85~8.45 | 4.65~14.15 | 6.76~18.15 | 8.28~22.92 | |
| Verwarming2 | Vermoë | kw | 2.75~7.15 | 4.25~12.85 | 3.95~12.85 | 4.25~12.85 | 3.95~12.85 | 7.15~20.15 | 7.15~20.15 | 7.15~20.15 | 7.15~20.15 | 15.25~33.05 | 22.25~44.05 | 27.25~54.05 |
| Invoerkrag | kw | 0.95~2.61 | 1.45~4.65 | 1.45~4.65 | 1.45~4.65 | 1.45~4.65 | 2.45~6.85 | 2.45~6.85 | 2.45~6.85 | 2.45~6.85 | 5.25~12.25 | 7.65~16.92 | 9.35~20.78 | |
| Invoerstroom | A | 4.32~11.85 | 6.59~21.15 | 2.25~7.15 | 6.59~21.15 | 2.25~7.15 | 11.15~31.05 | 3.75~10.45 | 11.15~31.05 | 3.75~10.45 | 7.97~18.61 | 11.76~25.75 | 14.28~31.52 | |
| Koeling | Vermoë | kw | 1.45~5.55 | 3.95~11.05 | 3.95~11.05 | 3.95~11.05 | 3.95~11.05 | 5.85~16.55 | 5.85~16.55 | 5.85~16.55 | 5.85~16.55 | 10.85~24.55 | 13.85~30.55 | 16.85~35.55 |
| Invoerkrag | kw | 0.43~2.05 | 1.25~4.25 | 1.25~4.25 | 1.25~4.25 | 1.25~4.25 | 1.95~6.35 | 1.95~6.35 | 1.95~6.35 | 1.95~6.35 | 3.39~9.35 | 4.39~11.75 | 5.26~13.75 | |
| Invoerstroom | A | 1.95~9.35 | 5.65~19.55 | 1.85~6.55 | 5.65~19.55 | 1.85~6.55 | 8.55~28.8 | 2.95~10.15 | 8.55~28.8 | 2.95~10.15 | 2.95~10.15 | 6.67~17.85 | 7.95~20.89 | |
| ERP-vlak (35°C) | / | A+++ | A+++ | A+++ | A+++ | A+++ | A+++ | A+++ | A+++ | A+++ | A+++ | A+++ | A+++ | |
| ERP-vlak (55°C) | / | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | A++ | |
| Maks.Invoerkrag | kw | 3.10 | 5.10 | 5.10 | 5.10 | 5.10 | 7.50 | 9.00 | 7.50 | 9.00 | 15.00 | 20.00 | 25.00 | |
| Maksimum.Invoerstroom | A | 14.1 | 23.2 | 9.5 | 23.2 | 9.5 | 34.0 | 15.5 | 34.0 | 15.5 | 22.3 | 30.3 | 37.9 | |
| Koelmiddel Tipe/Inlading/GWP | .../kg | R290\/0.55\/3 | R290/0,9/3 | R290/0,9/3 | R290/0,9/3 | R290/0,9/3 | R290\/1.4\/3 | R290\/1.4\/3 | R290\/1.4\/3 | R290\/1.4\/3 | R290/3.3/3 | R290/4.4/3 | R290/5.3/3 | |
| CO₂ Ekwivalent | / | 0.0017t | 0.0027t | 0.0027t | 0.0027t | 0.0027t | 0.0042t | 0.0042t | 0.0042t | 0.0042t | 0,0099 t | 0,0132 t | 0,0159 t | |
| Bedryfsdruk (lae kant) | MPa | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | |
| Bedryfsdruk (hoë kant) | MPa | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | |
| Maksimum Toelaatbare Druk | MPa | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | 3.0 | |
| Elektriese Schokevry | / | I | I | I | I | I | I | I | I | I | I | I | I | |
| IP klas | / | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | IPX4 | |
| Maks. Uitstroomwater Temperatuur | °C | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | 75 | |
| Bedryfstemperatuur van omgewing | °C | -25~45 | -25~45 | -25~45 | -30~45 | -30~45 | -25~45 | -25~45 | -30~45 | -30~45 | -25~45 | -25~45 | -25~45 | |
| Waterpypingverbindinge | duim | G1 | G1 | G1 | G1 | G1 | G1-1⁄4 | G1-1⁄4 | G1-1⁄4 | G1-1⁄4 | G1-1⁄2 | G1-1⁄2 | G2 | |
| Geregistreerde waterstroom | m³/h | 1.1 | 2.1 | 2.1 | 2.1 | 2.1 | 3.1 | 3.1 | 3.1 | 3.1 | 5.2 | 6 | 8.6 | |
| Waterdruk Val | kPA | 20 | 30 | 30 | 30 | 30 | 56 | 56 | 56 | 56 | 65 | 75 | 95 | |
| Min(Max) waterdruk | MPa | 0.1/0.3 | 0.1/0.3 | 0.1/0.3 | 0.1/0.3 | 0.1/0.3 | 0.1/0.3 | 0.1/0.3 | 0.1/0.3 | 0.1/0.3 | 0.1/0.3 | 0.1/0.3 | 0.1/0.3 | |
| Geluidsniveau | dB(A) | 48 | 52 | 52 | 52 | 52 | 56 | 56 | 56 | 56 | 63 | 65 | 69 | |
| KOMPRIMATOR | Tipe | Uiters | Uiters | Uiters | Panasonic EVI | Panasonic EVI | Uiters | Uiters | Panasonic EVI | Panasonic EVI | Uiters | Uiters | Uiters | |
| Buitenkant Tan | Motor tipe | DC-aanhanger | DC-aanhanger | DC-aanhanger | DC-aanhanger | DC-aanhanger | DC-aanhanger | DC-aanhanger | DC-aanhanger | DC-aanhanger | DC-aanhanger | DC-aanhanger | DC-aanhanger | |
| Aantal ventilators | 1 | 1 | 1 | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 1 | ||
| Netto Afmetings (L*B*H) | mm | 1185*442*805 | 1285*482*905 | 1285*482*905 | 1285*482*905 | 1285*482*905 | 1185*482*1455 | 1185*482*1455 | 1185*482*1455 | 1185*482*1455 | 1440*630*1860 | 1440*630*1860 | 1150*1150*2050 | |
| Verpakkingsafmetings (L*B*H) | mm | 1215*495*940 | 1315*535*1040 | 1315*535*1040 | 1315*535*1040 | 1315*535*1040 | 1215*535*1590 | 1215*535*1590 | 1215*535*1590 | 1215*535*1590 | 1470*630*2000 | 1470*630*2000 | 1200*1200*2200 | |
| NET Gewig | kg | 120 | 150 | 150 | 150 | 150 | 200 | 200 | 200 | 200 | 300 | 340 | 500 | |
| Let op: Verwarming1: Omgewingstemperatuur 7°C/6°C (DB/WB). Water-in/uit Temperatuur 30°C/35°C. Verwarming2: Omgewingstemperatuur 7°C/6°C (DB/WB). Water-in/uit Temperatuur 47°C/55°C. Verkoeling: Omgewingstemperatuur 35°C/24°C (DB/WB). Water-in/uit Temperatuur 12°C/7°C. |
||||||||||||||
