1-15 kW monophasé - ESS 1MPPT

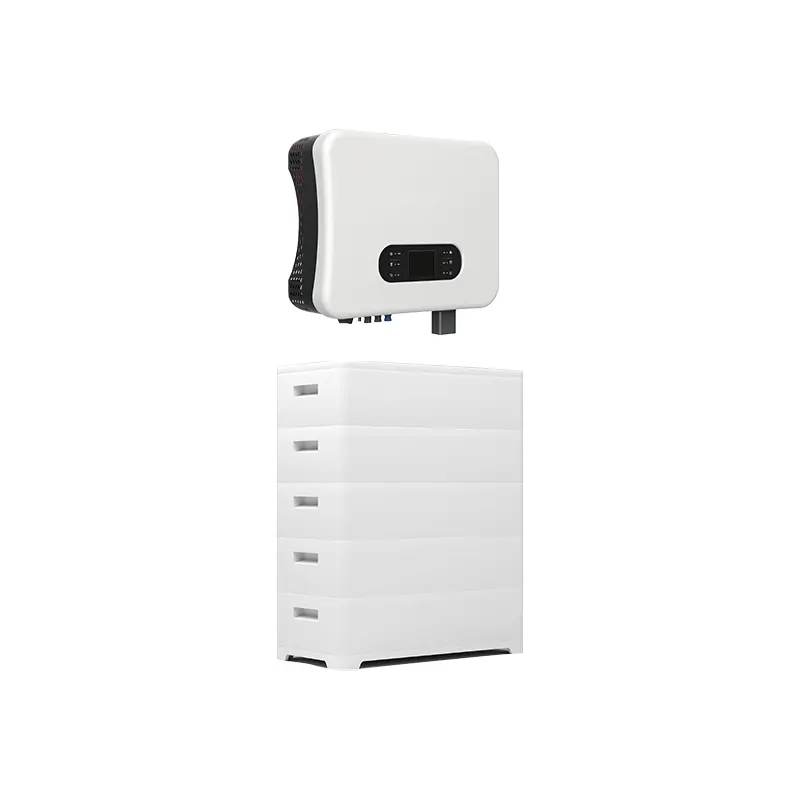

La série All-In-One ESS, système hybride solaire de 3 à 10 kW, est une solution idéale pour le stockage d'énergie solaire. Elle dispose de cellules LFP fiables, d'une protection de sécurité et d'une manipulation facile, d'un BMS intégré intelligent, d'une haute compatibilité avec les onduleurs, d'une installation facile, d'un service après-vente, d'une application de système de surveillance numérique, de plus de 6 000 cycles à 90 % de profondeur de décharge (DOD), et elle est extensible jusqu'à 24,5 kW. Communications facilitées via CAN et RS485.
- Introduction
- Caractéristiques principales
- Spécifications
- Recommandé
Introduction du produit
La série All-In-One ESS, système hybride solaire de 3 à 10 kW, est une solution idéale pour le stockage d'énergie solaire. Elle dispose de cellules LFP fiables, d'une protection de sécurité et d'une manipulation facile, d'un BMS intégré intelligent, d'une haute compatibilité avec les onduleurs, d'une installation facile, d'un service après-vente, d'une application de système de surveillance numérique, de plus de 6 000 cycles à 90 % de profondeur de décharge (DOD), et elle est extensible jusqu'à 24,5 kW. Communications facilitées via CAN et RS485.
La série All-In-One ESS, système hybride solaire de 3 à 10 kW, est une solution idéale pour le stockage d'énergie solaire. Elle dispose de cellules LFP fiables, d'une protection de sécurité et d'une manipulation facile, d'un BMS intégré intelligent, d'une haute compatibilité avec les onduleurs, d'une installation facile, d'un service après-vente, d'une application de système de surveillance numérique, de plus de 6 000 cycles à 90 % de profondeur de décharge (DOD), et elle est extensible jusqu'à 24,5 kW. Communications facilitées via CAN et RS485.
 |
Surveillance de la consommation des charges |  |
Grand écran LCD |
 |
Limite d'exportation d'énergie |  |
Protection IP65 |
Caractéristiques principales
Contrôle intelligent et surveillance :
Les utilisateurs peuvent consulter la consommation de charge sur 24 heures grâce à la solution de surveillance Demax activée. Une limitation intégrée anti-refoulement est disponible pour contrôler la puissance exportée.
 |
surveillance de la consommation des charges sur 24 heures |
 |
Limite d'exportation d'énergie |
Spécifications
| stockage d'énergie monophasé 1-15 kW 1 MPPT | |||
| Numéro du modèle | TG1200-12 | TG3600-24 | TG6200-48 |
| Entrée CA | |||
| Tension d'entrée nominale (VAC) | 208 / 220 / 230 / 240 ; L + N + PE | ||
| Plage de tension (Vac) | 90~280±3 (mode normal) ; 170~280±3 (mode UPS) | ||
| Fréquence (Hz) | 50 / 60 (Auto Adaptatif) | ||
| Sortie CA | |||
| Capacité nominale (kW) | 1.2 | 3.6 | 6 |
| Puissance de pointe (kVA) | 2.4 | 5.7 | 12 |
| Tension (VAC) | 208 / 220 / 230 / 240 | ||
| Facteur de puissance (FP) | 1 | ||
| Fréquence (Hz) | 50/60Hz±0.1% | ||
| Temps de commutation (ms) | 10 (mode normal) / 10 (mode UPS) | ||
| Forme d'onde | Une vague sinusoïdale pure | ||
| Capacité de surcharge (Mode batterie) | 10 min à une charge de 102 %~120 % ; 60 s à une charge de 120 %~150 % ; 10 s à une charge de 150 %~200 % ; |
60 s à une charge de 102 %~110 % ; 10 s à une charge de 110 %~130 % ; 3 s à une charge de 130 %~150 % ; 2 s à une charge >150 % ; |
10 s à une charge >150 % |
| Rendement max. (mode batterie) | 90 % @ 12 Vcc | 92,7 % @ 24 Vcc | 94%@48Vcc |
| Quantité en Parallèle | NA | ||
| Chargeur (PV / CA) | |||
| Type de Chargeur Solaire | MPPT | MPPT | MPPT |
| Courant/Power d'entrée PV max | 14A/1000W | 18A/500W | 27A/9000W |
| Plage MPPT @ Tension de fonctionnement (Vcc) | 18~100 | 40~450 | 60~450 |
| Tension maximale de circuit ouvert PV (Vcc) | 125 | 500 | 500 |
| Courant de charge PV max (A) | 60 | 100 | 120 |
| Courant de charge CA max (A) | 60 | 100 | 120 |
| Courant de charge max. (PV+CA) (A) | 120 | 100 | 120 |
| BATTERIE | |||
| Tension normale (Vcc) | 12 | 24 | 48 |
| Tension de charge flottante (Vcc) | 13.8 | 27 | 54 |
| Protection contre la surcharge (Vcc) | 15 | 30.5 | 61 |
| Type de batterie | Lithium et plomb-acide | Lithium et plomb-acide | Lithium et plomb-acide |
| Interface | |||
| Interface de fréquence | LCD | LCD | Écran LCD (RGB en option) |
| Interface | RS485 / RS232 | RS485 / RS232/USB/Contact sec | RS485 / RS232/USB/Contact sec |
| Surveillance | NA | Wifi (facultatif) | Wifi (facultatif) |
| Données générales | |||
| Protection contre l'ingression | Pour les produits de haute qualité | ||
| Température de fonctionnement | -10°C~50°C | ||
| Humidité relative | 5 % ~ 95 % (non condensant) | ||
| Température de stockage | -15°C~60°C | ||
| Poids net (kg) | 3.2 | 6.4 | 10 |
| Dimensions (L*H*P) | 347*236*91 mm | 420*284*94mm | 410*336*110mm |
| Altitude maximale de fonctionnement | 4000 m (dégressif au-dessus de 1000 m) | ||
| Activation | |||
| Activation CA | Oui | \ | \ |
| Activation PV | Oui | \ | \ |
| CERTIFICATS ET APPROBATIONS | |||
| CE-(EMC/MD) : EN (IEC) 61000-1/-2/-3; EN(IEC) 62109-1/-2 | |||
